Instructions d’installation
CANALISATION D'ECHAPPEMENT EXTERNE

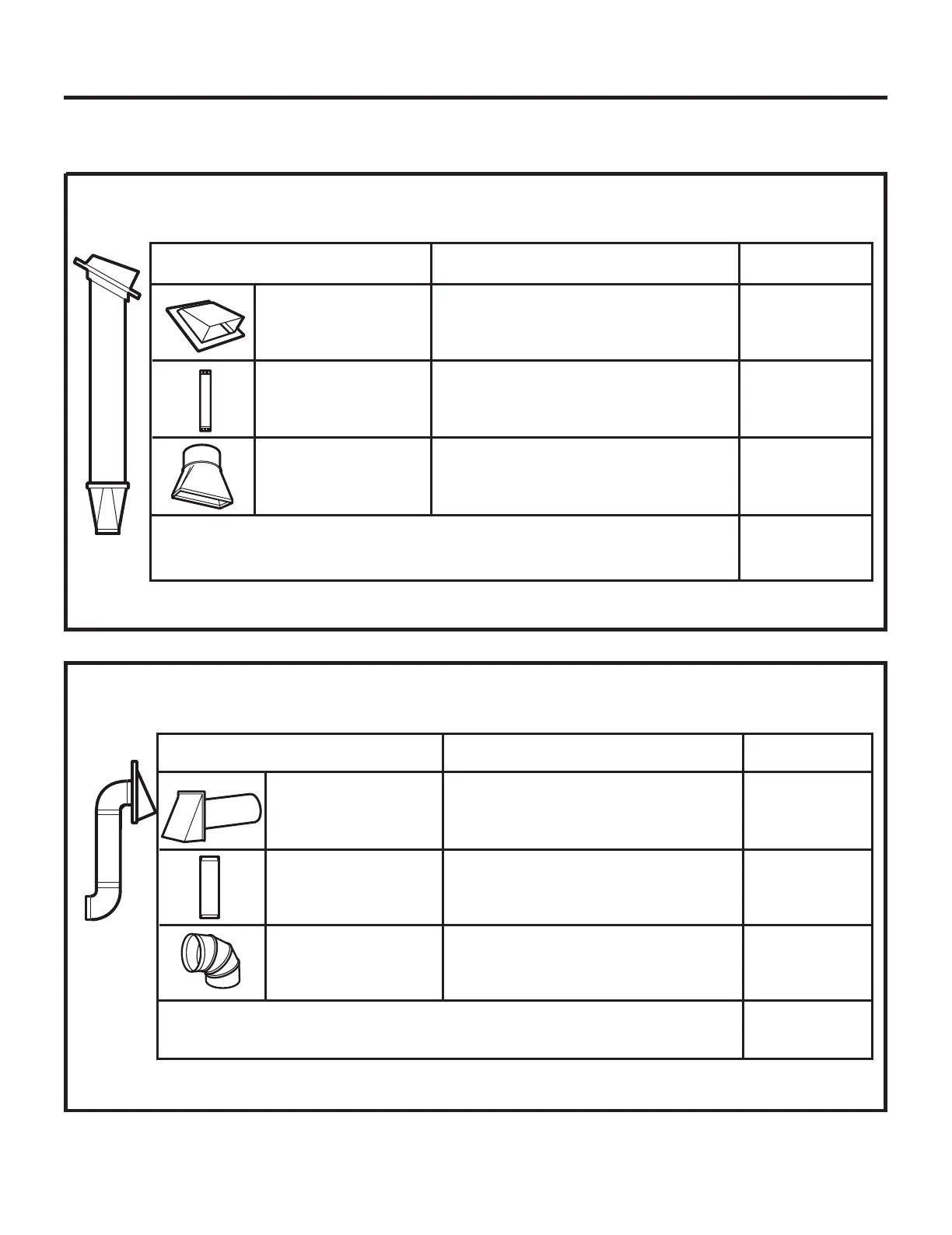

ÉVACUATION À L’EXTÉRIEUR PAR LE DESSUS (EXEMPLE SEULEMENT)
Le tableau suivant décrit un exemple d’installation de conduit.
Évent de toiture
Conduit droit de 12 pi (3,6 m)
(rond de 6 po/15,2 cm)
Adaptateur de transition*
Les longueurs équivalentes des pièces de conduits sont basées sur
des essais réels et représentent les longueurs nécessaires à une bonne
ventilation pour n’importe quelle hotte.
* IMPORTANT: Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du
registre aux dimensions de l’adaptateur à l’aide de cisailles pour que le registre puisse bouger.
PIÈCES DE CONDUIT
LONGUEUR
ÉQUIVALENTE
24 pi (7,3 m)
12 pi (3,6 m)
5 pi (1,5 m)
x
x
x
x
=
=
=
=
=
NOMBRE
UTILISÉ
(1)
(1)
(1)
Longueur totale
LONGUEUR
ÉQUIVALENTE
24 pi (7,3 m)
12 pi (3,6 m)
5 pi (1,5 m)
41 pi (12,5 m)
Évent mural
Conduit droit de 3 pi (0,91 m)
(rectangulaire 1/4 x 10 po/
8,2 x 25,4 cm)
Coude de 90°
Les longueurs équivalentes des pièces de conduits sont basées sur des essais
réels et représentent les longueurs nécessaires à une bonne ventilation pour
n’importe quelle hotte.
REMARQUE : Dans le cas d’une évacuation par l’arrière, veillez à aligner le conduit d’évacuation sur les espaces entre les montants,
ou à préparer le mur au moment de la construction en laissant assez d’espace entre les montants pour recevoir le conduit.
PIÈCES DE CONDUIT
LONGUEUR
ÉQUIVALENTE
40 pi (12,2 m)
3 pi (0,9 m)
10 pi (3 m)
x
x
x
x
=
=
=
=
=
NOMBRE
UTILISÉ
(1)
(1)
(2)
Longueur totale
LONGUEUR
ÉQUIVALENTE
40 pi (12,2 m)
3 pi (0,9 m)
20 pi (6 m)
63 pi (19,2 m)
ÉVACUATION À L’EXTÉRIEUR PAR L’ARRIÈRE (EXEMPLE SEULEMENT)
Le tableau suivant décrit un exemple d’installation de conduit.
FR-11
