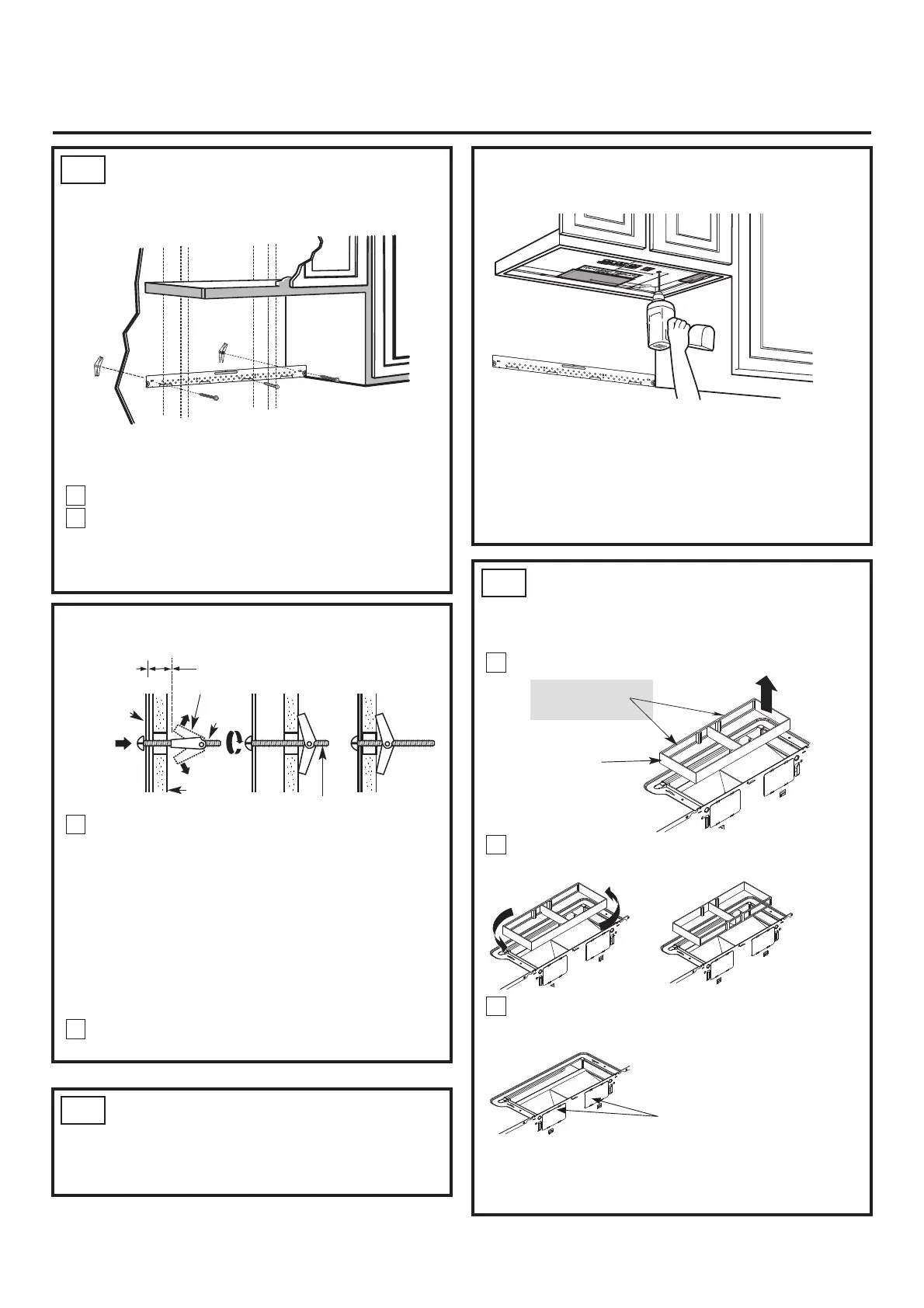

Instructions d’installation
B3.
1
2
B5.
1
Retirer délicatement le système directeur d'air.
2
Avant Rotation Après Rotation
3
B4.
Pour utiliser les boulons à ailettes :
Extrémité du boulon
Mur
3
4
FR-16
FIXATION DE LA PLAQUE DE
MONTAGE AU MUR
ADAPTATION D'UN SYSTEME
DIRECTEUR D'AIR DU FOUR A
MICRO-ONDES POUR LA
SORTIE ARRIERE EXTERNE
Avant : Ouvertures
Vers l'Avant
UTILISATION DU GABARIT
POUR ARMOIRE SUPÉRIEURE
POUR LA PRÉPARATION DE
L’ARMOIRE SUPÉRIEURE
Fixez la plaque au mur à l’aide des boulons à
ailettes. Vous devez utiliser au moins une vis à
bois pour fixer la plaque à un montant.
Vous devez percer des trous pour les vis de soutien
supérieures, ainsi qu’un trou suffisamment grand
pour y faire passer le cordon d’alimentation.
Enlevez les écrous à ailettes des boulons.
Insérez les boulons dans la plaque de montage
à travers les trous dans le gypse et réassemblez
les écrous à ailettes, à 3/4 po (19 mm) sur
chaque boulon.
• Lisez les instructions sur le GABARIT POUR
ARMOIRE SUPÉRIEURE.
• Collez-le sous l’armoire supérieure à l’aide de
ruban adhésif.
• Percez les trous, en suivant les directives du
GABARIT POUR ARMOIRE SUPÉRIEURE.
ATTENTION: Portez des lunettes de sécurité lorsque
vous percez des trous dans le fond de l’armoire.
REMARQUE: Avant de resserrer les boulons à ailettes
et la vis à bois, assurez-vous que la plaque est bien
centrée sous l’armoire et que les languettes de la
plaque de montage touchent le dessous de l’armoire
lorsque vous poussez la plaque contre le mur.
ATTENTION: Faites attention de ne pas vous pincer
les doigts entre l’arrière de la plaque de montage et
le mur.
Placez la plaque de montage contre le mur et
insérez les écrous à ailettes dans les trous du
mur pour fixer la plaque.
Serrez tous les boulons. Tirez sur la plaque pour
faciliter le serrage des boulons.
Retirer les plaques amovibles à l'arrière de
l'appareil à l'aide de ciseaux. (Pour certains
modèles)
Espace pour les ailettes supérieur à
l’épaisseur du mur
Plaque de
montage
Écrou à ailettes
Boulon à
ailettes
Arrière du four
micro-ondes
Plaques amovibles :
Couper les 4 bandes de
chaque plaque amovible
et retirer les supports
métalliques au niveau de
la ventilation arrière.
Veiller à éliminer toute
bord tranchant créé par le
retrait des plaques
amovibles.
Système
Directeur d’Air
Faire pivoter le système directeur d'air de 180°
dans le sens inverse aux aiguilles d'une montre.
