Instrucciones de instalación
PIEZAS DEL CONDUCTO x =
=
=
=
=
=
=
=
=
x
x
x
x
x
x
x
x
Largo total del sistema de conductos
Conexión de escape：
Largo máximo del conducto:
ES-13

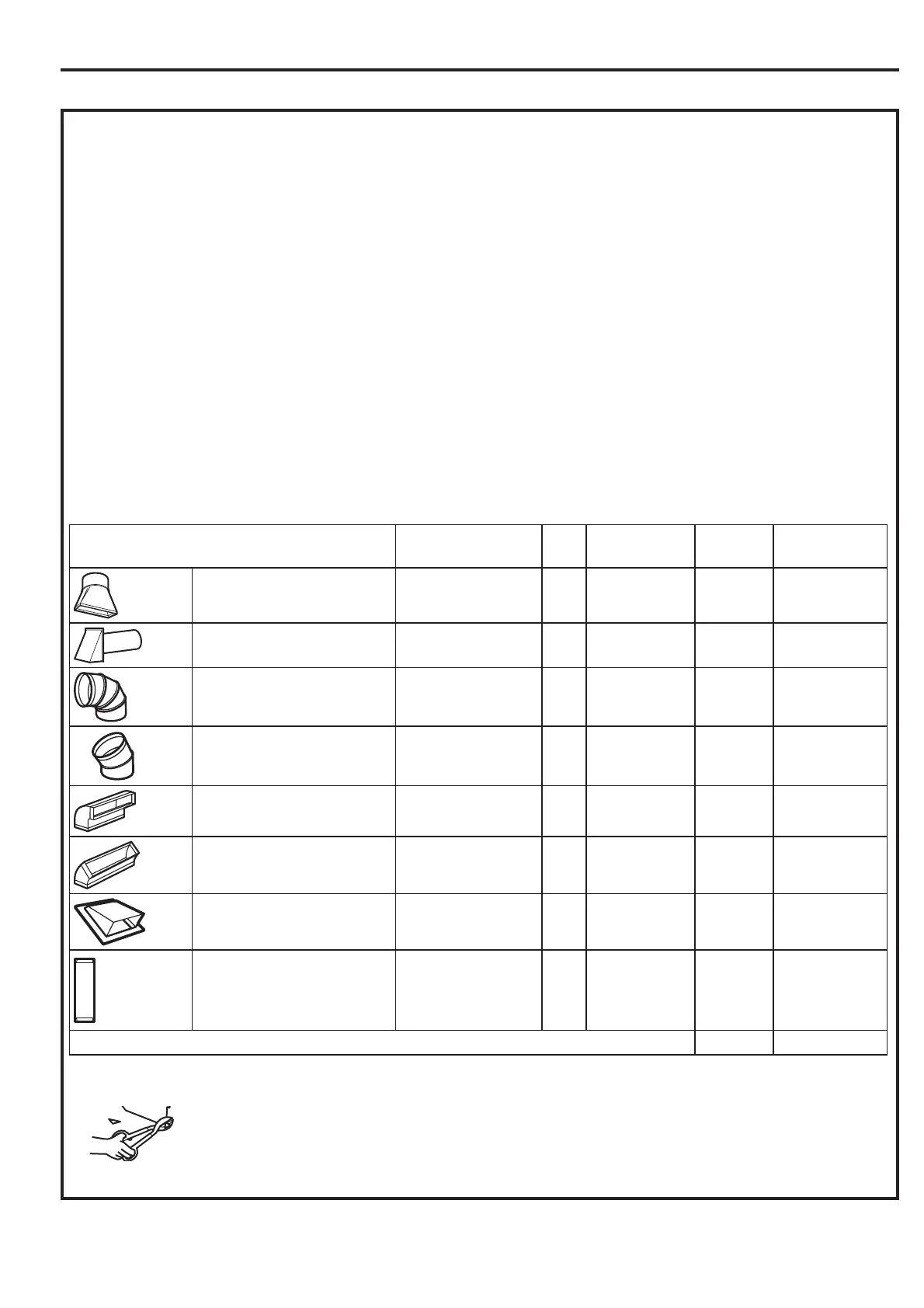

INSTRUCCIONES DE INSTALACIÓN DE CONDUCTOS DE ESCAPE EXTERNAS
NOTA: en caso de que sea necesario instalar conductos,
tenga en cuenta que el largo total de los conductos.
rectangulares (ancho de 3
1/4" × 10" u 8,2 cm × 25,4 cm)
o redondos (diámetro de 5" ó 12,7 cm) /(diámetro de 6" ó
15,2 cm) NO debe ser superior a 140 pies ( 42,7 m).
La ventilación exterior requiere el uso de un
CONDUCTO PARA CAMPANA EXTRACTORA. Lea con
atención las siguientes recomendacio- nes.
NOTA: es importante que se instale el sistema de
ventilación siguiendo la ruta más directa y con el menor
número posible de codos. Esto garan- tizará la salida
fluida del aire por los conductos de extracción y evitará
cualquier bloqueo. Asimismo, asegúrese de que los
reguladores de extracción se muevan libremente y nada
bloquee los conductos.
Para lograr una salida satisfactoria del aire, el largo total
del conducto rectangular con un ancho de 3
1/4" × 10"
(8,2 × 25,4 cm) o redondo con un diámetro de 5" (12,7
cm) /6" (15,2 cm) no debe ser mayor que 140 pies (42,7
m).
Los codos, los adaptadores, las tapas de salida
al techo o a la pared, etc.,
representan áreas de
resistencia adicional al flujo del aire y son equivalentes a
una sección de conducto recto cuyo largo es mayor que
su tamaño físico real. Cuando calcule el largo total del
conducto, añada el largo equivalente de cada uno de los
adaptadores, codos, etc., más el largo de todas las
secciones rectas del conducto. La tabla siguiente contiene
infonnación para saber cómo calcular el largo total (en
medidas equivalentes) del sistema de conductos, a partir
del largo aproximado en pies de algunos
conductos/adaptadores/codos, etc. estándar.
El adaptador fue diseñado para concordar con un ducto
rectancular estpandar 3
1/4" x 10" (8.2 x 25.4 cm). Si se
requiere de un ducto redondo, se debe utilizar un
adaptador de transición.
Un ducto con un diámetro de 5" (12.7cm) / 6" (15.2cm) es
aceptable.
LARGO (MEDIDAS
EQUIVALENTES)
Adaptador de unión entre
el conducto rectangular y
el redondo*
Tapa de salida a la pared
Codo de 90°
Codo de 45°
Codo de 90°
Codo de 45°
Tapa d salida al techo
Conducto recto redondo de
6" (15,2 cm) de diámetro o
rectangular de 3
1/4" × 10"
(8,2 × 25,4 cm) de ancho
LARGO (MEDIDAS
EQUIVALENTES)
No DE UNIDADES-
UTILIZADAS
5 pies (1,5 m) ( )
( )
( )
( )
( )
( )
( )
( )
5 pies (1,5 m)
5 pies (1,5 m)
40 pies (12,2 m)
1pies (0,3m)
25 pies (7,6 m)
24 pies (7,3 m)
10 pies (3 m)
Pies o m
(metros)
Pies o m
(metros)
Pies o m
(metros)
Pies o m
(metros)
Pies o m
(metros)
Pies o m
(metros)
Pies o m
(metros)
Pies o m
(metros)
Pies o m (metros)
*IMPORTANTE: si se utiliza un
adaptador de unión entre el conducto
rectangular y el redondo, los bordes
inferiores del regulador de extractión
tendrán que ser recortados (con una
tijera para hojalata), a fin de que se
ajusten y permitan el libre
mocvimiento del regulador.
Los largos (en medidas equivalentes) de las
piezas del conducto están basados en pruebas
reales y se ajustan a los requisitos para un buen
rendimiento de ventilación con cualquier
campana eatractora.
