57
INSTRUCTIONS D’INSTALLATION CUISINIÈRE BI-ÉNERGIE 36”

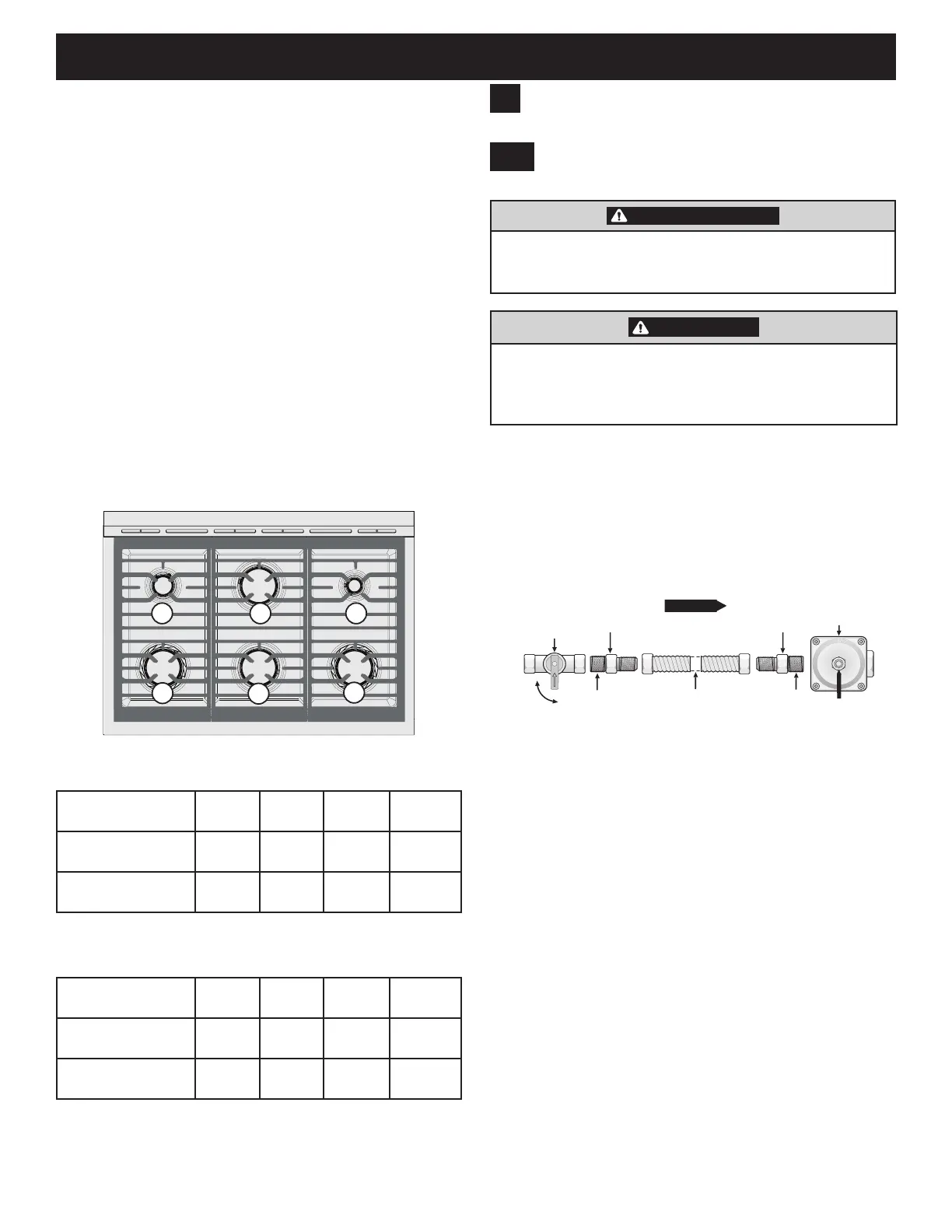

Remplacement des buses de brûleur de la table
de cuisson
1. Retirez les grilles de la table de cuisson.
2. Retirez le capuchon, la tête et la coupelle du
brûleur (pour le brûleur double) de la base du
brûleur. Reportez-vous à la figure 12.
3. À l’aide d’une douille de taille appropriée, retirez
la buse.
4. Installer les buses de GPL fournies dans le kit.
Ne serrez pas trop. Reportez-vous au tableau
ci-dessous pour connaître les numéros de
référence des buses.
REMARQUE: Les brûleurs doubles (brûleur4)
possèdent deux buses, l’une au centre et l’autre en
périphérie.
REMARQUE: Conservez les buses retirées de
l’appareil pour une utilisation ultérieure.
Positionnement des brûleurs et des buses
12 3
3
4
4
Tableau des buses de gaz naturel (pression en
pouce par colonne d’eau: 4")
Numéro du
brûleur
1 2 3 4
Numéro de buse
centrale
107 146 195 198
Numéro de buse
périphérique
- - - 55
Tableau des buses de GPL (pression en pouce par
colonne d’eau: 10")
Numéro du
brûleur
1 2 3 4
Numéro de buse
centrale
66 81 118 109
Numéro de buse
périphérique
- - - 40
5
Raccorder l’alimentation en
combustible
5.1
Raccordement de l’alimentation en
combustible
Figure 13: Raccordement de l’alimentation en
combustible
AVERTISSEMENT
Cet appareil doit être installé, mis à la terre et
entretenu par un technicien ou un installateur
qualifié.
PRÉCAUTION
Ne serrez pas trop les raccords. Le régulateur est
moulé sous pression. Un serrage excessif peut
fissurer le régulateur, entraînant une fuite de gaz
et un incendie ou une explosion.
La conduite d’alimentation en gaz vers la soupape
d’arrêt doit être un tuyau solide de 1.27 cm (1/2")
ou de 2 cm (3/4").
Le raccordement de l’embout fileté au régulateur
de pression doit mesurer 1/2" (filetage NPT14).
Reliez la conduite d’alimentation en gaz au
régulateur de pression dans l’ordre indiqué en
figure 13. Tous les raccords doivent être serrés à la
clé.
En cas d’utilisation d’un conduit de gaz flexible
sur la cuisinière, laissez susamment de jeu pour
pouvoir sortir celle-ci de l’ouverture lors de son
nettoyage ou son entretien.
Assurez l’étanchéité de tous les raccords à l’aide
d’un mastic d’étanchéité conçu pour les conduites
de gaz naturel et de GPL. Si des raccords flexibles
sont utilisés, assurez-vous qu’ils ne sont pas pliés.
Ne laissez pas le conduit flexible se coincer entre
le mur et la cuisinière.
ÉCOULEMENT DU GAZ
Ouvert
Fermé
Robinet
d'arrêt
manuel
Détendeur
Capuchon
d’accès
Raccord
flexible
Duse
Duse
Union
évasée
Union
évasée
Cet appareil comporte un régulateur. La conduite
d’alimentation en gaz nécessite les pièces
suivantes qui ne sont pas fournies avec l’appareil :
• Soupape d’arrêt manuel
• Embouts filetés de 1/2" (2)
• Adaptateurs évasés de 1/2" (2))
• Raccord flexible
