40
INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE COMBUSTIBLE DUAL DE 36”
Nota: Desempaque las rejillas del quemador y
colóquelas en la placa de cocción después de que
los cabezales y las tapas del quemador estén bien
instalados.
Una vez que la tapa del quemador esté en su lugar,
puede revisar el ajuste deslizando suavemente la
tapa del quemador de lado a lado (Figura 15) para
asegurarse de que esté centrada y bien asentada.
Cuando el reborde de la tapa del quemador haga
contacto dentro del centro del cabezal del quema-
dor, podrá escuchar un clic en la tapa del quemador.
Figura 15: Mueva la tapa suavemente para
colocarla correctamente

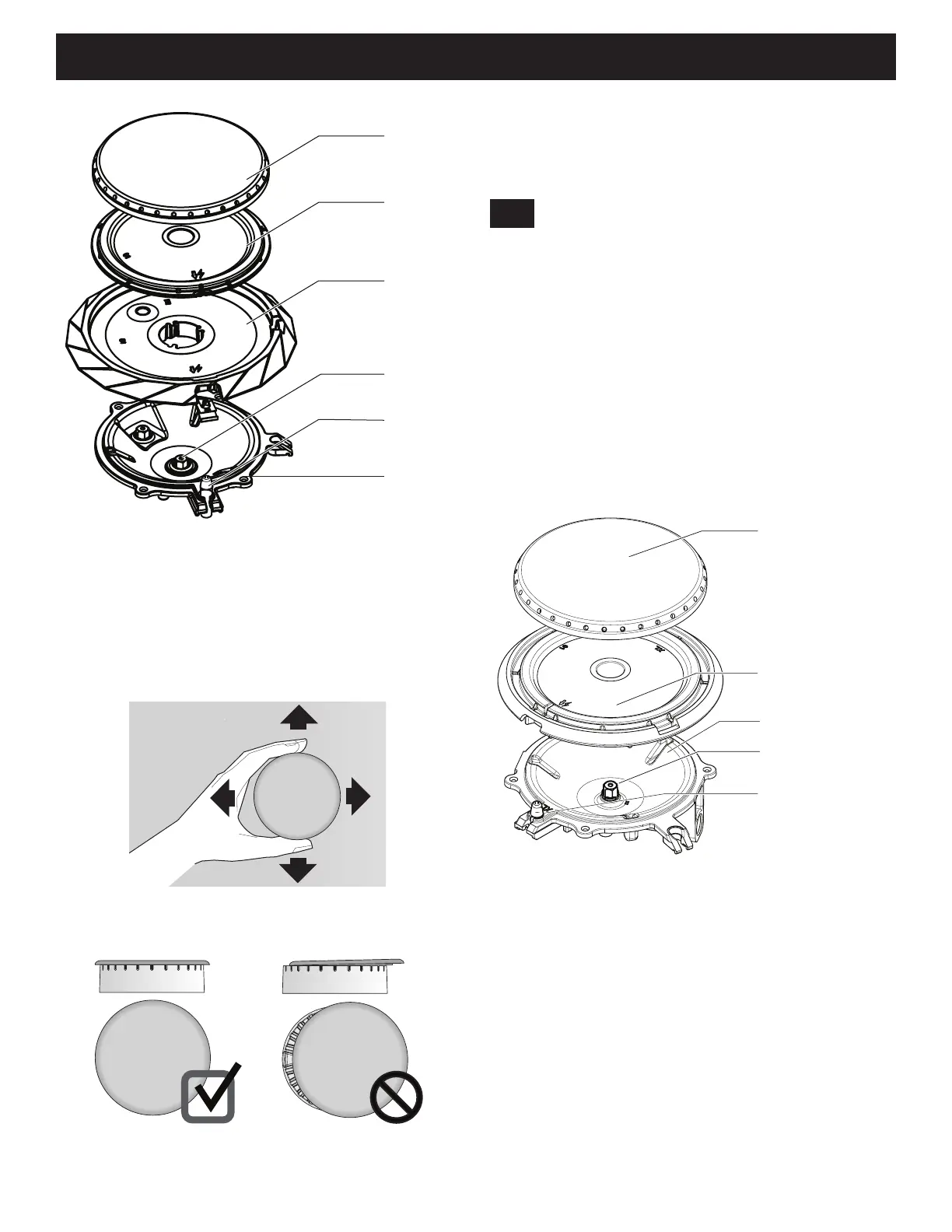

Figura 14: Conjunto de quemador doble
Tapa del quemador
Cabezal del quemador
Bandeja del quemador
Boquilla del inyector
Bujía de encendido
Base del
quemador
9.2
Quemador individual
Todos los demás quemadores de la placa de
cocción son quemadores individuales. Viene con
un conjunto de 2 piezas y funciona con una sola
boquilla.
Instalación del quemador único
1. Alinee la marca de la flecha en el cabezal del
quemador con el encendedor y coloque el
cabezal del quemador en la base del quemador
de forma que las pestañas del cabezal se
asienten en las ranuras de la base.
2. Coloque la tapa del quemador en el cabezal
del quemador. Asegúrese de que la tapa esté
centrada y se ajuste perfectamente al cabezal.
Figura 17: Conjunto de quemador individual
Tapa del que-
mador
Cabezal del
quemador
Boquilla del
inyector
Base del quemador
Bujía de
encendido
Figura 16: Colocación de la tapa del quemador
