33

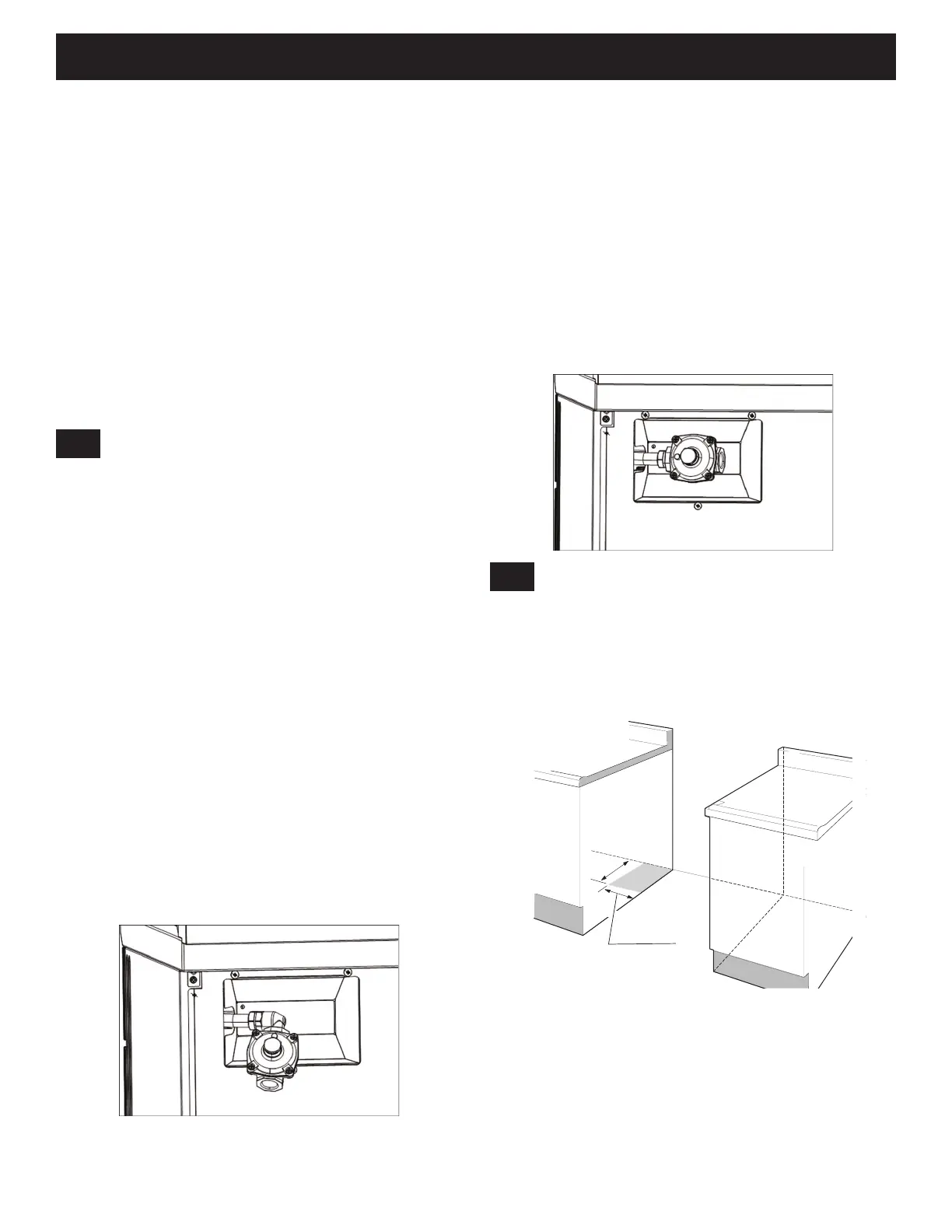

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE COMBUSTIBLE DUAL DE 36”
Para un funcionamiento correcto, la presión
máxima de entrada al regulador no debe ser
superior a 14" (35.56 cm) de presión de columna
de agua (3.5 kPa).
La presión de entrada al regulador debe ser al
menos 1" (0.25 kPa) mayor que el ajuste de presión
del colector del regulador. El regulador está
configurado para una presión del colector de gas
natural de 4" (10.16 cm) de columna de agua (1.0
kPa); la presión de entrada debe ser de al menos 5
in (12.60 cm) de columna de agua (1.25 kPa) para
gas natural.
Para el funcionamiento a 2000 ft sobre el nivel del
mar, la capacidad nominal del electrodoméstico
se reduce en un 4 por ciento por cada 1000 ft
adicionales.
4.1
Instalación del regulador
Hay 2 tipos diferentes de instalación para los
reguladores. Compruebe el kit de montaje del
regulador suministrado con la unidad para
identificar cuál de las siguientes instalaciones se
aplica a su horno.
Instalación con codo de latón
Si tiene un codo de latón incluido en el kit, esta
instalación se aplica a su horno.
1. Aplique el sellador de juntas de tuberías (no
incluido) en el extremo roscado de la entrada del
riel de gas y luego fije el codo de latón en el riel
de gas girando la tuerca hexagonal con la llave
ajustable.
2. Aplique el sellador de juntas de tuberías (no
suministrado) en el otro extremo del codo de
latón. Adjunte el regulador girando la tuerca
hexagonal con una llave. Utilice la tuerca
hexagonal del codo de latón para sujetar el
riel de gas al apretar la tuerca hexagonal del
regulador.
3. Asegúrese de que las conexiones sean a prueba
de fugas. No apriete en exceso.
Instalación sin codo de latón
1. Si no tiene el codo de latón incluido en el kit,
esta instalación se aplica a su horno.
2. Aplique el sellador de juntas de tuberías
(no suministrado) en el extremo roscado de
la entrada del riel de gas y luego conecte el
regulador y apriete la tuerca hexagonal con una
llave ajustable. La tuerca hexagonal de la entrada
del riel de gas está soldada y no girará. Utilícela
para sujetar el riel con una llave mientras aprieta
la tuerca hexagonal en el regulador.
3. Asegúrese de que las conexiones sean a prueba
de fugas. No apriete en exceso.
4.2
Ubicación del suministro de gas
La tubería de suministro de gas puede pasar
a través de la pared lateral del compartimento
derecho. El compartimento del lado derecho
es una ubicación ideal para la válvula de cierre
principal, si el horno se instala dentro del espacio
de almacenamiento del compartimento.
12”
(30.5 cm)
8“
(20.3 cm)
Figura 11 : Ubicación recomendada para el
suministro de gas
