31

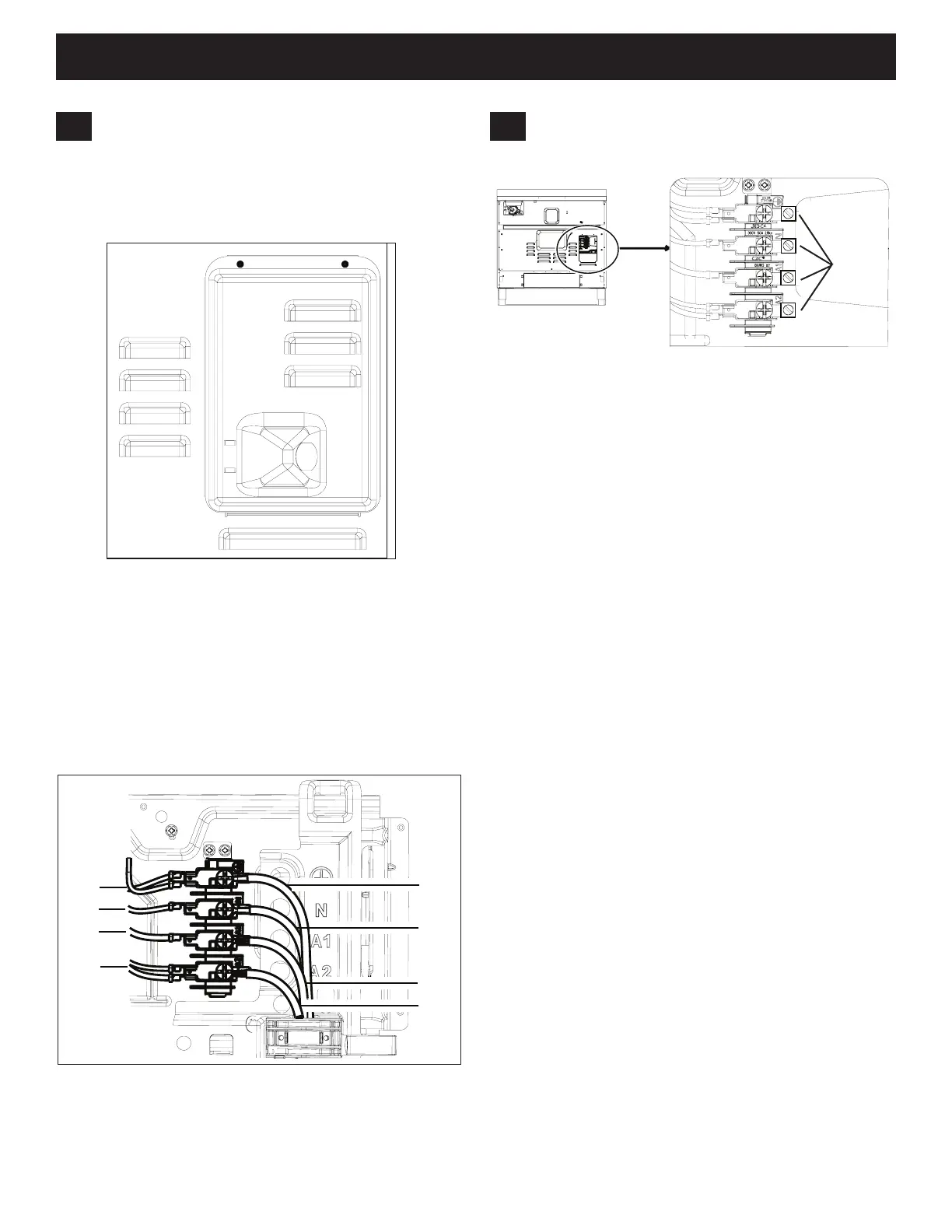

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE COMBUSTIBLE DUAL DE 36”
3.1
Instalación del cable de alimentación
de 4 hilos
1. Retire los dos tornillos de la parte superior de
la cubierta del bloque de terminales con un
destornillador Phillips.
4 HILOS
Verde
Verde
Blanco
Blan
co
Negro
Negro
Rojo
Rojo
Figura 7: Conexión del cable de alimentación de
4 hilos
Figura 8: Adaptadores para terminales
2. Siga las instrucciones de instalación del
fabricante suministradas con el alivio de tensión
(alivio de tensión no suministrado con la unidad)
e instálelo.
3. Conecte el cable del conducto al bloque de
terminales de acuerdo con el orden de color
correspondiente (consulte la Figura 7) quitando
el tornillo correspondiente, deslizando el cable
en el tornillo y atornillándolo de nuevo en su
posición.
4. Vuelva a instalar la cubierta del bloque de
terminales.
1. Retire los dos tornillos de la parte superior de
la cubierta del bloque de terminales con un
destornillador Phillips.
2. Siga las instrucciones de instalación del
fabricante suministradas con el alivio de tensión
(alivio de tensión no suministrado con la unidad)
e instálelo.
3. Conecte los adaptadores para terminales (4)
suministrados en el kit al bloque de terminales
retirando el tornillo deseado, deslizando el
adaptador sobre el tornillo y atornillándolo
de nuevo en su posición. Conecte los 4
adaptadores. Consulte la Figura 8.
4. Afloje el segundo tornillo del adaptador con el
destornillador de cabeza plana, empuje el cable
a través de la abertura debajo del tornillo y, a
continuación, apriete el tornillo de vuelta. Dé un
pequeño tirón para asegurarse de que el cable
esté bien sujeto.
5. Siga la codificación por colores que se muestra
en la Figura 7 para realizar las 4 conexiones.
6. Vuelva a instalar la cubierta del bloque de
terminales.
Terminal
adaptadores
3.2
Instalación del cable de alimentación
de 4 hilos (para extremos no terminados)
