51
NOTA
Retire por completo la película protectora.

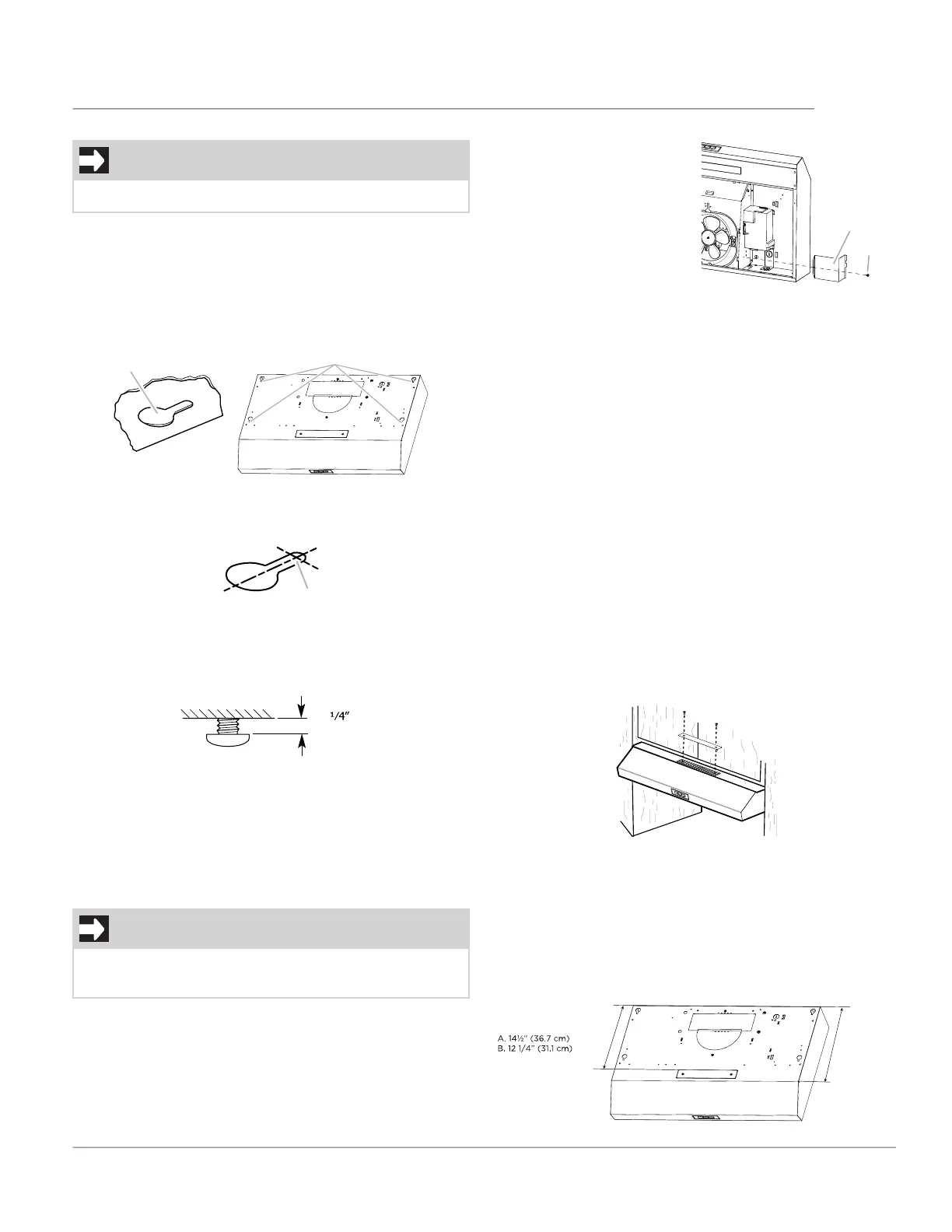

1. Levante la campana para cocina debajo
del gabinete y determine la ubicación final
centrándola debajo de este. Marque en la
parte inferior del armario la ubicación de las 4
ranuras de montaje en forma de bocallave (Ver
dimensiones de las ranuras en la página 45)
Deje a un lado la campana para cocina sobre
una superficie cubierta.
A
A
A. Slot de instalación
2. Use una broca de ⅛” (3 mm) y taladre 4 orificios
piloto como se muestra.
NOTA: Haga las perforaciones en la parte
delgada del slot.
A
3. Instale los 4 tornillos de montaje de .45 cm x 1.3
cm en los orificios piloto. Deje a
proximadamente
¼” (6.4 mm) de espacio entre las cabezas de los
tornillos y el armario para deslizar la campana
para cocina en el lugar.
(6.4 mm)
Instalación del cable de suministro de energía
1. Para las instalaciones por cable directo, haga
pasar el cable eléctrico de la casa según las
normas del National Electric Code o CSA y
los códigos y ordenanzas locales. Debe haber
suficiente cable de la caja del desconectador
con fusible para hacer la conexión en la caja de
terminales de la campana.
NOTA
No reconecte la electricidad hasta que
se haya terminado la instalación.
1. Quite el tornillo de la tapa de la caja de
terminales.
Quite la cubierta de la caja de terminales y
déjela a un lado.
A
B
A. Tapa de la caja de terminales
B. Tornillo
2. Quite el disco removible de suministro eléctrico
de la parte superior o posterior de la capota de
ventilación e instale un protector de cables de ½”
que esté en la lista de UL o aprobado por CSA.
3. Con la ayuda de 2 o más personas, levante la campana
cable eléctrico a través del protector de cables de ½”
que esté en la lista de UL o aprobado por CSA para
hacer las conexiones en la caja de terminales. Apriete
los tornillos del protector de cables.
4. Ubique la campana para cocina de modo que el
extremo grande de las ranuras en forma de bocallave
esté sobre los tornillos de montaje. Después empuje
la campana hacia la pared para que los tornillos
queden en el cuello de las ranuras. Apriete los
tornillos de montaje, asegurándose de que los
tornillos estén en el cuello angosto de las ranuras.
Cubierta de Recirculación
Para instalaciones recirculantes, la cubierta superior
debe ser retirada. Quite la tapa de recirculación
retirando los dos tornillos de montaje con un
destornillador Phillips
NOTA: P
ara instalaciones que descargan el aire hacia el
techo o la pared, la tapa recirculante debe permanecer
en su lugar o este no funcionará correctamente. Para
completar la instalación, vaya a la sección “Haga las
conexiones eléctricas” en la página 50.
NOTA: Considere el uso de la medida A para la
transición redonda de 17,8 cm (7”) y la medida B
para el sistema de recirculación.
A.
B.
INSTALE LA CAMPANA (VERSIÓN RECIRCULANTE)
A. Taladre un orificio
piloto
