46

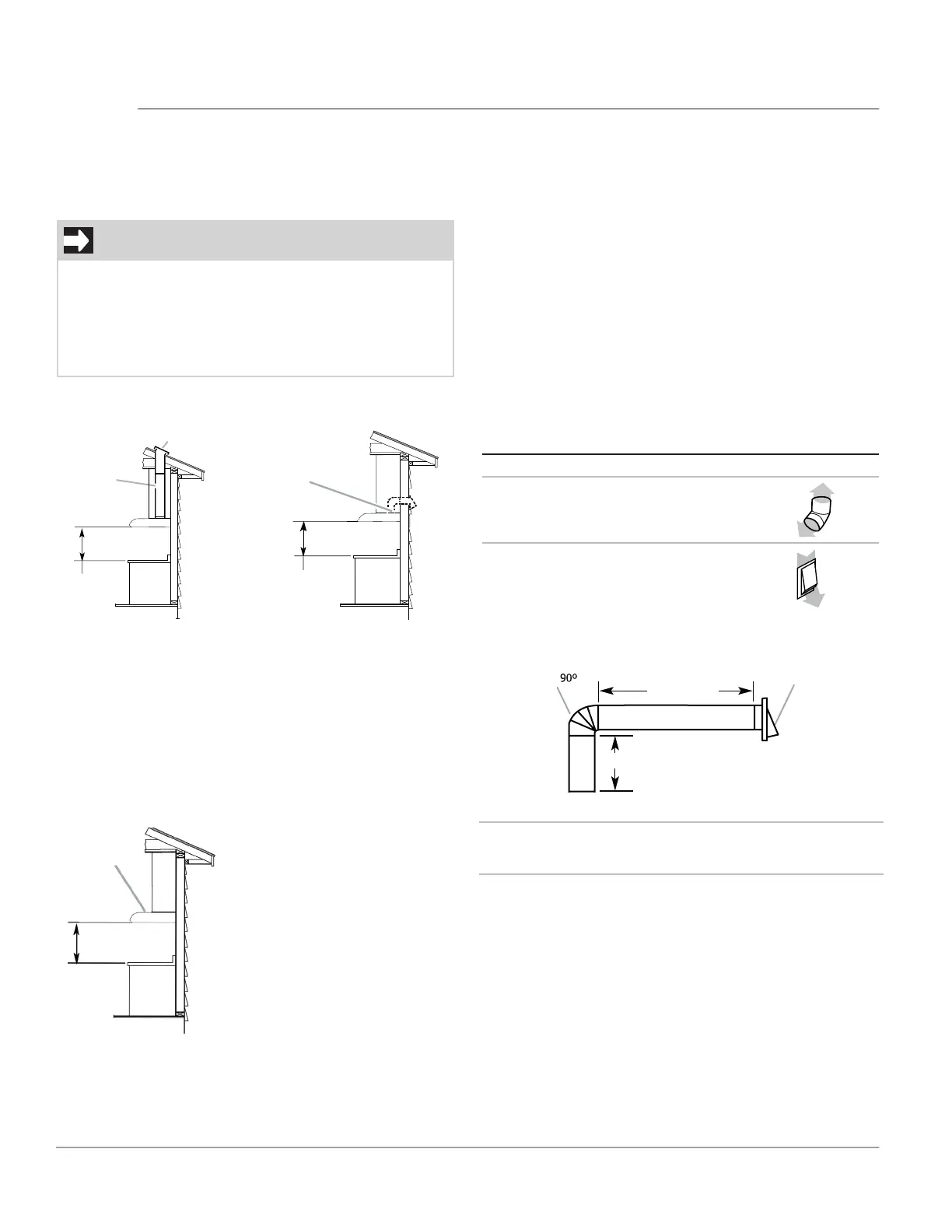

REQUISITOS DE VENTILACIÓN
El sistema de ventilación puede terminar a través del
techo o la pared. Use un ducto de escape redondo de
7” (17.8 cm) o más grande, con una longitud máxima
de 50 pies (15.2 m) para el sistema de ventilación.
NOTA
No se recomienda el uso de ductos
de escape flexibles. Los ductos de
escape flexibles crean contrapresión
y turbulencia de aire, lo cual reduce el
desempeño en gran medida.
Ventilación a través del
techo
Ventilación a través
de la pared
A
B
C
A
B
A. Ventilación redonda de 7”
(17,8 cm) a través del techo.
(se adquiere por separado)
B. Tapa del techo con
compuerta (se adquiere por
separado)
C. 24” (61,0 cm) mín. para
cocinas eléctricas y 30” (76,2
cm) mín. para cocinas de
gas, instalación por encima
de la superficie de cocción.
A. Ventilación redonda
de 7” (17,8 cm) a través
de la parte superior (se
adquiere por separado)
B. 24” (61,0 cm) mín.
para cocinas eléctricas
y 30” (76,2 cm) mín.
para cocinas de gas,
instalación por encima
de la superficie de
cocción.
Recirculación
A
B
A. Retire la tapa
B. 24” (61.0 cm)min. para co-
cinas eléctricas 30” (76.2cm)
min. para la instalación de
las cocinas de gas sobre la
superficie de cocción.
Calcular la longitud del sistema de ventilación
Para calcular el largo del sistema que necesita, sume
los pies (metros) equivalentes para cada porción de
ducto de escape que se utilice en el sistema.
Es importante tener en cuenta que la longitud
equivalente real puede variar en función de
factores como el diseño, el material y las
obstrucciones internas del racor. Se trata de
una orientación general, y otras fuentes pueden
proporcionar valores ligeramente diferentes.
Siempre se deben consultar los datos del
fabricante y las referencias de ingeniería para
obtener información precisa y actualizada sobre la
longitud equivalente de un racor específico.
Sistema de ventilación redondo de 7” (17.8 cm)
Pieza Longitud
Codo de 90°
15 ft
(4.57 m)
Cubierta de pared
de 7” (17.8 cm)
0.0 ft
(0.0 m)
Ejemplo de sistema de ventilación
d
2 ft (0.6 m)
Codo de
6 ft (1.8 m)
Cubierta para pare
Longitud Máxima Recomendada = 50 ft (15.2 m)
Codo de 90°
6 ft (1.8 m) recto
1 cubierta de pared
= 15 ft (4.57 m)
= 6 ft (1.8 m)
= 0.0 ft (0.0 m)
Cubierta de pared de 7” (17.8 cm) = 21 ft (6.37 m)
