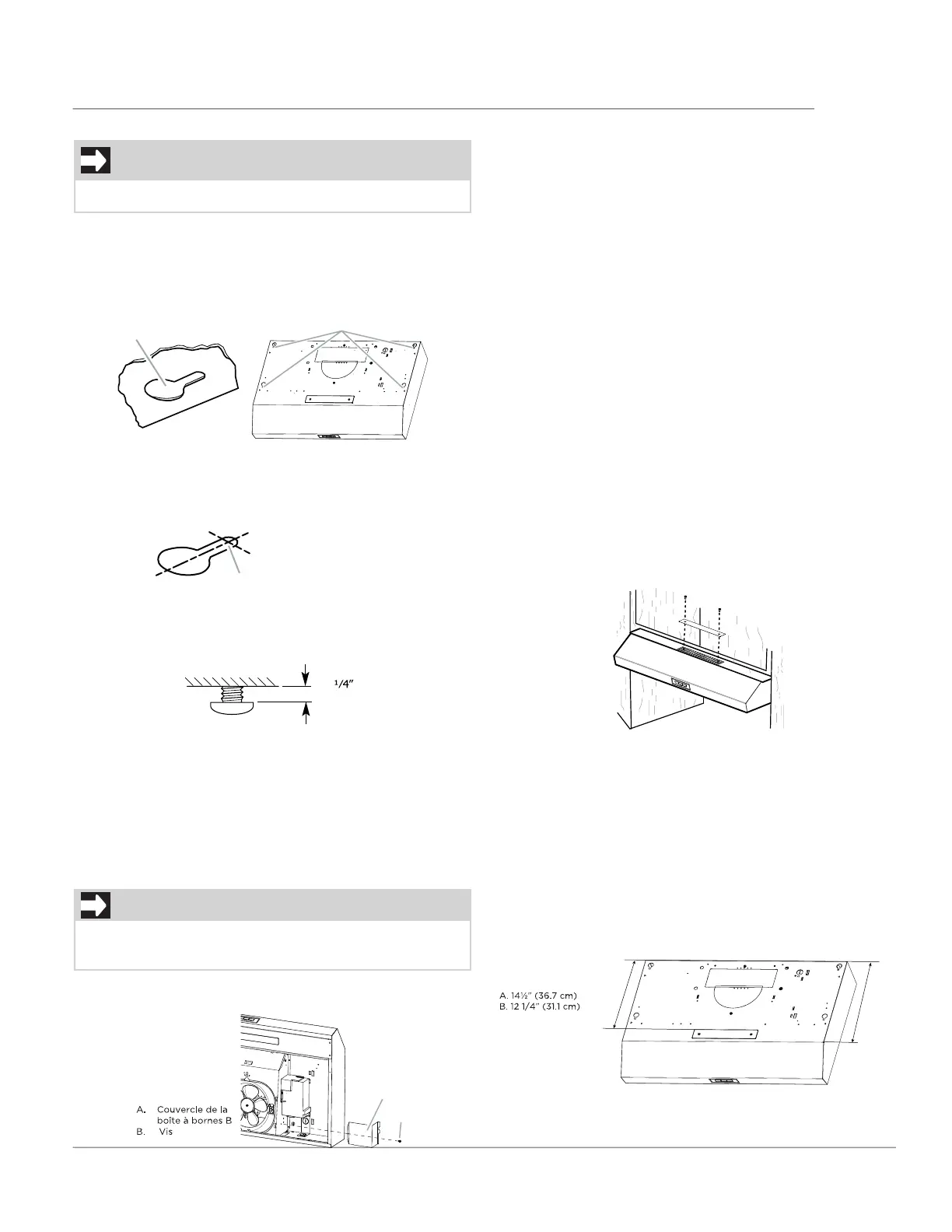

33
NOTE
Retirer entièrement le film protecteur.
1. Soulevez la hotte sous le meuble et déterminez son
emplacement définitif en la centrant sous le meuble.
Marquer sur le dessous de l’armoire l’emplacement
des 4 fentes de montage en trou de serrure de la
hotte. (Voir les dimensions des fentes à la page 27)
Mettre la hotte de côté sur une surface couverte.
A
A
A. Fente en trou
de serrure
2. Utiliser une mèche de ¹⁄₈” (3 mm) et percer 4
avant-trous comme indiqué.
REMARQUE : Percer les avant-trous sur la partie
fine de la fente.
A
A. Percer un avant-trou
3. Installez les 4 vis de montage de 0,45 cm x
1,3 cm dans les avant-trous. Laissez un espace
d’environ ¼” (6,4 mm) entre les têtes de vis et
l’armoire pour faire glisser la hotte en place.
(6.4 mm)
Installation du câble d’alimentation
1. Pour les installations à câblage direct, faites passer
le câble d’alimentation électrique de la maison
conformément au National Electric Code ou aux
normes CSA, ainsi qu’aux codes et règlements locaux.
Il doit y avoir susamment de câble depuis le
boîtier de déconnexion à fusibles (ou disjoncteur)
pour eectuer la connexion dans le boîtier de
raccordement électrique de la hotte.
NOTE
Ne reconnectez pas l’alimentation avant
d’avoir terminé l’installation.
2. Retirer la vis du couvercle de la boîte à bornes.
Retirer le couvercle et le mettre de côté.
A
B
3. Retirez la débouchure de l’alimentation en
haut ou à l’arrière de la hotte (en fonction de
l’emplacement du câble d’alimentation de la
maison) et installez un serre-câble de ½ po
homologué UL ou CSA.
4. À l’aide de deux personnes ou plus, soulevez
la hotte en position finale. Faites passer
susamment de fil électrique à travers le serre-
câble de ½ po homologué UL ou CSA pour
eectuer les connexions dans la boîte à bornes.
Serrez les vis de la décharge de traction.
5. Positionnez la hotte de façon à ce que la grande
extrémité des fentes en trou de serrure se trouve
au-dessus des vis de montage. Poussez ensuite
la hotte vers le mur de manière à ce que les vis
se trouvent dans l’encoche des fentes. Serrez les
vis de montage, en veillant à ce que les vis se
trouvent dans le col étroit des fentes.
Couvercle de l’évent de recirculation
Pour les installations qui recirculent l’air évacué, le
couvercle de l’évent de recirculation doit être retiré.
Retirez le couvercle de l’évent de recirculation en
enlevant les 2 vis de montage à l’aide d’un tournevis
Phillips.
NOTE: Pour les installations dont l’évacuation se
fait par le toit ou le mur, le couvercle de l’évent de
recirculation doit rester en place.
Ne pas enlever, car l’appareil ne fonctionnera pas
correctement.
Pour terminer l’installation, passez à la section
“Eectuer le raccordement électrique” à la page 32.
NOTE: Envisagez d’utiliser la mesure A pour une
transition ronde de 7” (17,8 cm) et la mesure B pour
un système de recirculation.
A.
B.
INSTALLATION DE LA HOTTE (VERSION RECIRCULANT)
