30

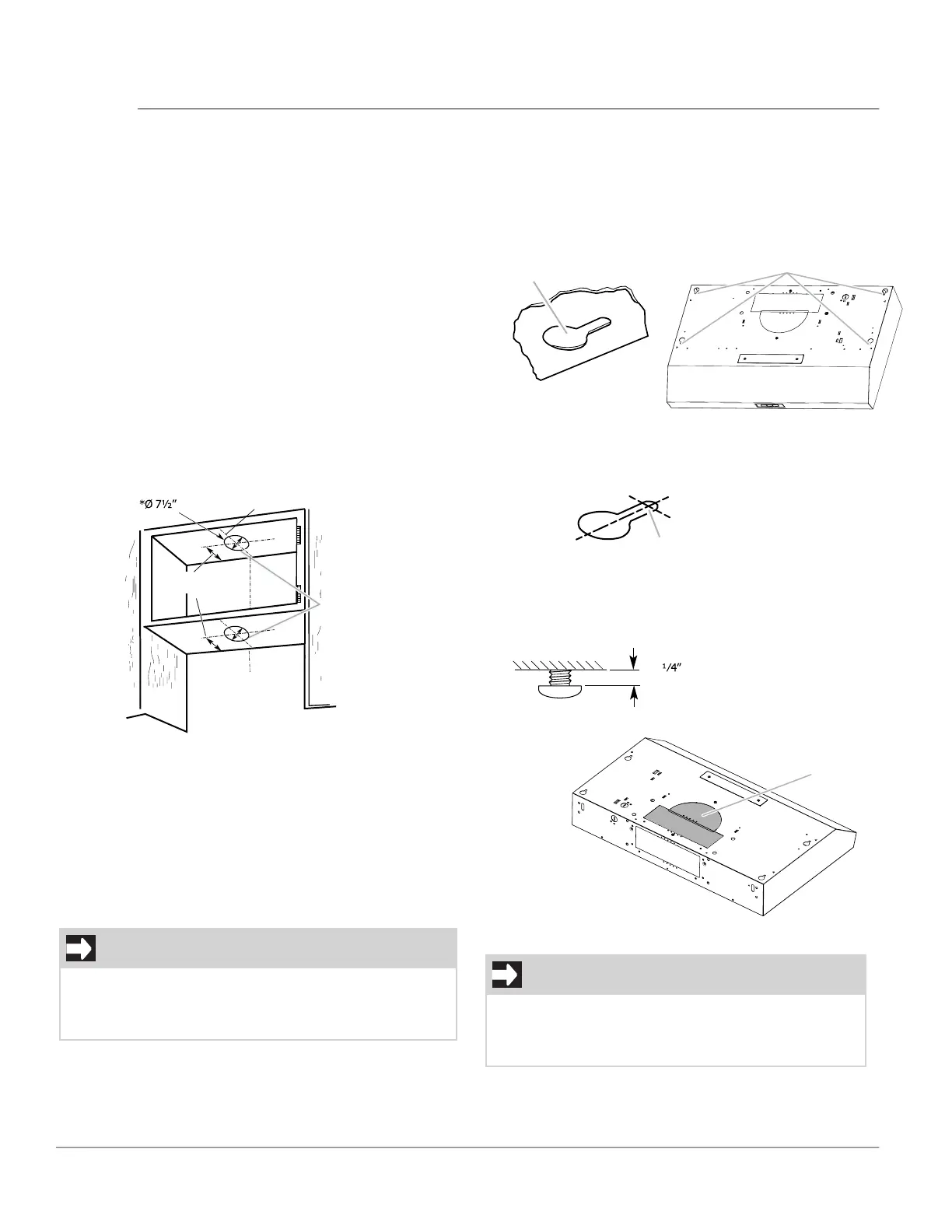

PRÉPARATION DE L’EMPLACEMENT
Style 2 - Découpe d’ouvertures pour la transition
d’un évent rond à un évent rond de 7” (17,8 cm)
Ventilation du toit
Pour réaliser une ouverture d’aération circulaire
sur le dessous du dessus de l’armoire:
1. Marquez une ligne centrale sur le dessous du
dessus de l’armoire.
2. Marquez une ligne à 5” (12,7 cm) de la paroi
arrière sur le dessous du dessus de l’armoire.
Utilisez un compas ou un gabarit de cercle
pour tracer un cercle de 7½” (19 cm) de
diamètre.
3. Utiliser une scie sabre ou une scie en trou de
serrure pour découper l’ouverture circulaire de
l’évent.
4. Répéter les étapes 1 à 3 pour le dessous de la
partie supérieure de l’armoire.
*5”
*
*
(12.7 cm)
(19 cm)
Axe central
dŽcoupes
de l'armoire
*A partir du mur,
pas du cadre
de l'armoire
Installer un système de ventilation
1. Installer l’évent à travers l’ouverture de l’évent
dans l’armoire supérieure ou le mur. Compléter
le système d’évacuation conformément à la
méthode d’évacuation choisie.
2. Utilisez un produit de calfeutrage pour sceller
l’ouverture du mur extérieur ou du toit autour
du capuchon.
NOTE
Votre modèle comprend une plaque
de montage ronde de 7” (17,8 cm) à
l’intérieur de l’emballage.
3. Soulevez la hotte sous le meuble et déterminez
son emplacement définitif en la centrant sous
le meuble. Marquer sur le dessous de l’armoire
l’emplacement des 4 fentes de montage en
trou de serrure de la hotte (voir les dimensions
des fentes à la page 9). Mettre la hotte de côté
sur une surface couverte.
A
A
A. Fente en trou de serrure
4. Utiliser une mèche de ¹⁄8” (3 mm) et percer 4
avant-trous comme indiqué.
NOTE : Percer les avant-trous sur la partie fine
de la fente.
A. Drill pilot hole
A
5. Installez les 4 vis de montage de 0,45 cm x
1,3 cm dans les avant-trous. Laissez un espace
d’environ ¼” (6,4 mm) entre les têtes de vis et
l’armoire pour faire glisser la hotte en place.
(6.4 mm)
6. Retirer le débouché de l’évent rond supérieur.
A
A. Elimination au premier tour
NOTE
Le débouchage doit être retiré à l’aide
d’un tournevis ou d’un élément de
levier, et non d’un marteau.
