28

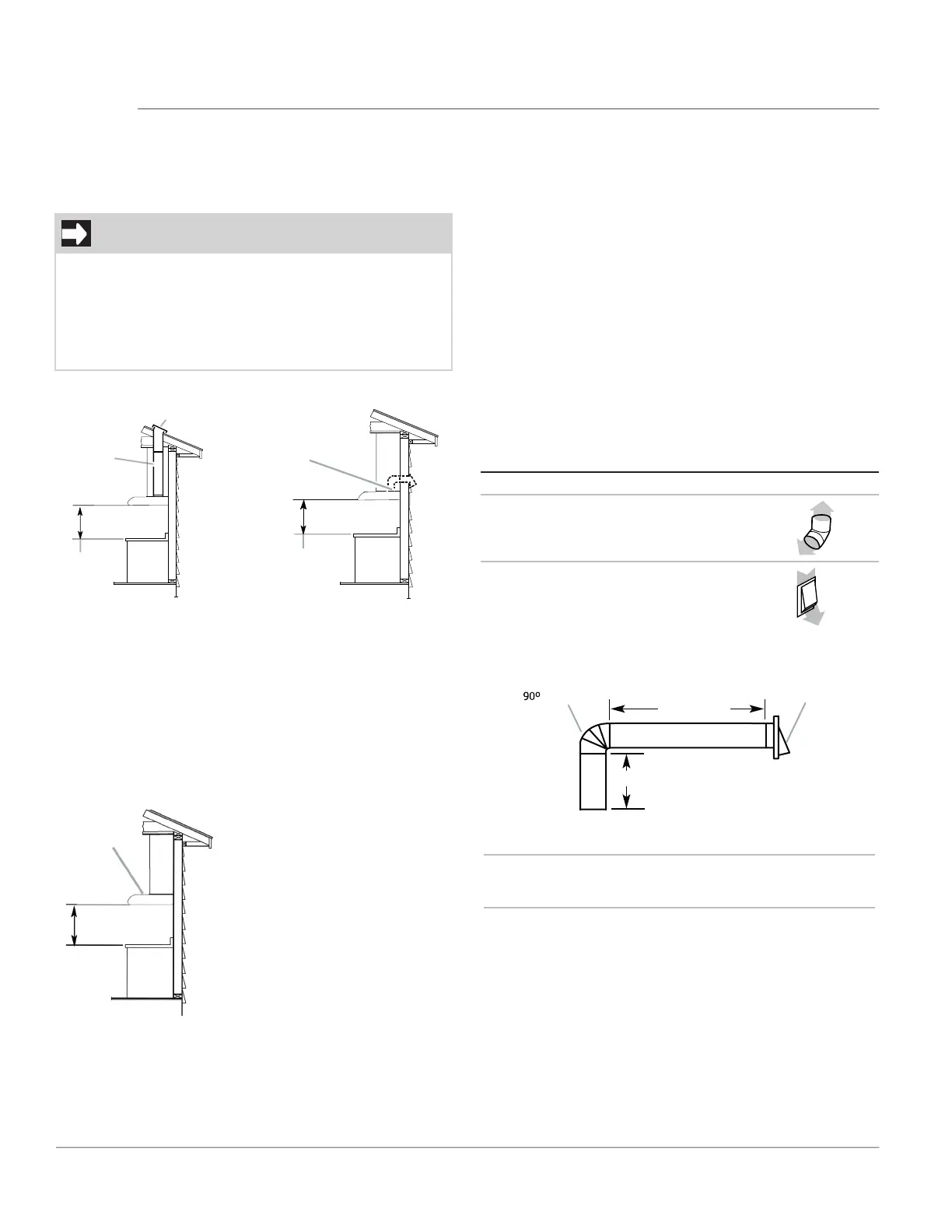

EXIGENCES CONCERNANT L’ÉVACUATION
Le système d’évacuation peut se terminer soit par
le toit, soit par le mur. Utilisez un évent rond de 7”
(17,8 cm) avec une longueur maximale de 50 pieds
(15,2 m) pour le système d’évacuation.
NOTE
L’évent flexible n’est pas recommandé.
L’évent flexible crée à la fois une
contre-pression et des turbulences d’air
qui réduisent considérablement les
performances.
Ventilation du toit Ventilation murale
A
B
C
A
B
A. Évent rond de 7” (17,8
cm) à travers le toit. (acheté
séparément)
B. Chapeau de toit avec reg-
istre (acheté séparément)
C. 24” (61,0 cm) min. pour
les cuisinières électriques
et 30” (76,2 cm) min.
pour les cuisinières à gaz
au-dessus de la surface de
cuisson.
A. 7” (17,8 cm) rond
à travers le dessus
(acheté séparé-
ment)
B. 24” (61,0 cm) min.
pour les cuisinières
électriques et 30”
(76,2 cm) min. pour
les cuisinières à gaz
au-dessus de la sur-
face de cuisson.
Recirculation
A
B
A. Retirer le couvercle
B. 24” (61,0 cm) min. pour
les cuisinières électriques
et 30” (76,2 cm) min.
pour les cuisinières à gaz,
au-dessus de la surface de
cuisson.
Il est important de noter que la longueur
équivalente réelle peut varier en fonction de
facteurs tels que la conception, le matériau et les
obstructions internes du raccord. Il s’agit d’une
indication générale et d’autres sources peuvent
fournir des valeurs légèrement diérentes.
Il convient de toujours consulter les données du
fabricant et les références techniques pour obtenir
des informations précises et actualisées sur la
longueur équivalente d’un raccord spécifique.
Calcul de la longueur du système d’évacuation
Pour calculer la longueur du système dont vous
avez besoin, ajoutez l’équivalent en pieds (mètres)
de chaque pièce d’évent utilisée dans le système.
Système d’évent rond de 7” (17,8 cm)
Pièce d’évent Longueur
Coude à 90
15 ft
(4.57 m)
Capuchon mural de
7” (17,8 cm)
0.0 ft
(0.0 m)
Exemple de système de ventilation
2 ft (0.6 m)
6 ft (1.8 m)
Wall Cap
elbow
Longueur maximale recom-
mandée
= 50 ft (15.2 m)
Coude à 90°
6 ft (1.8 m) droit
1 capuchon de mur
= 15 ft (4.57 m)
= 6 ft (1.8 m)
= 0.0 ft (0.0 m)
Capuchon de mur 7” (17.8 cm) = 21 ft (6.37 m)
