57

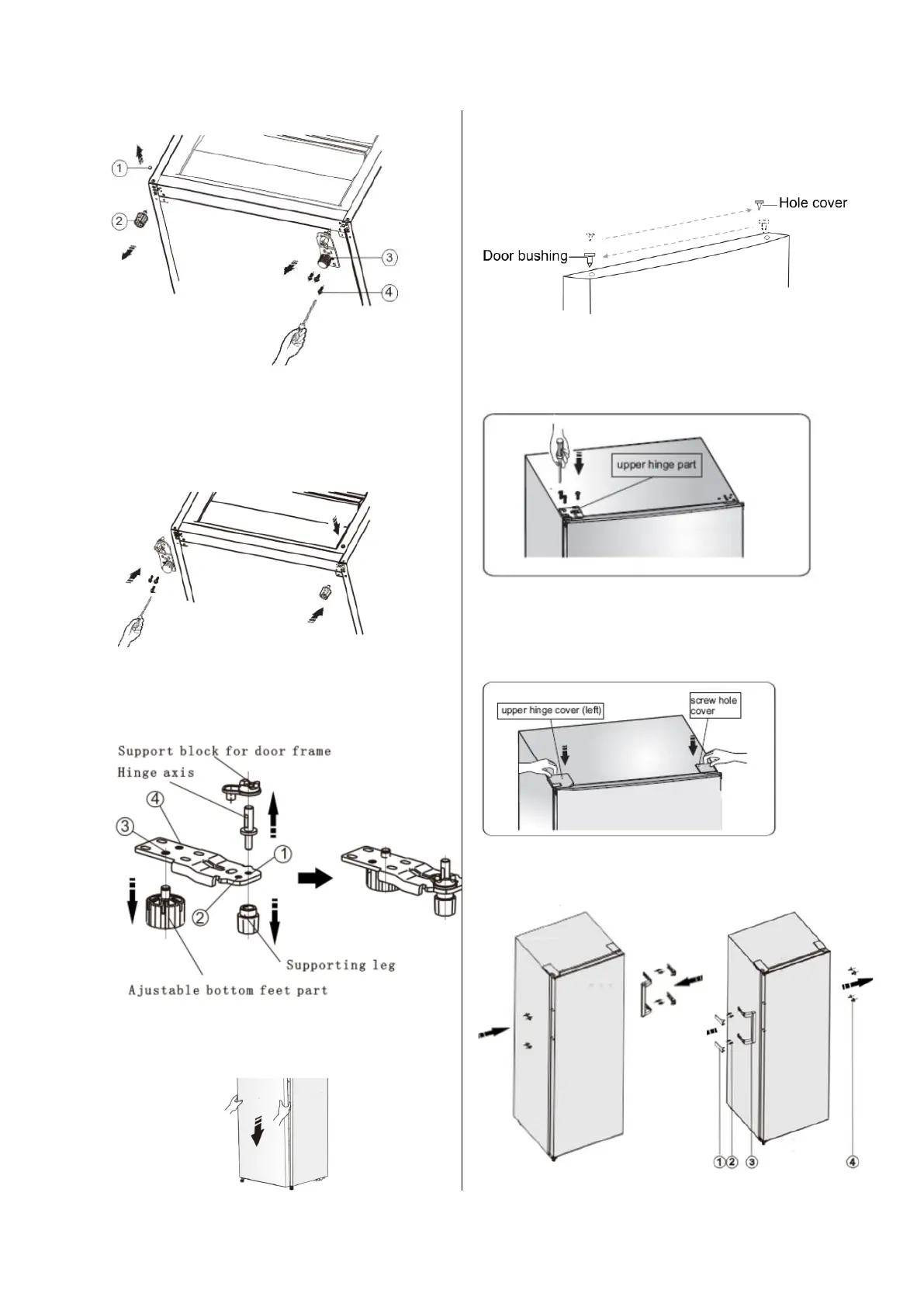

6. Bringen Sie Teil ③ auf der linken Seite
wieder an und befestigen Sie es mit den
Schrauben ④ . Bringen Sie Teil ① und Teil
② auf der anderen Seite wieder an und
befestigen Sie es.
Hinweis: Sie müssen vor dem Übertragen die
Scharnierachse von Loch ① nach Loch ② und
das verstellbare untere Fußteil von Loch ③
nach Loch ④ verschieben.
7. Setzen Sie die Tür an ihren neuen Platz und
achten Sie darauf, dass der Stift in die
Buchse am unteren Rahmenteil eindringt
8. Setzen Sie den Deckel wieder ein, indem
Sie den oberen Scharnierkern in das Loch
der oberen Tür einsetzen und ihn mit den
drei Schrauben befestigen.
9. Entfernen Sie die Lochabdeckung von der
oberen linken Seite des Geräts und
befestigen Sie die Abdeckung an der
oberen rechten Seite des Geräts.
10. Platzieren Sie die
Schraubenlochabdeckung und die obere
Scharnierabdeckung (links) wie in der
Abbildung gezeigt.
11. Griffe von links nach rechts
vertauschen (nur bei Modell mit Griffen.
