COMPONENT TESTING
Main PCB Board Connector Identification

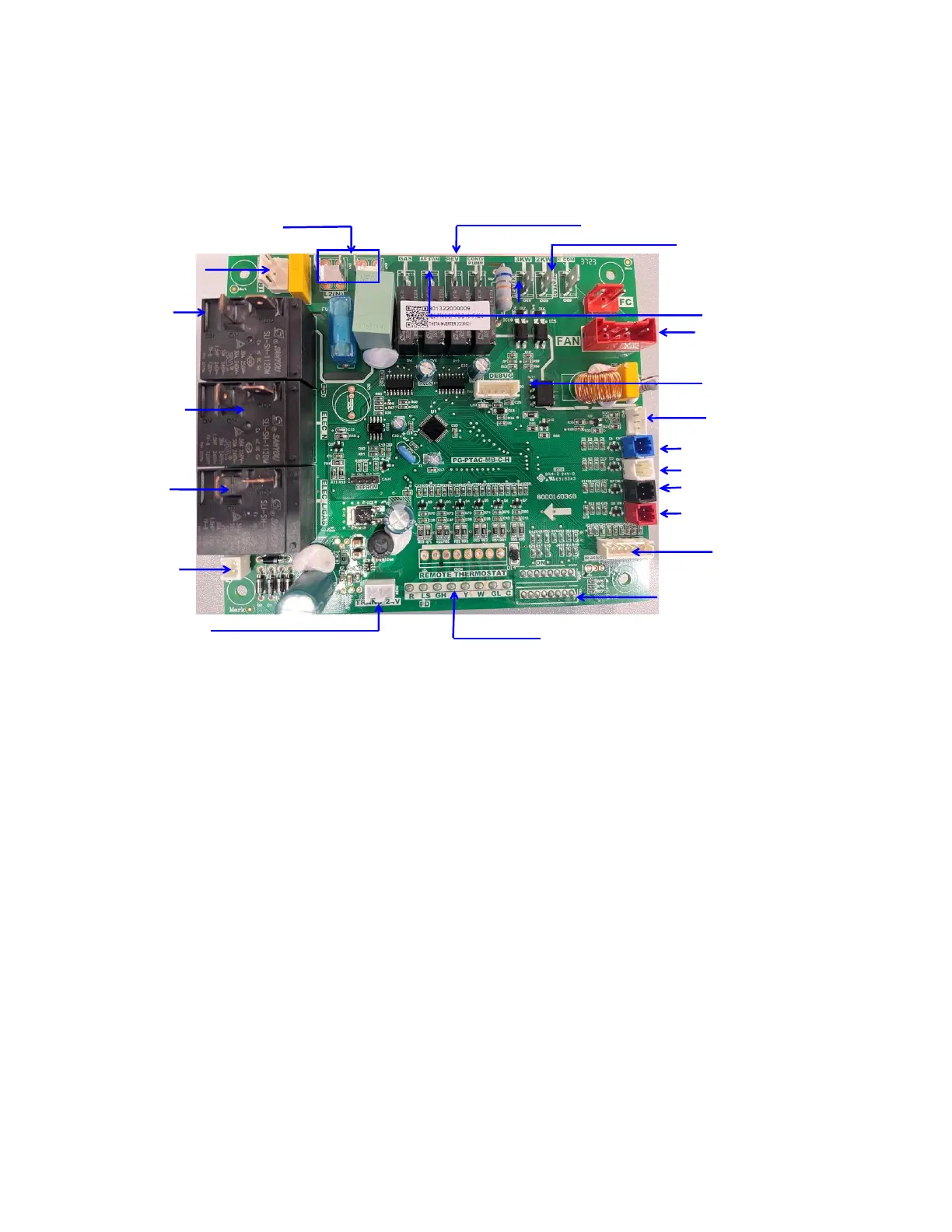

Figure 709 (Main PCB (logic) Board)
Main PCB introduction
Voltage Transformer
Input
Compressor Control
Relay
Electric Heater
Relay
Electric Heater
Relay
Transformer
Output AC-11V
Transformer
Output AC-24V
Power Input Neutral Wire
T4 Ambient temperature sensor
24V wall controller connect port (the opposite side)
Dip Switch(the opposite side)
Indoor Motor Control
Four-way valve control
Outdoor Motor Control
DEBUG interface
DISPLAY interface
Indoor (VAC) FAN interface
T1 Indoor temp sensor
T2 Evaporator coil temp sensor
T3 Condenser coil temp sensor
Heater size jumper –factory set
