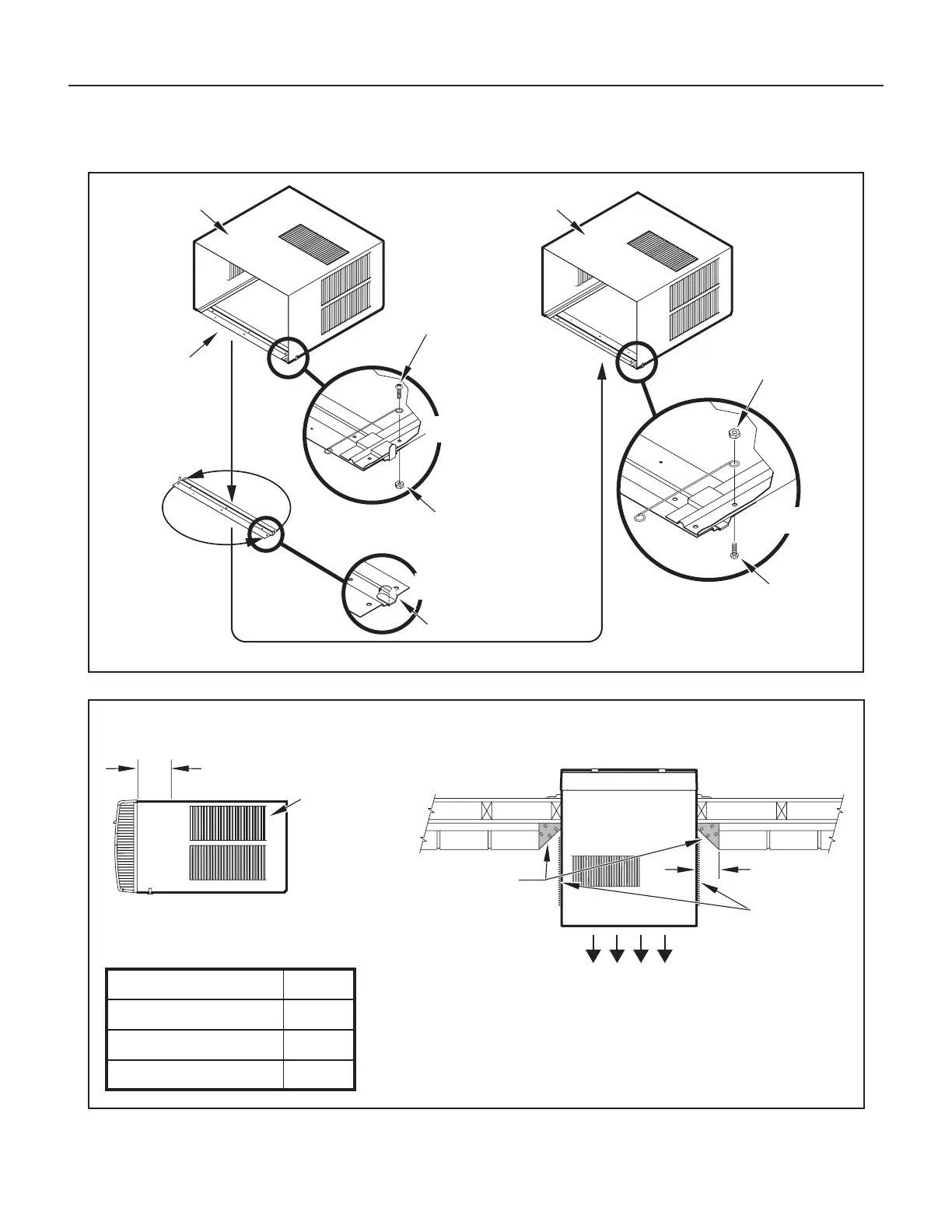

Figure 78
FRR026
BOÎTIER
PLAQUE
D’APPUI
NOTE: VIS INTRODUITES VERS
L’INTÉRIEUR
Figure 79
FRR027
ESPACE CLIMATISÉ
MIN. 5 cm (2 po)
DE CHAQUE CÔTÉ
NOTE: LES ENTRÉES ET SORTIES D’AIR DU
CONDENSEUR DOIVENT ÊTRE PARFAITEMENT
DÉGAGÉES POUR ÉVITER UNE RECIRCULATION
DE L’AIR CHAUD REJETÉ
AVANT APRÈS
BOÎTIER
VIS
(TOTAL 4)
NOTE: TROUS DU RAIL
D’APPUI DISPOSÉS
VERS L’ARRIÈRE
INVERSER LES
EXTRÉMITÉS DU
RAIL D’APPUI
DETAIL A
DETAIL B
ÉCROUS
(TOTAL 4)
REPLIER LES PATTES
ÉCROUS
(TOTAL 4)
DETAIL C
VUE DE DESSUS
ENTRÉES D’AIR DU
CONDENSEUR
SORTIE D’AIR DU CONDENSEUR/
REJET D’AIR CHAUD
VUE DE DESSUS MONTRANT LE
DÉGAGEMENT EN BISEAU POUR
L’ENTRÉE D’AIR.
CE DÉGAGEMENT DOIT EXISTER
AUSSI SOUS L’APPAREIL
ÉPAISSEUR MAX. DU MUR
A
GRILLES DU
CONDENSEUR
MODÈLE A
PETIT 7
3
/8"
MOYEN 7
3
/8"
RAND 15
1
/8"
VIS
(TOTAL 4)
Installation à travers le mur a continué
