H
F
G
E
F
E
D
A
D
I

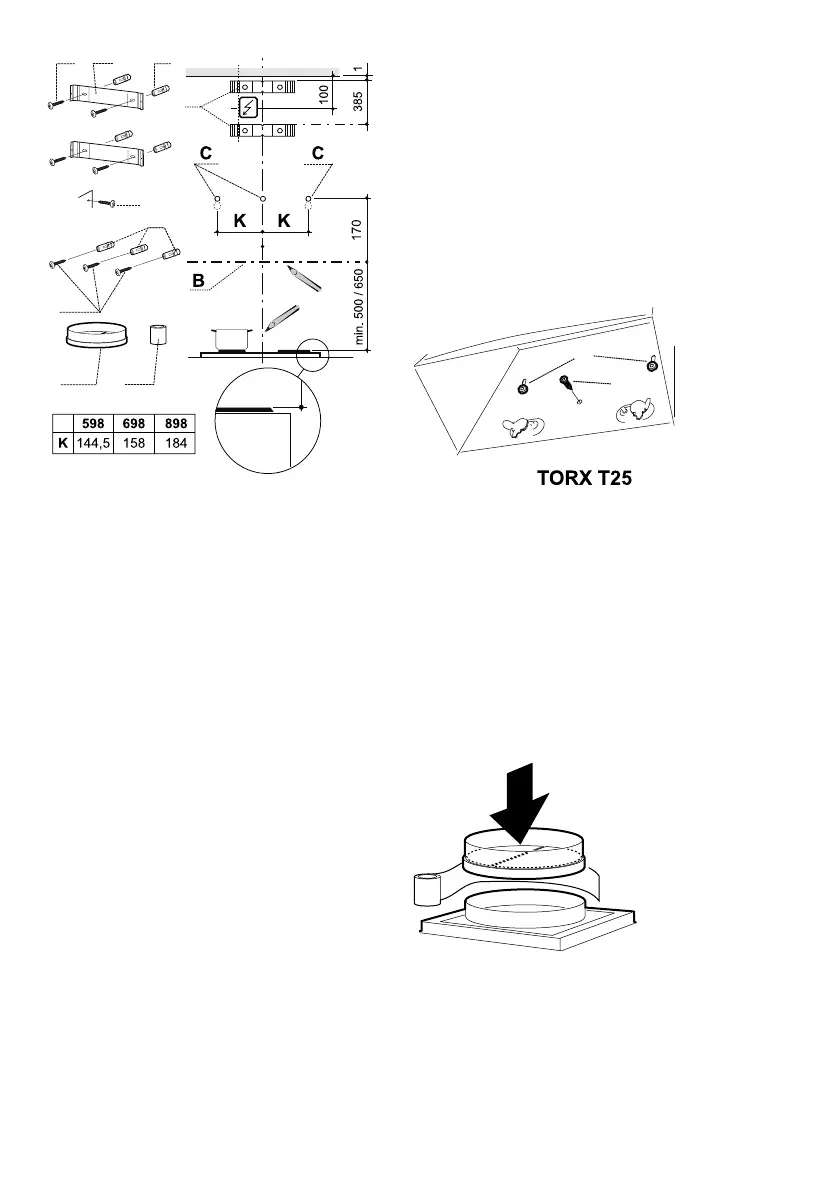

Kuva 2
Seinäkiinnikkeiden asennus, seinän
merkkaus
Huom!
Kokonaiskorkeus, etäisyys liesituuletti-
men alareunan hormin yläreunan välillä,
katso mittapiirustus Kuva 1. Jos asenne-
taan pidennetty ylempi hormiosa tai jos
liesituulettimessa on hiilisuodatin, katso
näitä koskevat erilliset ohjeet ja
mittatiedot.
Merkitse keskuslinja A lieden yläpuolelle
kohtaan johon liesituuletin on tarkoitus
asentaa.
Vedä horisontaalinen viitelinja B lieden ylä-
puolelle, Kuva 2.
Aseta hormin yläkiinnike D seinään kuten
esitetään Kuva 2.
Merkitse seinään kiinnikkeen ruuvireikä.
Aseta hormin alakiinnike D seinään, katso
Kuva 2, ylemmän kiinnikkeen alapuolelle ja
merkitse kiinnikkeen ruuvinreikä seinään.
Merkitse seinään ruuvinreiät C liesituuletti-
men ripustusta varten, kuten esitetään
Kuva 2.
Poraa Ø 3,5 mm:n reikä jokaisen merkityn
kohdan keskelle.
Ruuvaa konsolit kiinni hormiin käyttämällä
ruuveja F.
Jos käytät mukana tullutta tappia, poraa Ø
5,5 mm:n reikä. Poraa aukko, joka on 5 mm
syvempi kuin tulpan pituus. Aseta seinätul-
pat E reikiin. Varmista, että käytettävä ruuvi
ja tulppa on tarkoitettu kyseiselle seinäma-
teriaalille (punainen muovitulppa on tarkoi-
tettu betoniin, tiileen tai luonnonkiveen
kiinnittämiseen).
Asennus
F
F
Kuva 3
Poista rasvasuodatin ja moottoriyksikkö,
katso Kuva 8 ja Kuva 9.
Kierrä ennen tuulettimen kiinnittämistä kak-
si ruuvia F etukäteen porattuihin reikiin,
Kuva 3.
Kiinnitä liesituuletin ja säädä se vaakatasos-
sa suoraan.
Lukitse paikalleen ruuvilla F.
Aseta moottoriyksikkö ja rasvasuodatin ta-
kaisin paikoilleen.
Kuva 4
Aseta vedonestoläppä H paikalleen ja kiin-
nitä se teipillä I Kuva 4.
Jos liitäntä on Ø 125 mm, on käytettävä pie-
nennösmuhvia. Kiinnitä supistusmuhvi tiu-
kasti vedonestoläppään teipillä I.
26
991.0357.895/D000000006701/180170/2021-09-30
