H
F
G
E
F
E
D
A
D
I

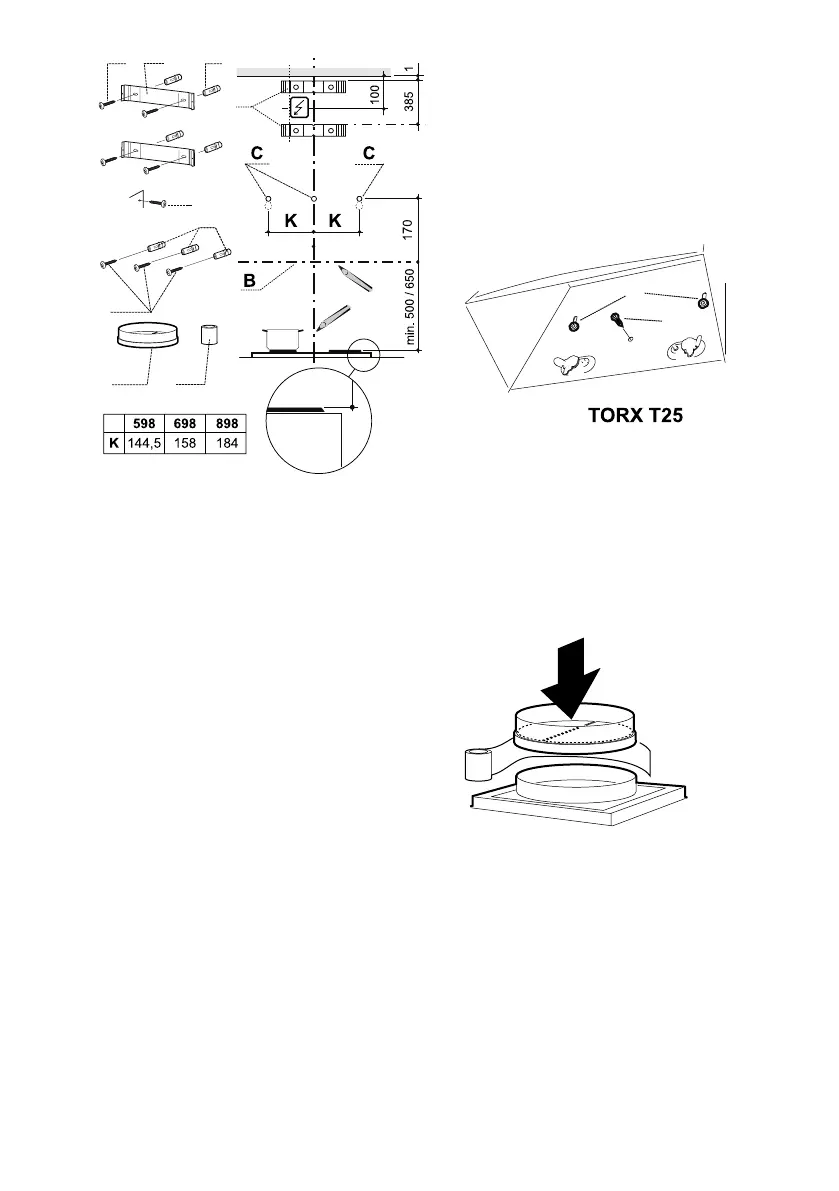

Fig. 2
Montering af vægbeslag, mærkning på
væg
Obs!
Totalhøjde, afstand mellem emhættens
og skorstenens overkant, se målskitse
Fig. 1. Ved installation med forlænget
øvre skorstensdel, eller hvis emhætten
skal udstyres med kulfiltersæt, se sepa-
rat vejledning og dimensioner for disse.
Afmærk en midterlinje A over komfuret,
hvor emhætten skal monteres.
Træk en horisontal referencelinje B ovenfor
komfuret, Fig. 2.
Anbring skorstensbeslag D på væggen som
vist i Fig. 2.
Markér skruehullerne på væggen.
Anbring midterste beslag D for skorsten på
væggen, se Fig. 2, under øvre beslag, og
marker beslagets skruehul på væggen.
Afmærk emhættens skruehuller for op-
hængning, C, på væggen som vist i Fig. 2.
Bor Ø 3,5 mm hul i midten af hvert
markeringspunkt.
Skru beslagene fast til skorstenen med
skruerne F.
Hvis de medfølgende rawlplugs skal anven-
des bores huller Ø 5,5 mm. Bor hullet 5 mm
dybere end rawlpluggens længde. Anbring
rawlplugs E i hullerne. Kontroller at skruer
og rawlplugs er beregnet til væggens mate-
riale (rød plastplug er til fastgørelse i beton,
tegl og natursten).
Montering
F
F
Fig. 3
Fjern fedtfilter og motorenhed, se Fig. 8 og
Fig. 9.
Inden ophængning skrues de to skruer F i
de forborede huller, Fig. 3.
Hæng emhætten op, og juster den vandret.
Lås fast med en skrue F.
Anbring motorenhed og fedtfilter.
Fig. 4
Påsæt og tape trækbeskyttelsen H med
tape I Fig. 4.
Hvis tilslutningen er Ø125 mm, skal der an-
vendes reduktionsstuds. Reduktionsstud-
sen tapes fast på trækbeskyttelsen med
tape I.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange
Ø160 mm.
991.0357.895/D000000006701/180170/2021-09-30 19
