ES
9
9
Conexiones

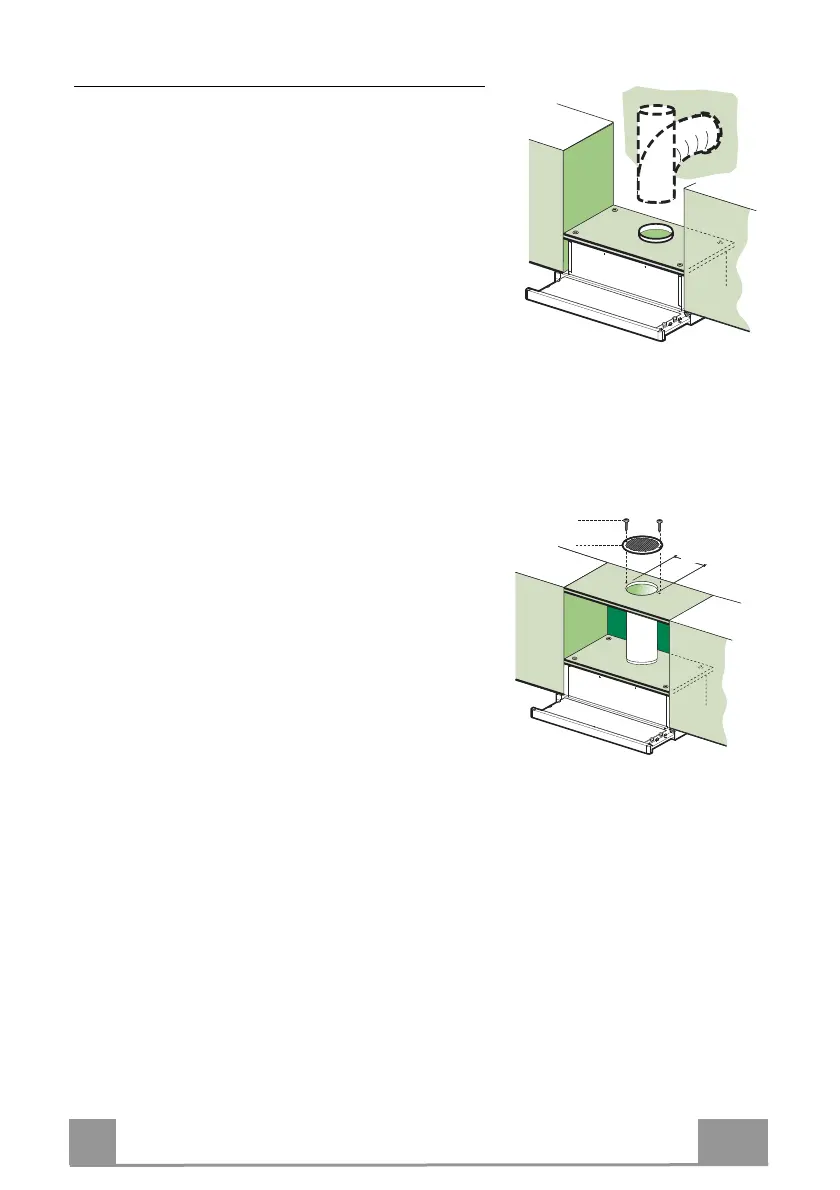

SALIDA DEL AIRE VERSIÓN ASPIRANTE
Para la instalación de la versión aspirante, conectar la
campana al tubo de salida mediante un tubo rígido o
flexible de ø120 mm, a discreción del instalador.
• Fijar el tubo con abrazaderas adecuadas. Este
material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.
ø 120
SALIDA DEL AIRE VERSIÓN FILTRANTE
• Realizar un orificio de ø 125 mm en la repisa de
encima de la campana.
• Conectar la salida del cuerpo de la campana con la
parte superior del mueble colgante mediante un tubo
rígido o flexible de ø120 mm, a discreción del
instalador.
• Fijar el tubo con abrazaderas adecuadas. Este
material no se proporciona en dotación.
• Fijar la rejilla de dirección 8 en la salida del aire
reciclado mediante los 2 tornillos 12e (2,9 x 12,7) en
dotación.
• Controlar que estén presentes los Filtros Antiolor al
Carbón activo.
12e
8
9
125125
CONEXIÓN ELÉCTRICA
• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con
apertura de los contactos de 3 mm como mínimo.
• Tras instalar la campana, la primera vez hay que abrir el carro desplazable enérgicamente
hasta que se oiga el clic del final de carrera.
