IS
8
80

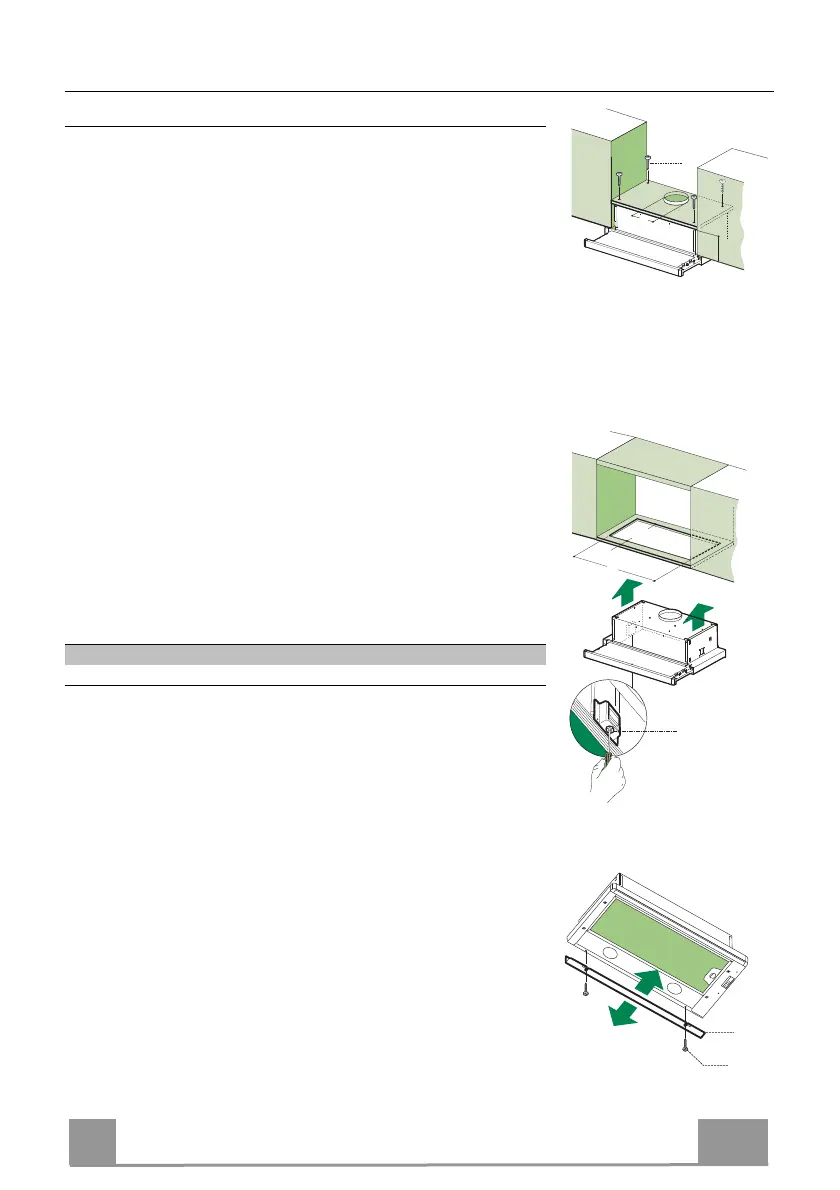

UPPSETNING
Stuðningsplatan fest upp og háfnum komið fyrir
SKRÚFUM KOMIÐ FYRIR
• Stuðningsplatan þarf að vera 135 mm fyrir ofan neðsta hluta
veggeiningarinnar.
• Borið fyrir stuðningsplötunni með 4,5 mm bor, notið sniðmátið
sem fylgir með.
• Skerið gat, 125 mm að þvermáli, í stuðningsplötuna, notið
sniðmátið sem fylgir með.
• Festið með því að nota skrúfurnar 4 12a (4,2 x 44,4) sem fylgja
með.
12a
135
125125
UPPSETNING MEÐ ÁSMELLU
• Hægt er að setja háfinn upp beint á neðsta hluta
veggeiningarinnar með því að nota festingar sem smellt er á
hliðar hans.
• Skerið gat á neðsta hluta veggeiningarinnar eins og sýnt er.
• Setjið háfinn upp í gegnum gatið þar til hliðarfestingarnar
smella á sinn stað.
• Festið með því að herða skrúfurnar Vf undir háfnum.
Tegund háfs 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
15
262
L1
Vf
LOKUNAREINING
• Hægt er að loka bilinu sem myndast milli háfsins og veggjarins
bak við háfinn með einingunni 20 sem fylgir með, skrúfurnar
12b eru notaðar við það.
20
12b
