INSTALLATION
Således bores der i den bærende konstruktionsflade og således
anbringes emhætten

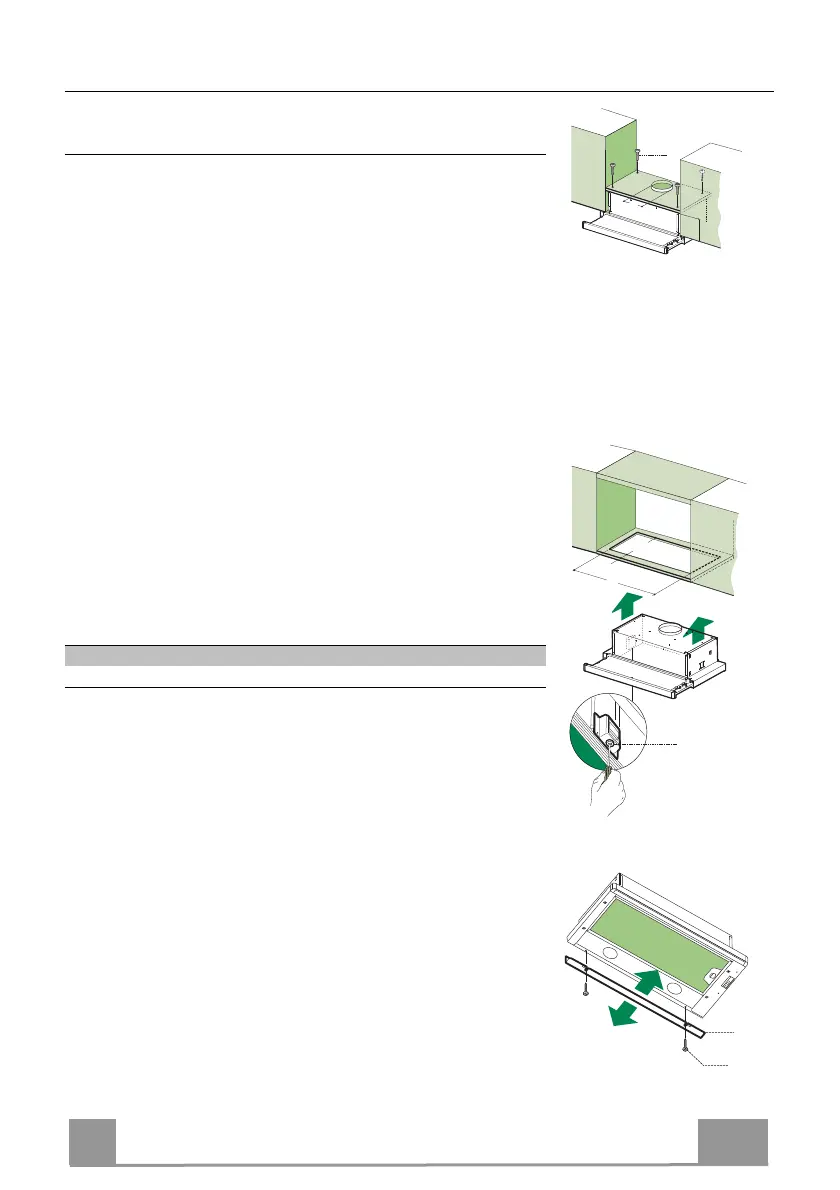

TILPASNING MED SKRUER
• Emhættens støtteflade skal være 135 mm over
vægelementernes underflade.
• Bor støttefladen med et ø 4,5 mm borehoved fra den
medleverede borekasse.
• Skær et ø 125 mm stor hul på støttefladen ved at bruge den
medleverede borekasse.
• Fastgør ved brug af de 4 skruer 12a (4,2 x 44,4), der er leveret
med.
12a
135
125125
SNAPBESLAG
• Emhætten kan installeres enten direkte på underfladen af
vægelementerne ved brug af snap-sideunderstøtninger.
• Skær en tilpasset åbning i underdelen af vægelementet, som
vist.
• Isæt emhætten, indtil sidestøtterne klikker på plads.
• Lås den på plads ved at stramme skruerne Vf fra undersiden af
emhætten.
Type Emhætten 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
15
262
L1
Vf
LUKKEELEMENT
• Afstanden mellem emhættens kant og den bageste væg kan
lukkes ved at bruge element 20, der er medleveret, og bruge
skruerne der er beregnet til det 12b.
20
12b
