Anslutningar

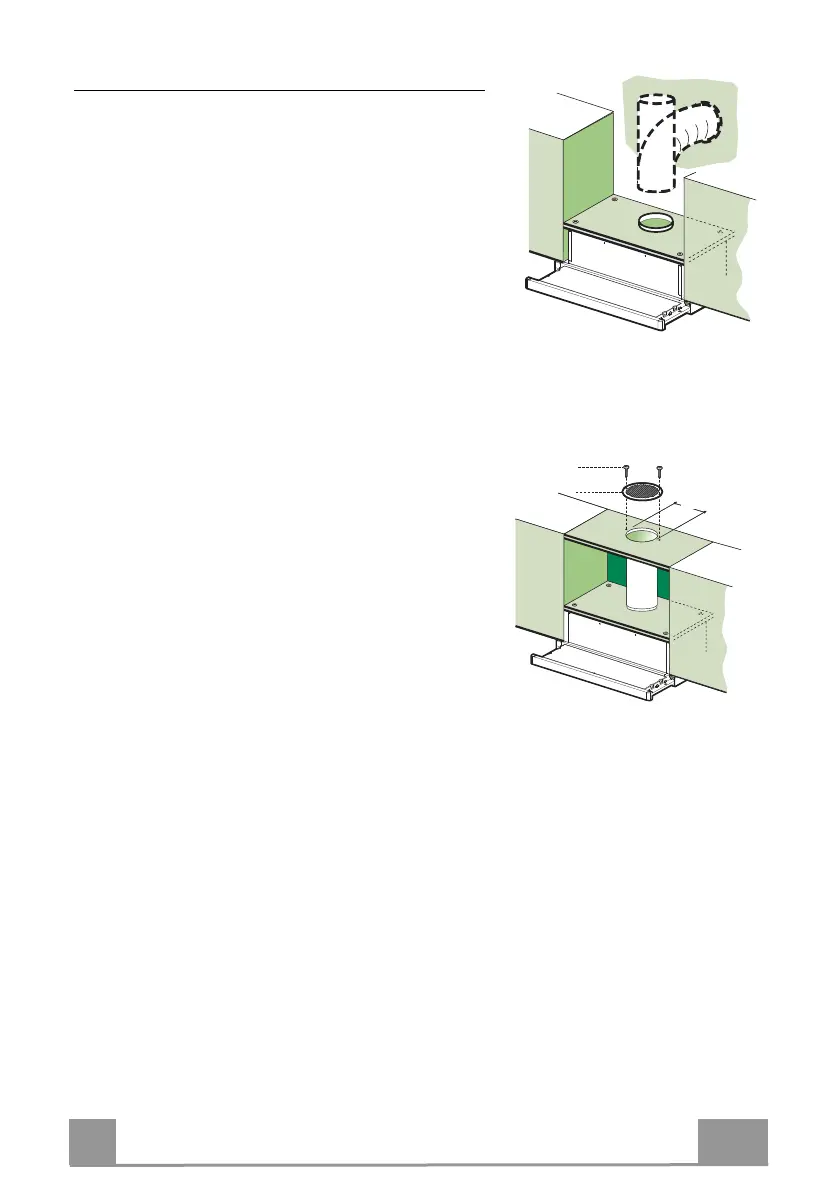

ANSLUTNING AV VERSION MED FRÅNLUFTKANAL
Vid installation av versionen med frånluftkanal, anslut
köksfläkten till skorstenen med slang eller rör, ø120
mm. Installatören kan fritt välja mellan de båda
dimensionerna.
• Fixera röret med hjälp av lämpliga rörklämmor
(medföljer ej).
• Ta bort eventuella filter med aktivt kol.
ø 120
LUFTUTSLÄPP FILTRERANDE VERSION
• Borra ett hål med ø 125 mm i hyllan som eventuellt
är ovanför köksfläkten.
• Anslut flänsen till utsläppshålet på hyllan ovanför
köksfläkten med en hård eller flexibel slang med
ø120 mm.
• Fäst slangen med lämpliga slangklämmor.
Nödvändigt material medföljer inte.
• Fäst riktningsgallret 8 på utsläppet med de 2
medföljande skruvarna 12e (2,9 x 9,5).
• Säkerställ att luktfiltren med aktivt kol är isatta.
12e
8
9
125125
ELEKTRISK ANSLUTNING
• Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3
mm emellan kontakterna.
• Efter att ha installerat köksfläkten är det nödvändigt att dra ut den utdragbara vagnen helt
tills du hör klicket för ändstoppet.
