SE
5
53

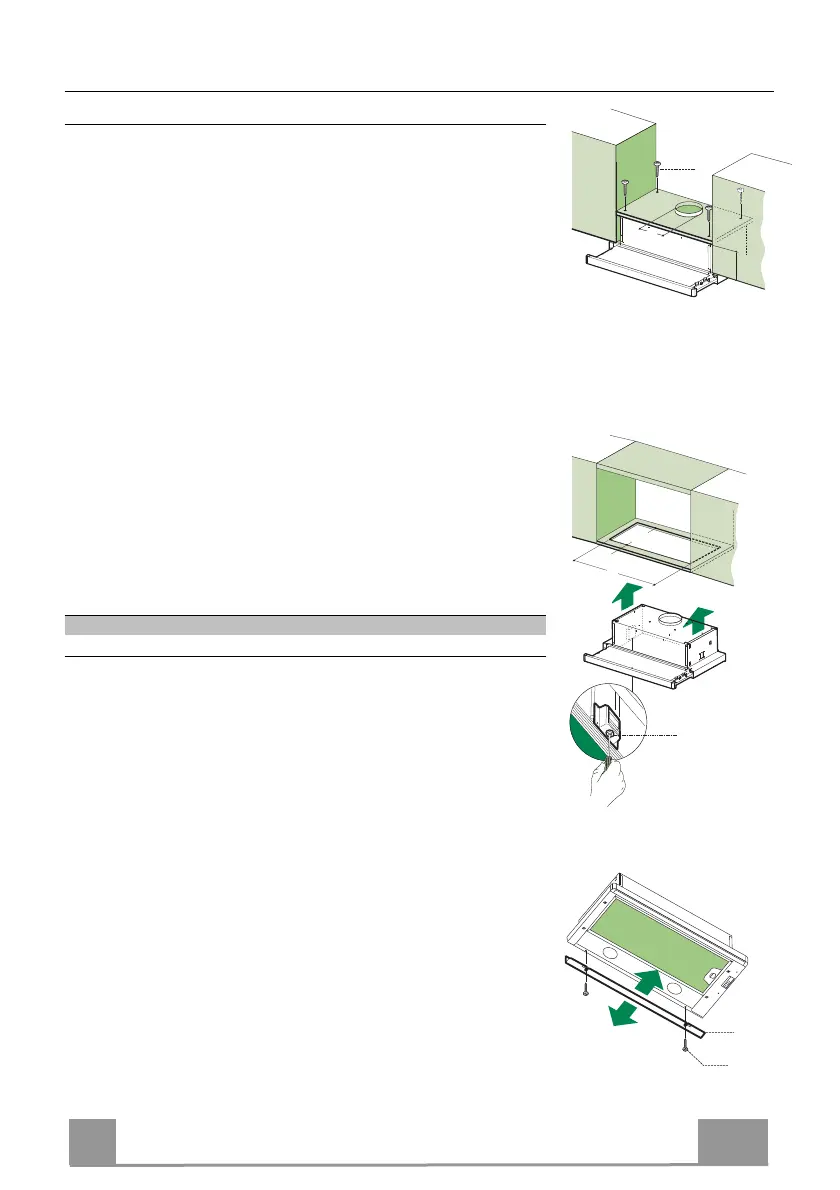

INSTALLATION
Borrning i stödplan och montering av köksfläkt
MONTERING MED SKRUVAR
• Köksfläktens stödplan måste vara insvängt 135 mm från
väggskåpens undre del.
• Borra stödet ø 4,5 mm genom att använda den medföljande
borrmallen.
• Borra ett ø 125 mm hål på stödet, genom att använda den
medföljande borrmallen.
• Fäst med de medföljande 4 skruvarna 12a (4,2 x 44,4).
12a
135
125125
MONTERING MED KLICKFASTSÄTTNING
• Köksfläkten kan installeras direkt på väggskåpens undre del
med klicksidostöden.
• Gör en infattning på väggskåpets undre del, som visas.
• Sätt i köksfläkten tills den hakar fast i klicksidostöden.
• Blockera definitivt genom att dra åt skruvarna Vf underifrån på
köksfläkten.
Spisfläkt 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
15
262
L1
Vf
STÄNGNINGSPROFIL
• Utrymmet emellan köksfläkten och fondväggen kan stängas
genom att applicera den medföljande profilen 20 med de 12b
skruvarna.
20
12b
