GR
2
26

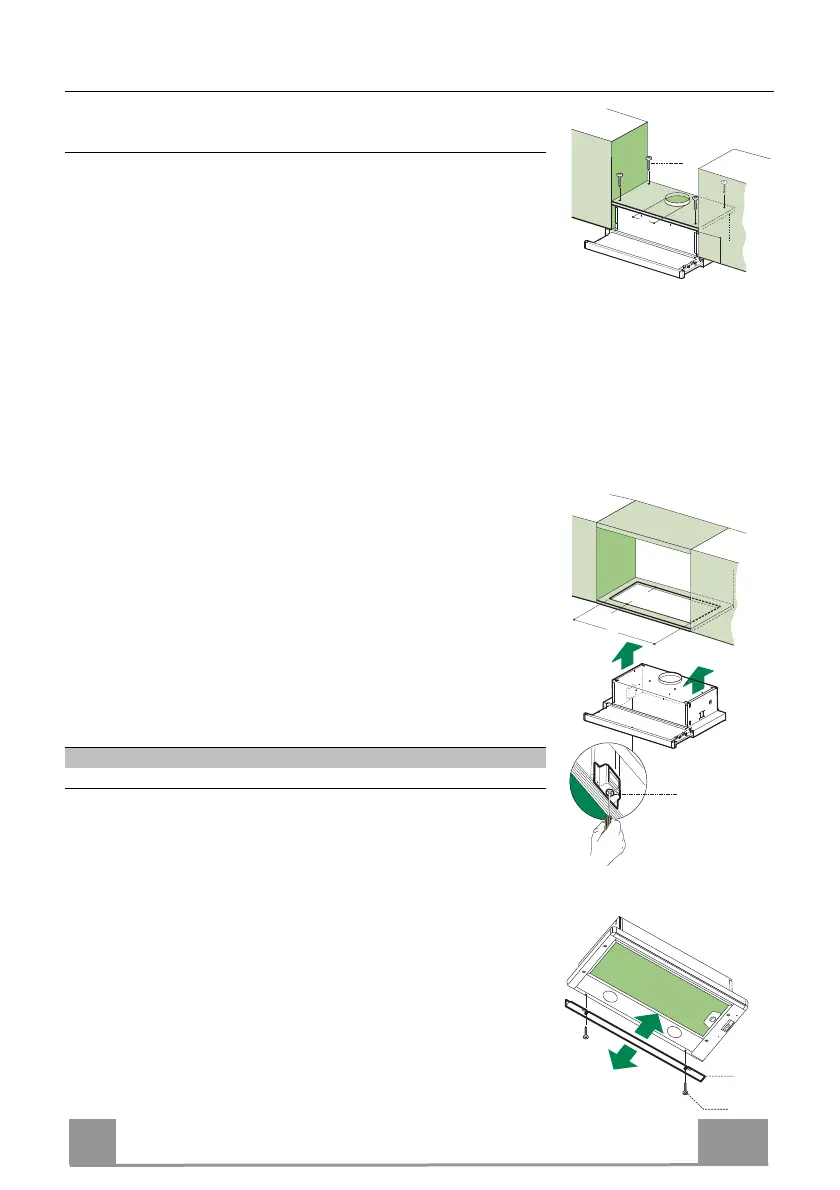

ΕΓΚΑΤΑΣΤΑΣΗ
Τρυπώντας την επιφάνεια Στήριξης και
Στερεώνοντας τον Απορροφητήρα
ΤΟΠΟΘΕΤΗΣΗ ΒΙΔΩΝ
• Η επιφάνεια στήριξης του απορροφητήρα πρέπει να βρίσκεται
135 χιλιοστά πάν
ω από την κάτω επιφάνεια των μονάδων
τοίχου.
• Τρυπήστε την στήριξη με ένα τρυπάνι ø 4,5 χιλιοστών,
χρησιμοποιώντας τον οδηγό που παρέχεται.
• Κόψτε μία τρύπα μεγέθους ø 125 χιλιοστών στην επιφά-
νεια στήριξης, χρησιμοποιώντας τον οδηγό τρυπήματος
που παρέχεται.
• Στερεώστε χρησιμοποιώντας τις 4 βίδες 12a (4,2 x 44,4) που
παρέχοντ
αι.
12a
135
125125
ΠΡΟΣΑΡΜΟΓΗ ΜΕ «ΚΟΥΜΠΩΜΑ»
• Ο απορροφητήρας μπορεί να τοποθετηθεί είτε απευθείας στην
κάτω επιφάνεια των μονάδων τοίχου χρησιμοποιώντας τις
"κουμπωτές" πλευρικές στηρίξεις.
• Κόψτε ένα άνοιγμα προσαρμογής στην κάτω επιφάνεια της
μονάδας τοίχου, όπως φαίνεται.
• Βάλτε μέσα τον απορροφητήρα μέχρι οι πλευρικές
«κουμπωτές» στηρίξεις να κουμπώσουν.
• Ασφαλίστε τον στη θέση του σφ
ίγγοντας τις βίδες Vf στο κάτω
μέρος του απορροφητήρα.
Απορροφητήρας 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
15
262
L1
Vf
ΣΤΟΙΧΕΙΟ ΚΛΕΙΣΙΜΑΤΟΣ
• Ο χώρος μεταξύ της άκρης του απορροφητήρα και του πίσω
τοίχου μπορεί να καλυφθεί εφαρμόζοντας το στοιχείο 20 που
παρέχεται με τις βίδες 12b.
20
12b
