PT
1
18
Ligações

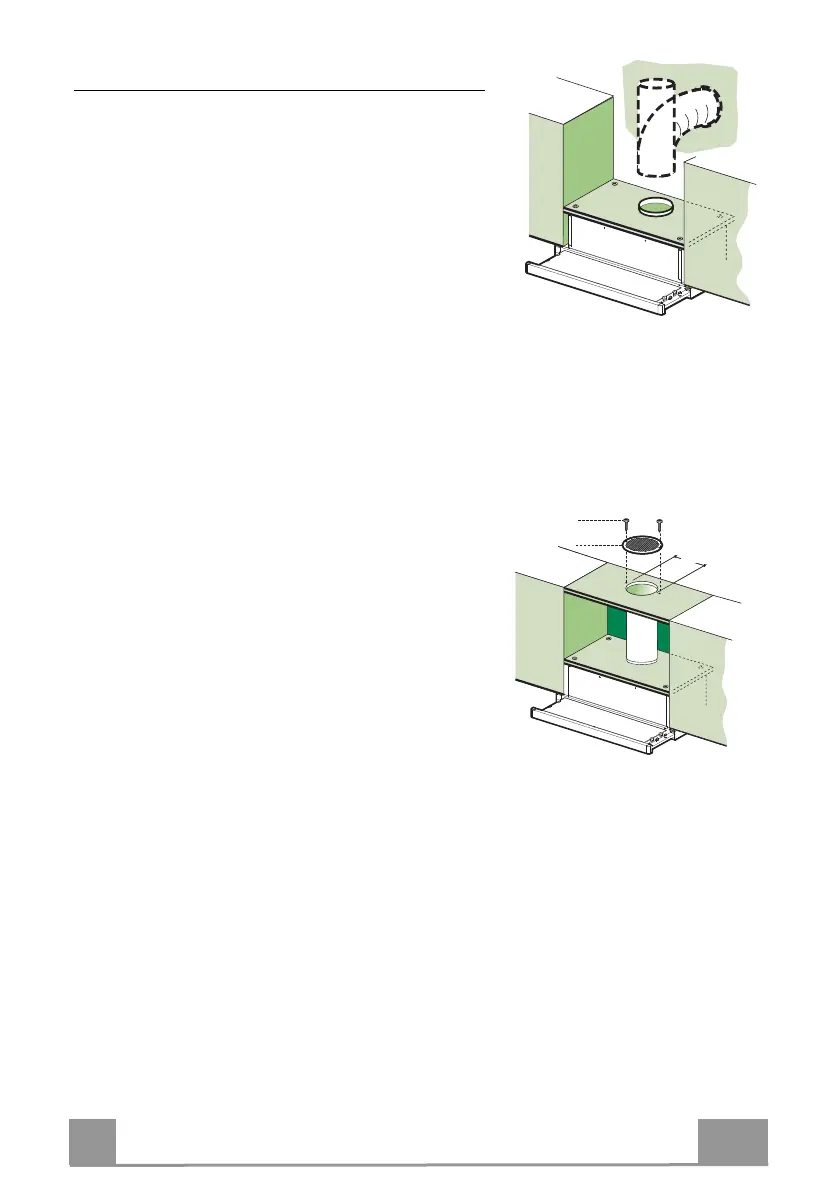

SAÍDA DO AR PARA A VERSÃO ASPIRANTE
Para a instalação na Versão Aspirante, ligue o exaustor
ao tubo de saída utilizando um tubo rígido ou flexível
de ø120 mm; esta escolha deve ser feita pelo instalador.
• Fixe o tubo com braçadeiras de aperto adequadas. O
material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se
presentes.
ø 120
SAÍDA DO AR PARA A VERSÃO FILTRANTE
• Faça um furo de ø 125 mm na prateleira presente
acima do exaustor.
• Ligue a saída do corpo do exaustor com a parte
superior do móvel suspenso utilizando um tubo
rígido ou flexível de ø120 mm; esta escolha deve ser
feita pelo instalador.
• Fixe a grade direccionada 8 na saída do ar reciclado
com 2 parafusos 12e (2,9 x 9,5) fornecidos com o
aparelho.
• Certifique-se da presença dos filtros anti-odor de
carvão activo.
12e
8
9
125125
LIGAÇÃO ELÉCTRICA
• Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com
abertura mínima entre os contactos de 3 mm.
• Tendo instalado o exaustor, para a primeira vez é necessário abrir o carro deslizante com
força até perceber o encaixe do fim de curso.
