FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
– 90 –
CS
BB
D
C
A
C

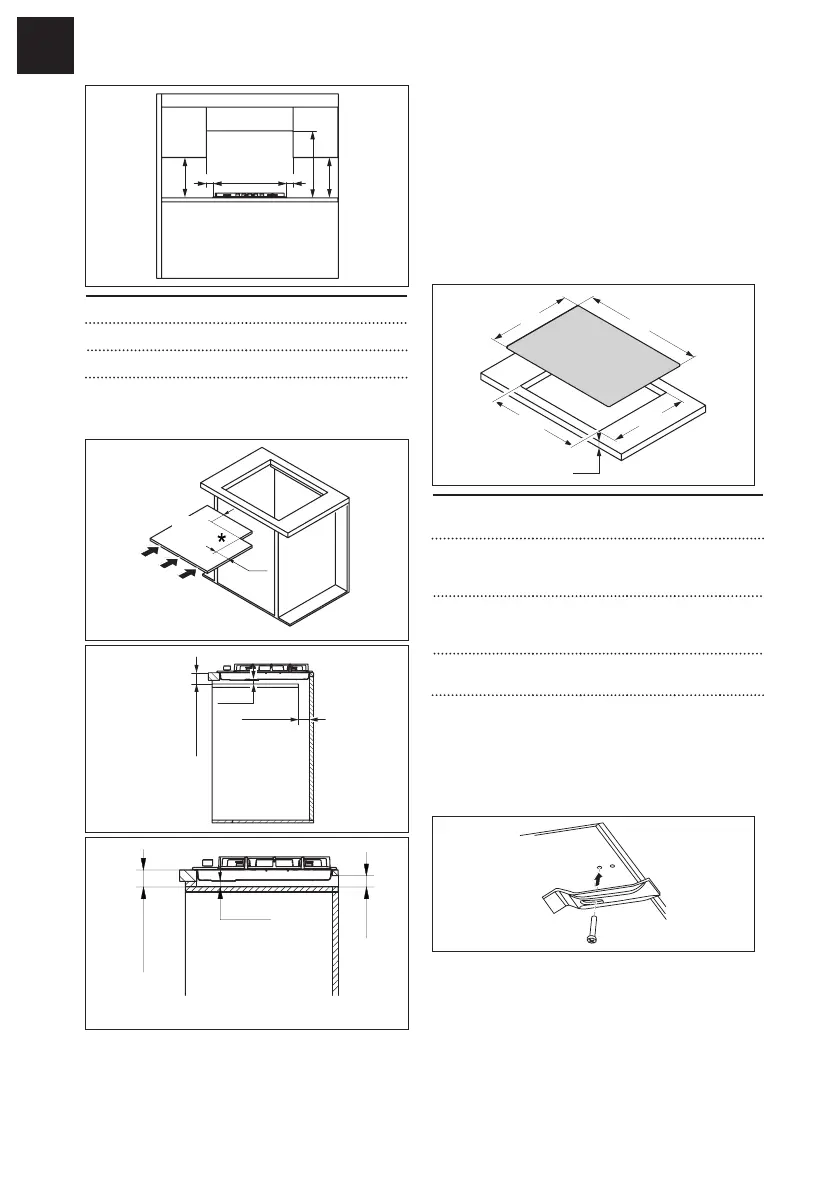

MINIMÁLNÍ ROZMĚRY (MM))
A = 590/730/880 B = 50
C = 400 D = 700
Z
Pokud není spotřebič namontován nad
troubou: sestavte oddělovací přepážku.
* 120x120 mm
120
120
Max 150 mm
20 mm
Max 50 mm
Max 150 mm
50 mm
20 mm
Postup montáže
Spotřebič se připevňuje kjednotce pomocí
dodaných držáků apříslušenství.
Z
Po instalaci spotřebiče se ujistěte, že
zůstal volný přístup k předním izadním
upevňovacím prvkům.
Z
Připravte otvor vpracovní desce podle
uvedených rozměrů. Musíte dodržet
uvedené rozměry.
Yp
Xp
Ytop
Htop
Xtop
Model Xp Yp X
top
Y
top
H
top
FHSM 604 3G DC
FHSM 604 4G
FHMA 604 3G DC
590mm 510mm 560mm 480mm 40mm
FHSM 755 4G DC
FHMA 755 4G
DC/DCL
730mm 510mm 560mm 480mm 40mm
FHSM 905 4G DCL
FHMA 905 4G DCL
880mm 510mm 840mm 480mm 40mm
X
Kolem otvoru umístěte těsnicí pásku
ausaďte varnou desku na místo.
X
Připevněte spotřebič pomocí šroubů
adržáků.
X
Odstraňte nadbytečnou délku těsnicí pásky.
Připojení kpřívodu plynu
X
Ujistěte se, zda spotřebič vyhovuje typu
používaného plynu, ateprve potom
ho připojte kpřívodu plynu vsouladu
splatnými předpisy. V opačném případě
proveďte kroky popsané vodstavci
„Výměna vstřikovačů“.
