– 161 –
FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
TR
BB
D
C
A
C

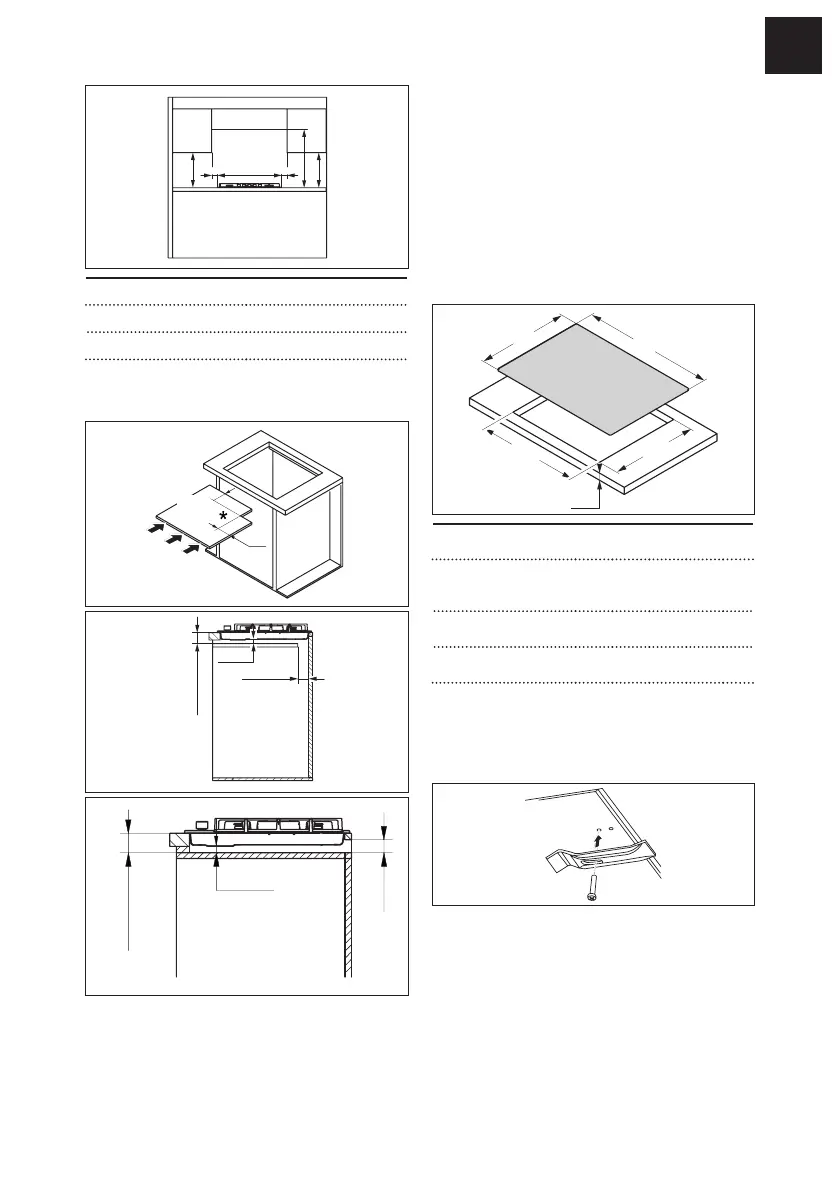

MİNİMUM BOYUTLAR (MM)
A = 590/730/880 B = 50
C = 400 D = 700
Z
Ürün bir fırın üzerine yerleştirilmediyse:
plakalı bir separatör kullanın.
* 120x120 mm
120
120
Max 150 mm
20 mm
Max 50 mm
Max 150 mm
50 mm
20 mm
Kurulum işlemi
Ürün, temin edilen braketler ve aksesuarlar
yoluyla üniteye sabitlenir.
Z
Cihazı monte ettikten sonra, önde ve
arkadaki tespit elemanlarına serbestçe
erişilebildiğinden emin olun.
Z
Tezgahtaki deliği verilen boyutlara göre
hazırlayın. Verilen boyutlara uyulduğundan
emin olun.
Yp
Xp
Ytop
Htop
Xtop
Model Xp Yp X
üst
Y
üst
H
üst
FHSM 604 3G DC
FHSM 604 4G
FHMA 604 3G DC
590
mm
510
mm
560
mm
480
mm
40
mm
FHSM 755 4G DC
FHMA 755 4G DC/DCL
730
mm
510
mm
560
mm
480
mm
40
mm
FHSM 905 4G DCL
FHMA 905 4G DCL
880
mm
510
mm
840
mm
480
mm
40
mm
X
Sızdırmazlık şeridini deliğin etrafına
uygulayın ve ocağı yerleştirin.
X
Ürünü vida ve braketlerle sabitleyin.
X
Sızdırmazlık şeridinin fazlasını temizleyin.
Gaz kaynağı ile bağlantı
X
Kullanılacak gaz tipine göre düzenlenmiş
olduğundan emin olduktan sonra, ürünü
gaz kaynağına yürürlükteki mevzuata uygun
olarak bağlayın. Aksi halde, "Enjektörlerin
değiştirilmesi" paragrafında açıklanan
işlemleri yerine getirin.
Z
Sıvı gaz için mevcut düzenlemelere uygun
basınç regülatörleri kullanın.
