Handleiding
Je bekijkt pagina 150 van 180
FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
– 150 –
UK
Процедура встановлення
Прилад кріпиться до елемента меблів за
допомогою кронштейнів та аксесуарів, що
входять до комплекту.
Z
Простежте, щоб було забезпечено
вільний доступ до кріпильних елементі в
спереду и ззаду після встановлення
приладу.
Z

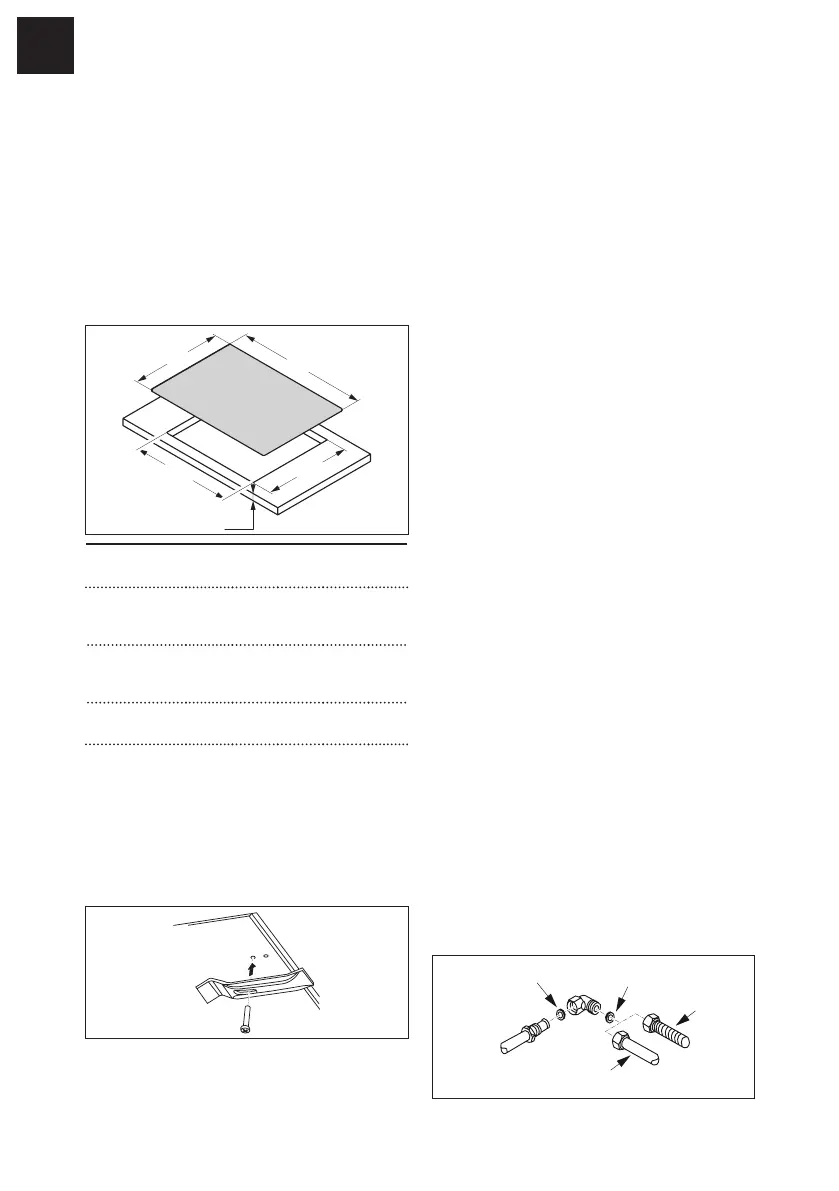

Зробіть отвір у стрільниці відповідно до
зазначених розмірів. При цьому слід
дотримуватися зазначених розмірів.
Yp
Xp
Ytop
Htop
Xtop
Модель Xp Yp X
верх
Y
верх
H
верх
FHSM 604 3G DC
FHSM 604 4G
FHMA 604 3G DC
590мм 510мм 560мм 480мм 40мм
FHSM 755 4G DC
FHMA 755 4G DC/
DCL
730мм 510мм 560мм 480мм 40мм
FHSM 905 4G DCL
FHMA 905 4G DCL
880мм 510мм 840мм 480мм 40мм
X
Нанесіть стрічку-ущільнювач навколо
отвору під прилад і встановіть варильну
поверхню в отворі.
X
Закріпіть прилад за допомогою гвинтів та
кронштейнів.
X
Видаліть залишки стрічки-ущільнювача,
що виступають.
Під'єднання до джерела
газопостачання
X
Приєднайте прилад до джерела
газопостачання відповідно до чинних
норм регулювання, попередньо
переконавшись, що прилад відповідає
типу газу, що використовується. В іншому
випадку виконайте операції, описані в
розділі "Заміна інжекторів".
Z
При застосуванні зрідженого газу
скористайтеся редуктором тиску, що
відповідає чинним нормам регулювання.
Під'єднання до джерела газопостачання
може здійснюватися двома способами:
A. Під'єднайте газову варильну поверхню
за допомогою негнучкої мідяної труби
діаметра 12мм (3). Для забезпечення
надійної герметизації скористайтеся
пружною прокладкою (входить до комплекту
аксесуарів) (1).
B. Під'єднайте варильну поверхню
за допомогою гнучкої сталевої труби
з неперервною поверхнею (2). Для
забезпечення надійної герметизації так само
скористайтеся пружною прокладкою (входить
до комплекту аксесуарів) (1). Максимальна
довжина шлангу становить 2 лінійних метри.
Важливо: якщо використовується шланг з
неіржавкої сталі, він має встановлюватися
так, щоб він не торкався жодної рухомої
деталі меблів. Ві н має проходити крізь
зону, де немає перешкод, і де є можливіть
перевірити його по всій довжині.
X
Після підключення до подачі газу
запаліть конфорки та поверніть ручки з
максимального в мінімальне положення,
щоб перевірити стабільність полум‘я.
X
Після збірки з'єднання скористайтеся
мильним розчином для перевірки
наявності витоків.
1
1
2
3
