INSTALAÇÃO

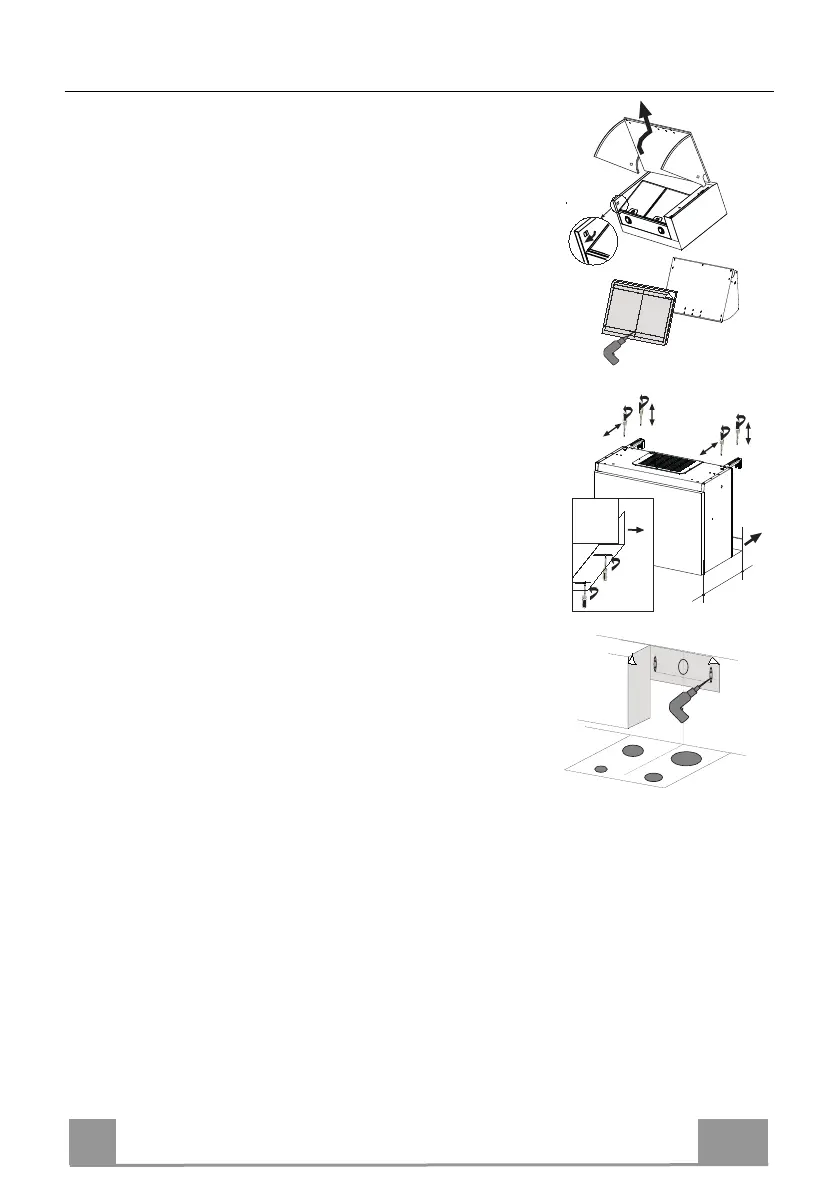

FIXAÇÃO DO PAINEL FRONTAL À VISEIRA
• Extraia a viseira metálica, rodando-a para a frente e destravan-
do, simultaneamente, o retentor que está do lado esquerdo do
exaustor.
• Fure o painel, utilizando o molde próprio de cartão, e fixe-o à
viseira com os parafusos fornecidos.
FIXAÇÃO NA PAREDE
• A profundidade do exaustor pode variar entre 275 e 360 mm.
• Opere com os parafusos Vx para adaptar os suportes à profun-
didade desejada.
• Para ajustar a parte inferior do exaustor à profundidade neces-
sária, desaperte os parafusos do espaçador metálico e desloque-
o o espaço necessário.
• Fure a parede, utilizando o molde próprio de cartão, coloque as
buchas nos furos e fixe os dois suportes de metal com quatro
dos parafusos fornecidos nos acessórios.
• Fure os armários suspensos laterais, utilizando o molde pró-
prio, de cartão.
Em caso de instalação do exaustor na versão aspirante, remova a
grelha na saída de ar.
• Prenda o exaustor aos suportes de metal .
• Monte de novo a viseira, prestando atenção às guias que têm de
entrar nas sedes próprias. Ajuste o deslizamento da viseira,
manobrando com os dois parafusos.
• Operando com os parafusos Vy, poderá alinhar a altura do
exaustor com a dos móveis suspensos das imediações.
• Se necessário, ajuste ainda a profundidade do exaustor.
275-360 mm
Vx
Vy
Vx
Vy
