ES
9
9
Conexiones

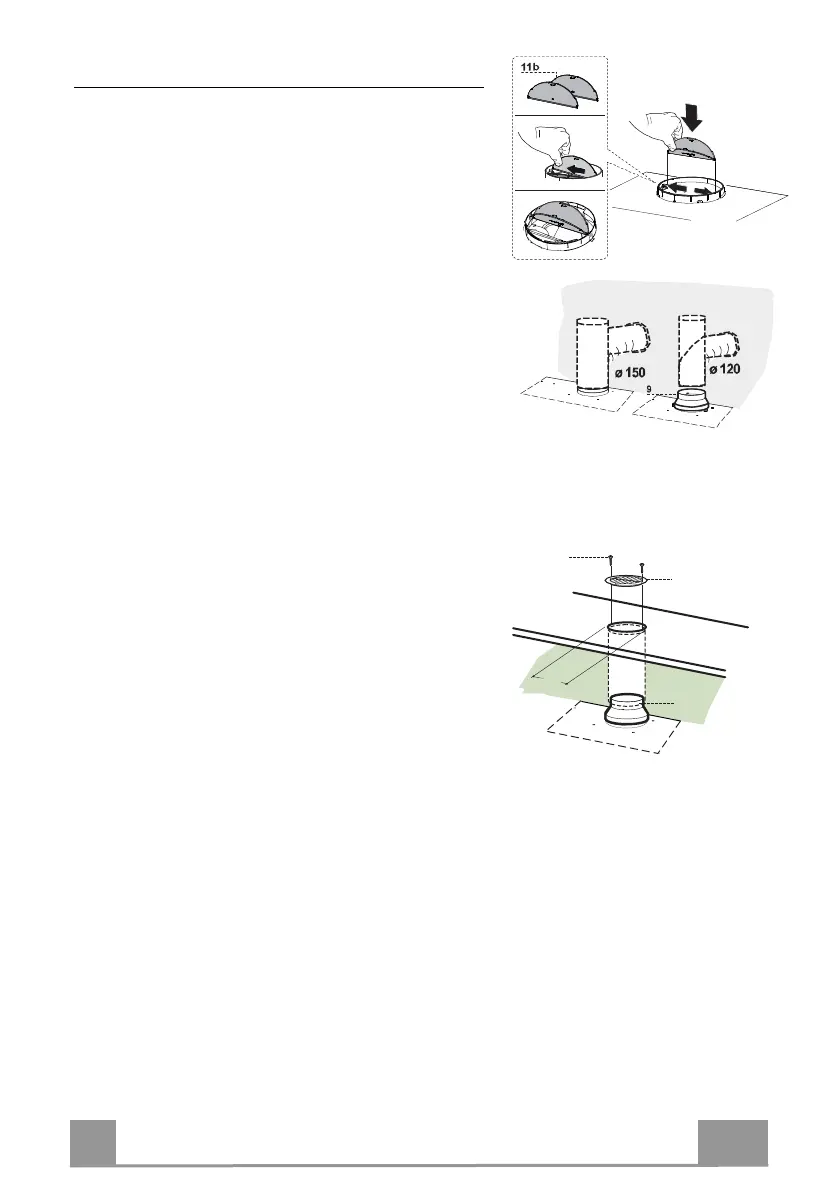

SALIDA DE AIRE EN VERSIÓN ASPIRANTE
Para la instalación en versión aspirante, conectar la
campana a la tubería de salida mediante un tubo rígido
o flexible de ø 150 o 120 mm, cuya elección se deja al
instalador.
• Montar las aletas 11b en la salida del cuerpo de la
campana.
Conexión del tubo de ø 150
• Fijar el tubo con adecuadas abrazaderas ajustables.
No se proporciona el material necesario para ello.
Conexión del tubo de ø 120
• Para la conexión con el tubo de ø 120 mm, insertar la
brida de reducción 9 en la salida del cuerpo de la
campana.
• Fijar el tubo con adecuadas abrazaderas ajustables.
No se proporciona el material necesario para ello.
• En ambos casos, quitar los filtros antiolor de carbón
activo si los hay.
SALIDA DEL AIRE VERS
IÓN FILTRANTE
• Realizar un orificio de ø 125 mm en la repisa de
encima de la campana.
• Introducir la brida de reducción 9 en la salida del
cuerpo de la campana.
• Conectar la salida del cuerpo de la campana con la
parte superior del mueble colgante mediante un tubo
rígido o flexible de ø120 mm, a discreción del
instalador.
• Fijar el tubo con abrazaderas adecuadas. Este
material no se proporciona en dotación.
• Fijar la rejilla de dirección 8 en la salida del aire
reciclado mediante los 2 tornillos 12e (2,9 x 9,5) en
dotación.
• Controlar que estén presentes los Filtros Antiolor al
Carbón activo.
9
ø 125
8
12e
CONEXIÓN ELÉCTRICA
• Conectar la campana a la red de alimentación eléc
trica instalando un interruptor bipolar con
apertura de los contactos de 3 mm como mínimo.
