ConexiunI
IEŞIRE AER VERSIUNE ASPIRANTĂ

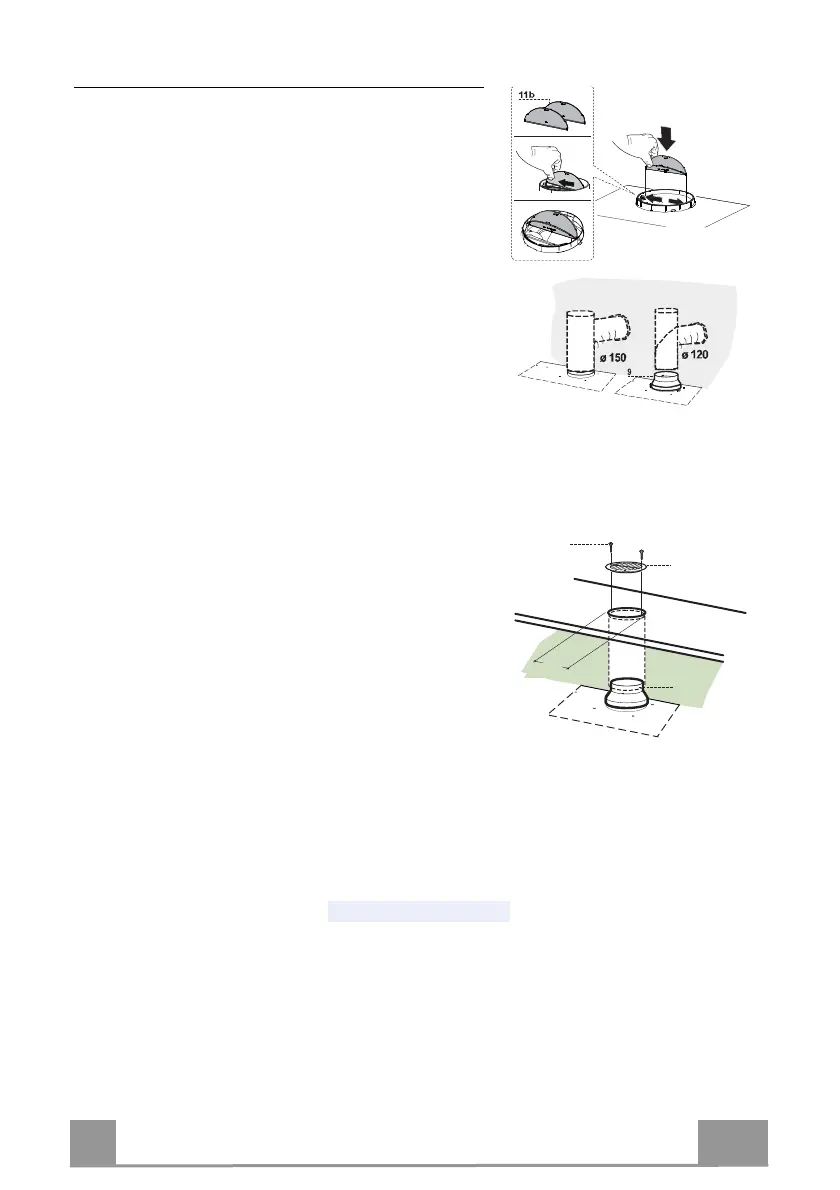

Pentru instalarea în Versiunea Aspirantă conectaţi Hota
la conducta de ieşire prin intermediul unui tub rigid sau
flexibile cu ø 150 sau 120 mm, alegerea revenind
instalatorului.
• Introduceți clapetele 11b pe pieșirea corpului hotei.
Conectare tub ø 150
• Fixaţi tubul cu coliere corespunzătoare. Materialul
necesar nu este în dotare.
Conectare tub ø 120
• Pentru racordarea cu un tub cu ø 120 mm, introduceţi
flanşa de reducţie 9 pe ieşirea corpului hotei.
• Fixaţi tubul cu coliere corespunzătoare. Materialul
necesar nu este în dotare.
• În ambele cazuri, scoateţi eventualele Filtre Anti-
miros cu Cărbune activ.
EVACUARE AER, VERSIUNE CU FILTRU
• Realizaţi un orificiu cu diametrul ø 125 mm pe
consola de deasupra hotei.
• Introduceţi flanşa de reducţie 9 pe evacuarea corpului
hotei.
• Conectaţi flanşa la orificiul de evacuare de pe
consola amplasată deasupra hotei cu ajutorul unui tub
rigid sau flexibil, având diametrul ø120 mm.
• Fixaţi tubul cu coliere corespunzătoare. Materialul
necesar nu este în dotare.
• Fixaţi grila direcţionată 8 pe evacuare, cu cele 2
şuruburi 12e (2,9 x 9,5) din dotare.
• Asiguraţi-vă că sunt montate filtrele antimiros cu
carbon activ.
9
ø 125
8
12e
CONECTARE ELECTRICA
• Ataşaţi Hood la reţea interpunerea un întrerupător în acoperire bipo
lară
de contact-de cel puţin 3 mm.
