INSTALAREA

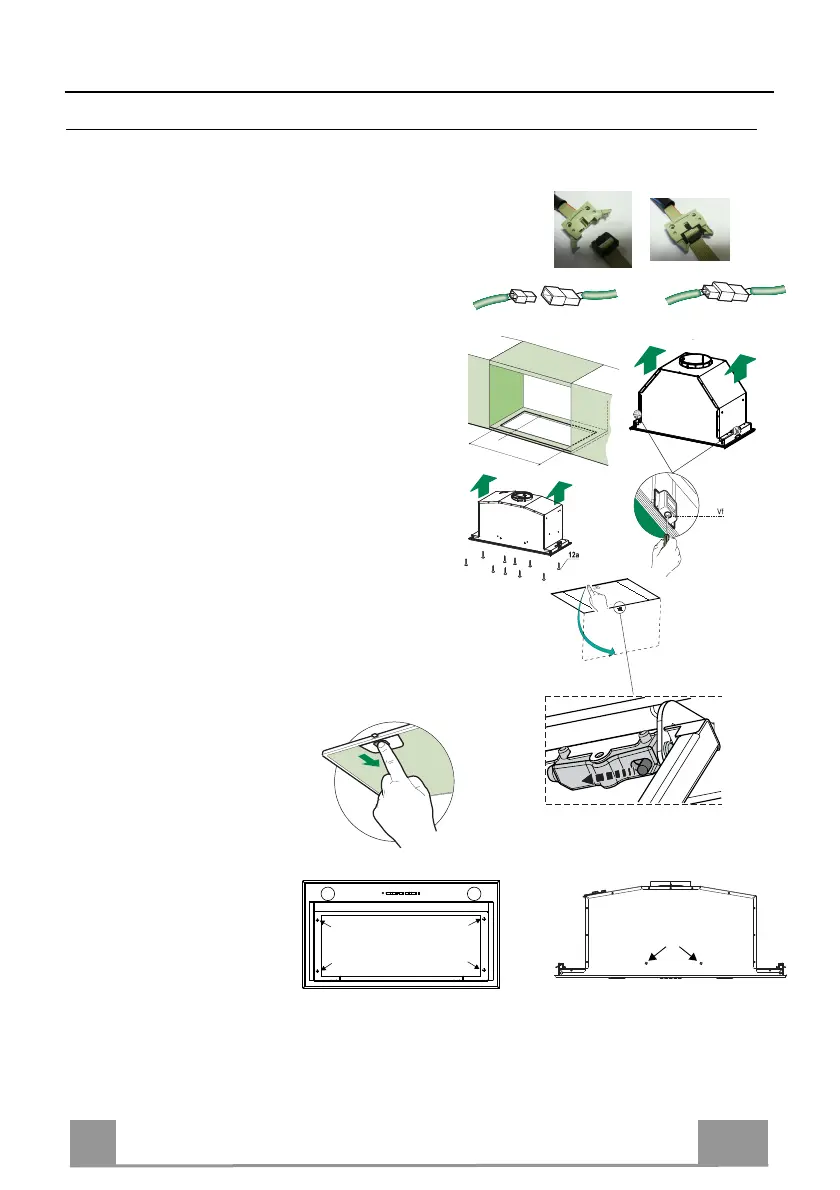

Montarea corpului hotei
ÎNAINTE DE A MONTA HOTA PE CORPUL DE MOBILIER SUSPENDAT, PROCEDAŢI DUPĂ CUM
URMEAZĂ:
• Deconectaţi cablajul comenzilor acţionând conectorii.
• Deconectaţi cablajul luminilor acţionând conectorii.
• Hota poate fi instalată direct pe raftul inferior al mobilei
suspendate.
• Realizaţi o adâncitură în raftul inferior al mobilei
suspendate, aşa cum este indicat.
• Introduceţi hota până când se agaţă suporturile laterale
cu declanşare.
• Fixați cu 10 șuruburi 12a din dotare.
• Blocaţi definitiv prin strângerea şuruburilor Vf de
dedesubtul hotei.
• Deschideţi panoul aspirant trăgând de el.
• Desprindeţi panoul din corpul hotei acţionând pârghia respectivă a
pivotului de fixare.
• Scoateţi filtrele de degresare.
• Înşurubaţi
rama cu cele 6
şuruburi 12f, reconectând
cablajul comenzilor și al
luminilor, montaţi la loc filtrul
de degresare și panoul.
500 - 680
260
13
495 - 675
