Соединения

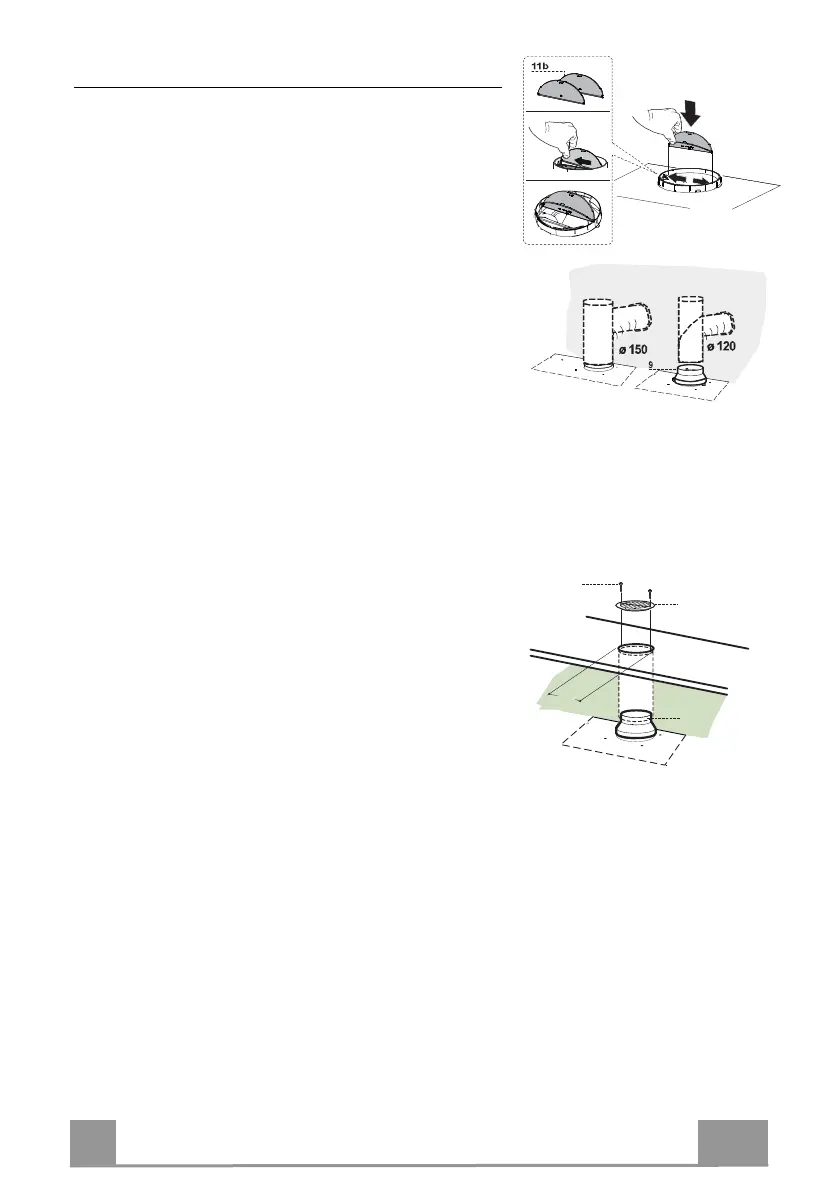

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соедините ее с
отводящим дымоходом жесткой трубкой или гибким
шлангом ø 150 или 120 мм, выбрать которые может
сам монтажник.
• Вставьте щитки 11b в выпускное отверстие в
корпусе вытяжки.
Соединение трубки ø 150
• Закрепите трубку соответствующими трубными
зажимами. Необходимый материал не входит в
комплект поставки.
Соединение трубки ø 120
• Для соединения с трубкой ø 120 мм вставьте
переходный фланец 9 в выпускное отверстие в
корпусе вытяжки.
• Закрепите трубку соответствующими трубными
зажимами. Необходимый материал не входит в
комплект поставки.
• В обоих случаях установки, если имеются, выньте
фильтры против запахов на активированном угле.
ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ
• Сделать в полке над вытяжкой отверстие ø 125мм.
• Вставить переходный фланец 9 в выходное
отверстие в корпусе вытяжки.
• Соединить фланец с выпускным отверстием полки
над вытяжкой жесткой или гибкой трубой ø 120 мм.
• Закрепить трубу соответствующими зажимами.
Необходимый для этого материал не входит в
комплект поставки.
• Закрепить решетку 8 на выпускном отверстии 2
винтами 12e (2,9 x 9,5) (прилагаются).
• Проверить наличие в вытяжке фильтров от запахов
на активном угле.
9
ø 125
8
12e
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
• Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель
с разведением контактов не менее 3 мм.
