INSTALAÇÃO

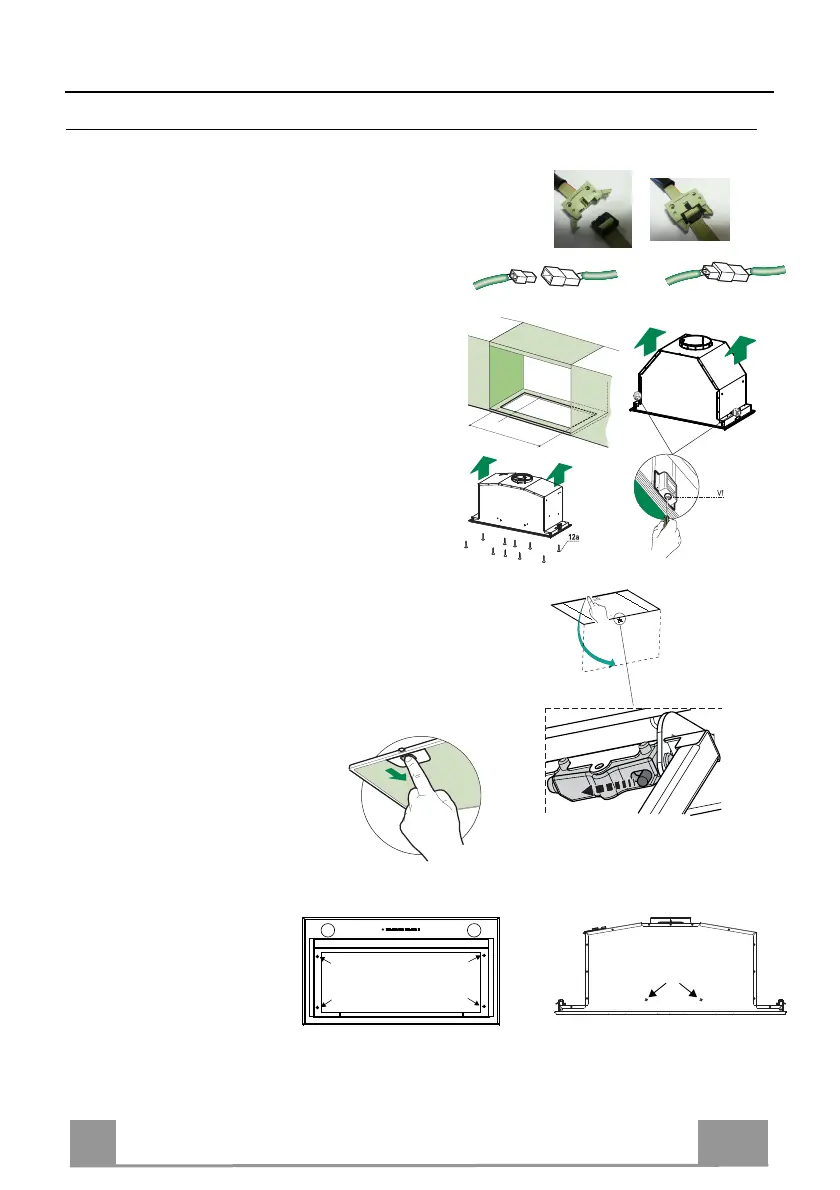

Montagem do corpo do exaustor
ANTES DE MONTAR O EXAUSTOR NO MÓVEL SUSPENSO, PROCEDA ASSIM:
• Desligue os fios dos comandos dos respetivos conectores.
• Desligue os fios das luzes dos respetivos conectores.
• O exaustor pode ser instalado diretamente na superfície
inferior dos móveis suspensos.
• Faça uma abertura na superfície inferior do móvel
suspenso, conforme indicado.
• Introduza o exaustor até ouvir o clique de fixação dos
suportes laterais.
• Fixe com os 10 parafusos 12a fornecidos com o
aparelho.
• Fixe definitivamente, apertando os parafusos Vf,
operando por baixo do exaustor.
• Abra o painel de aspiração, puxando-o.
• Solte o painel do corpo do exaustor, fazendo deslizar a alavanca
própria do pino de fixação.
• Desmonte os filtros antigordura do
aparelho.
• Fixe o caixilho com os 6
par
afusos 12f, ligue de novo
os fios dos comandos e das
luzes nos conectores
respetivos e monte novamente
o filtro antigordura e o painel.
500 - 680
260
13
495 - 675
