Ligações

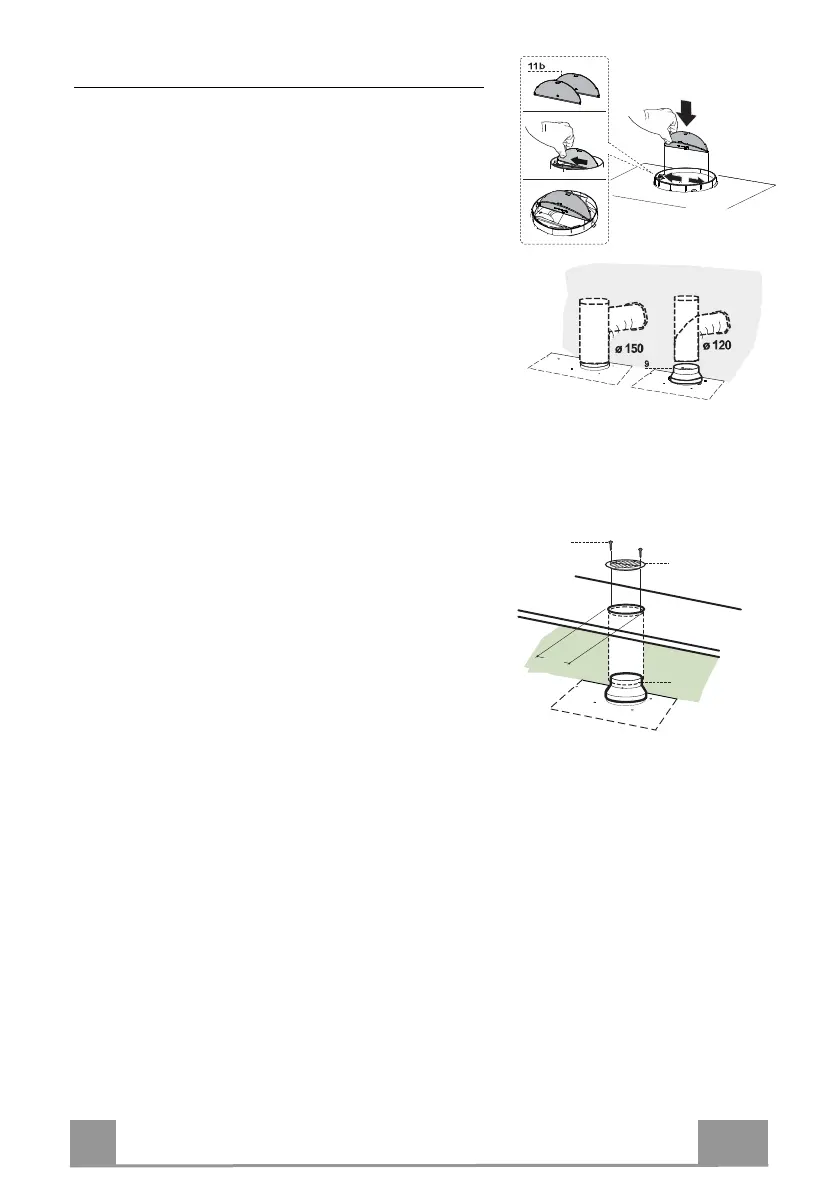

SAÍDA DE AR DA VERSÃO ASPIRANTE
Para instalação na Versão Aspirante, ligue o exaustor à
tubagem de saída, utilizando um tubo rígido ou flexível
de ø 150 ou 120 mm, cuja escolha é deixada ao critério
do instalador.
• Monte os flapes 11b na saída do corpo do exaustor.
Ligação do tubo de ø 150
• Fixe o tubo com braçadeiras apropriadas. O material
necessário não é fornecido com o aparelho.
Ligação do tubo de ø 120
• Para ligação com um tubo de ø120 mm, monte o
flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras apropriadas. O material
necessário não é fornecido com o aparelho.
• Em ambos os casos, desmonte os filtros antiodor de
carvão ativado eventualmente presentes no exaustor.
SAÍDA DO AR PARA A VERSÃO FILTRANTE
• Faça um furo de ø 125 mm na prateleira presente
acima do exaustor.
• Instale a flange de redução 9 na saída do corpo do
exaustor.
• Ligue a saída do corpo do exaustor com a parte
superior do móvel suspenso utilizando um tubo
rígido ou flexível de ø120 mm; esta escolha deve ser
feita pelo instalador.
• Fixe a grade direccionada 8 na saída do ar reciclado
com 2 parafusos 12e (2,9 x 9,5) fornecidos com o
aparelho.
• Certifique-se da presença dos filtros anti-odor de
carvão activo.
9
ø 125
8
12e
LIGAÇÃO ELÉCTRICA
• Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com
abertura mínima entre os contactos de 3 mm.
