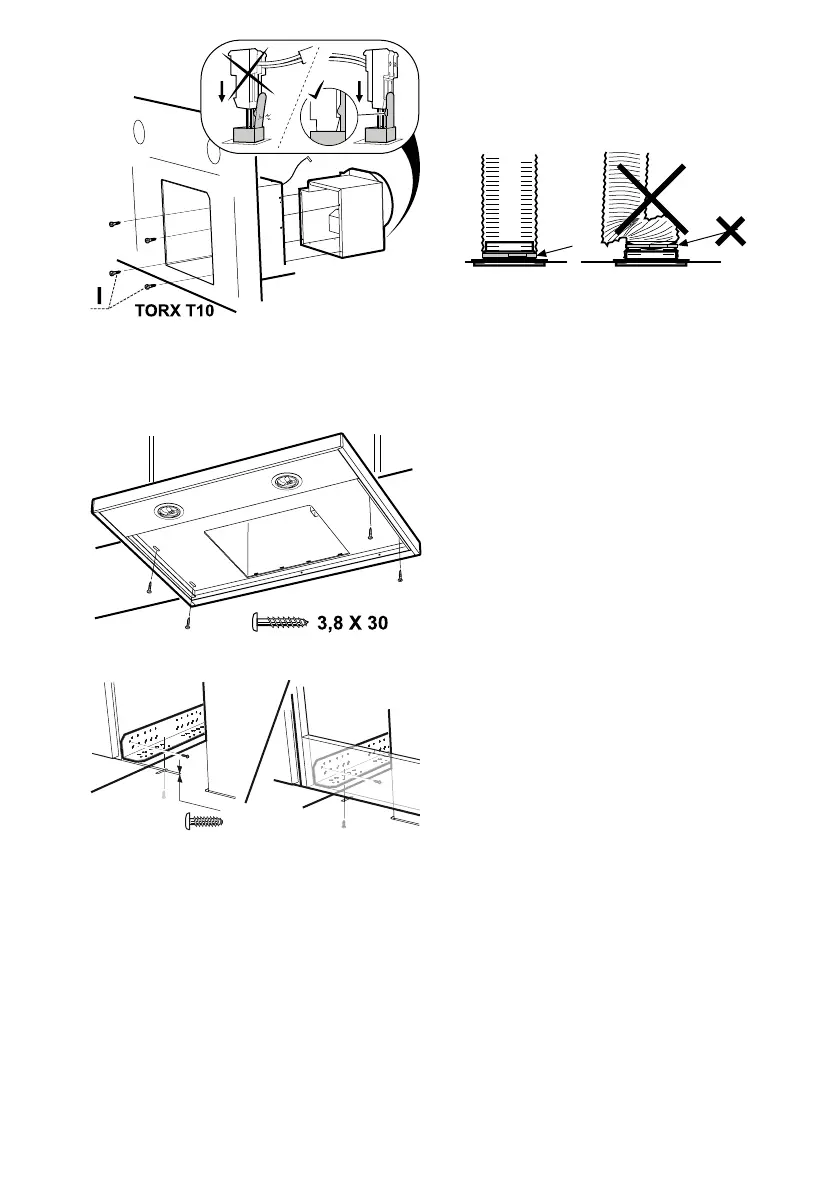

Fig.3
Placera fläkt och spjällenhet liggande på ett
plant underlag. Skruva fast spjällenheten i
spisfläkten med skruvar I.
Fig.4
3,5 X 13
A
B
1-
2 mm
Fig.5
Spisfläkten kan placeras under, infälld eller
mellan skåp. Under skåp skruvas spisfläk-
ten fast med 4 st skruvar 3,8 x 30, Fig.4. In-
fälld eller mellan skåp monteras spisfläkten
med hjälp av konsoler. Konsoler och spis-
fläkt skruvas fast med 8 st skruvar 3,5 x
13, Fig.5. Konsolerna skruvas fast med de
fasade hörnen utåt och jämnsides med skå-
pets framkant, Fig.5A, eller med konsolen
mot fläktöverskåpets frontstycke, Fig.5B.
Spisfläkten skruvas sedan fast i konsolerna.
Sätt tillbaka motorenhet och filter.
Anslutning till frånluftkanal
Anslut spisfläkten med rör eller slang
Ø160 mm. Är anslutningen Ø125 mm mås-
te reduceringsstos användas.
Fig.6
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig.6.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
eventuella övriga delar av produkten.
991.0357.840/D000000006697/180166/2021-09-24 5
