Montering
Montering mellan, eller i skåp utan
botten.

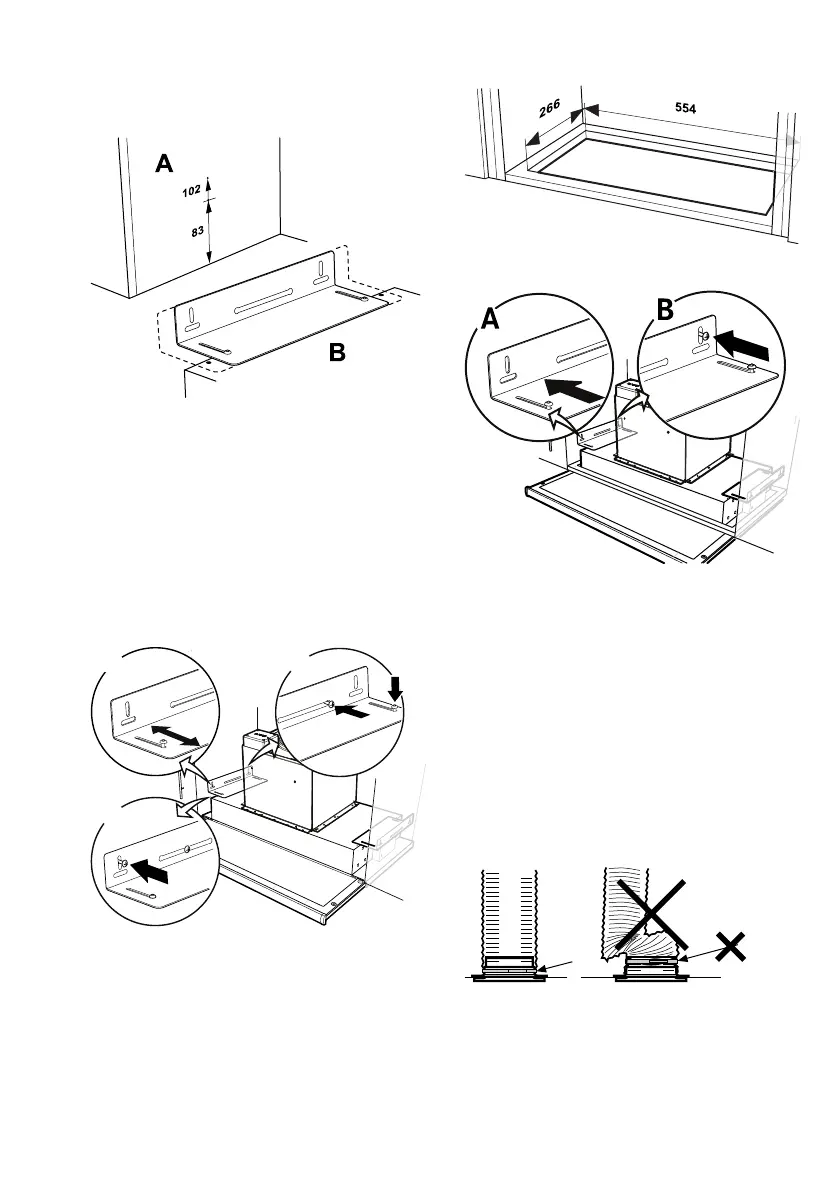

Fig.3
Spiskåpan monteras med hjälp av konsoler.
Märk ut och fäst skruvar, så att de sticker
ut några millimeter i båda skåpsidorna en-
ligt måttbilden, Fig.3A. Om man vill placera
spiskåpans undersida i linje med skåpra-
dens undersida används det övre måttet,
102, se Fig.3A. Konsolerna är justerbara på
spiskåpan för att passa olika skåpdjup,
Fig.3B.
BA
C
Fig.4
Montera konsolerna i spiskåpan utan att
dra åt skruvarna helt och justera konsoler-
na så att de passar mot skåpsidorna,
Fig.4A. Häng upp spiskåpan i de förmonte-
rade skruvarna i skåpsidan. Dra åt skruvar-
na på konsolen och i väggen, Fig.4B. Lås
fast konsolerna med låsskruvar, Fig.4C.
Montering i skåp med botten
Fig.5
Fig.6
Spiskåpan monteras med hjälp av konsoler.
Såga upp ett hål i skåpbotten enligt måttbil-
den, Fig.5. Fäst konsolerna så långt in det
går på spiskåpan. Skjut upp spiskåpan i hå-
let mot skåpets botten. Drag ut, Fig.6A, och
skruva fast konsolerna i sidorna på skåpet,
Fig.6B. Drag fast konsolerna i spiskåpan.
Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slang
Ø160 mm. Är anslutningen Ø125 mm mås-
te reduceringsstos användas.
Fig.7
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig.7.
991.0702.507/D000000009319/180671/2023-05-08 5
