Montering
Montering mellom, eller i skap uten
bunn.

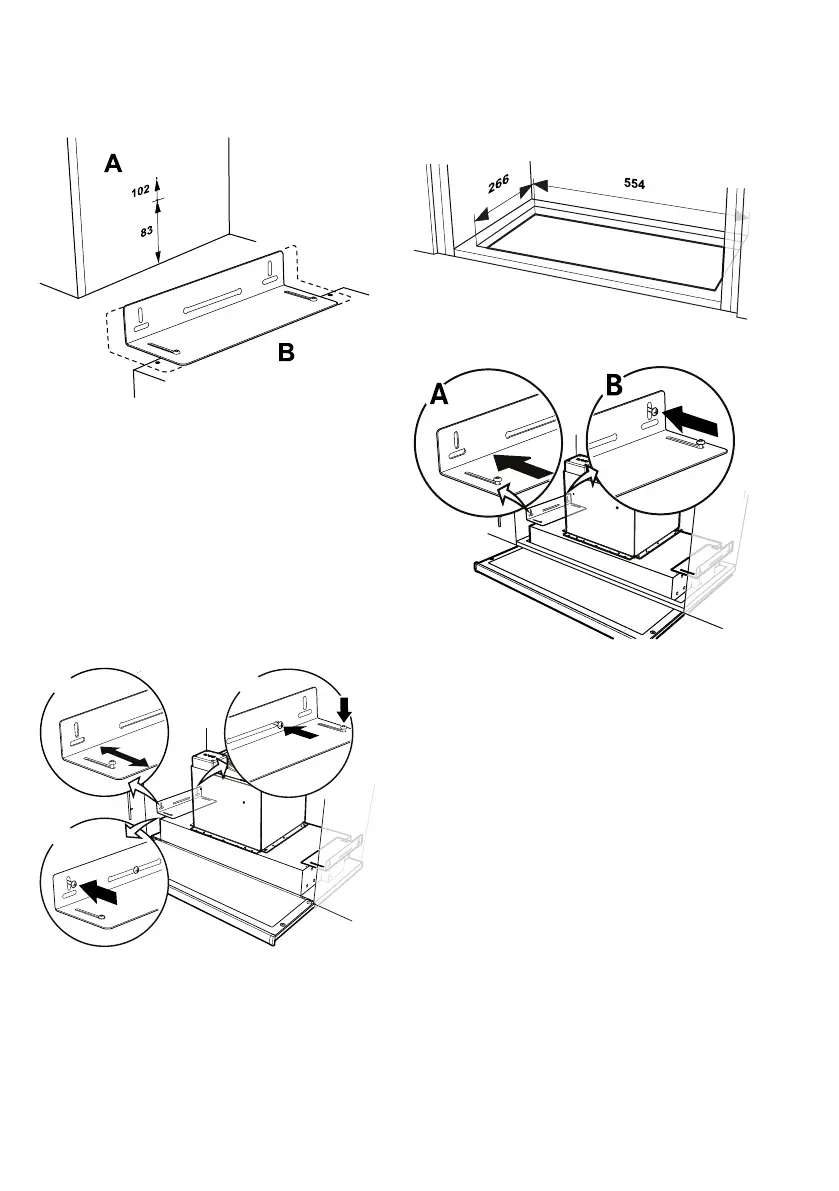

Fig. 3
Kjøkkenhetten monteres ved hjelp av
konsoller.
Merk av og fest skruer, slik at de stikker ut
noen millimeter på begge skapsidene i sam-
svar med målene på bildet, Fig. 3A. Hvis un-
dersiden av kjøkkenhetten skal plasseres i
linje med undersiden av skaprekken, bru-
kes det øvre målet, 102, se Fig. 3A. Konsol-
lene er justerbare på kjøkkenhetten for å
passe til ulike skapdybder, Fig. 3B.
BA
C
Fig. 4
Monter konsollene i kjøkkenhetten uten å
stramme skruene helt til og juster konsolle-
ne slik at de passer mot skapsidene, Fig.
4A. Heng opp kjøkkenhetten i de allerede
monterte skruene i skapsiden. Stram til
skruene på konsollene og i veggen, Fig. 4B.
Lås fast konsollene med låseskruer, Fig.
4C.
Montering i skap med bunn
Fig. 5
Fig. 6
Kjøkkenhetten monteres ved hjelp av
konsoller.
Sag ut et hull i skapbunnen i samsvar med
målene på bildet, Fig. 5. Fest konsollene så
langt inn det går på kjøkkenhetten. Skyv
kjøkkenhetten opp i hullet mot bunnen av
skapet. Trekk ut, Fig. 6A, og skru fast kon-
sollene i sidene på skapet, Fig. 6B. Stram
fast konsollene i kjøkkenhetten.
Tilkobling til avtrekkskanal
Koble til kjøkkenhetten med rør eller slange
Ø160 mm. Bruk en reduksjonsstuss hvis
koblingen er Ø125 mm.
38
991.0702.507/D000000009319/180671/2023-05-08
