JUSTERING AF LUFTMÆNGDE
SPJÆLDINDSTILLING
Justering af flow sker på spjældet. Spjældet
bliver tilgængeligt for justering ved at fjerne
filteret.

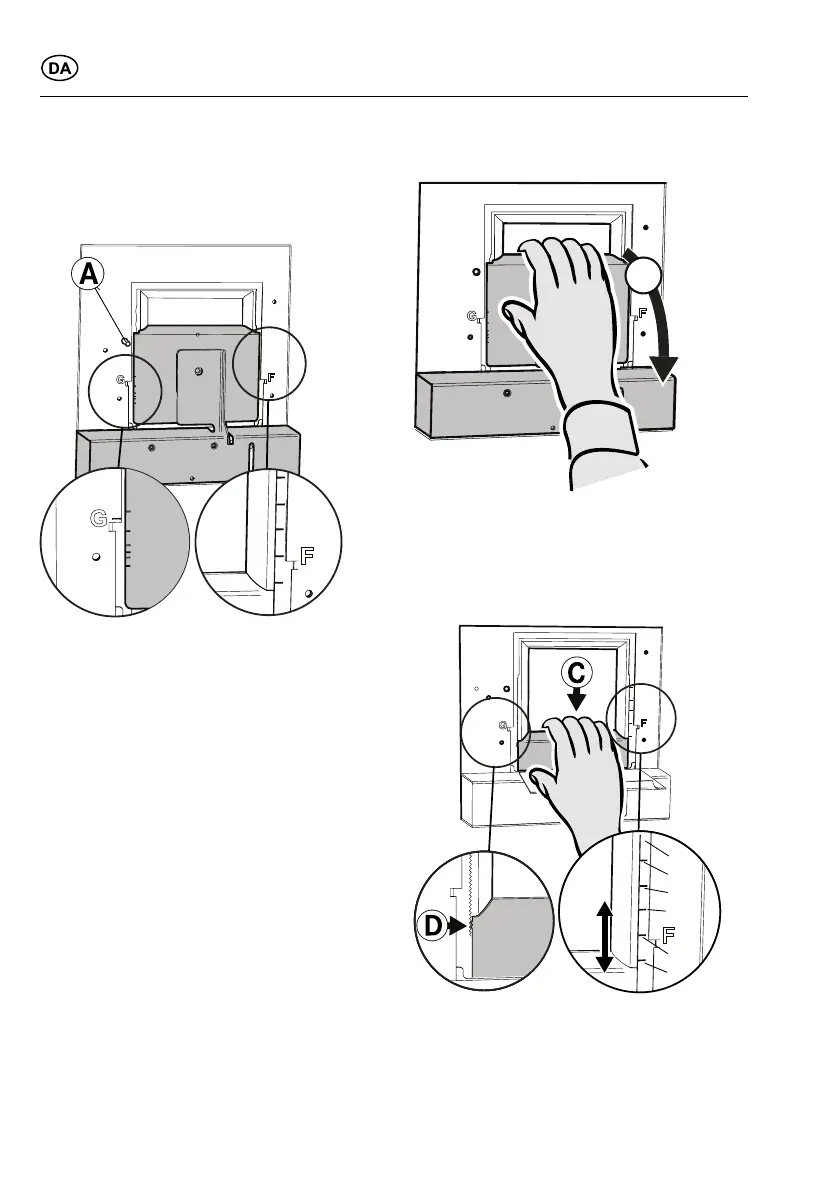

Fig. 11
Måleudtag
Måletrykket Pm måles ved måleudgangen,
Fig. 11A. Ved hjælp af måletrykket Pm og
spjældets position kan luftmængden aflæ-
ses i justeringsdiagrammet, hvor F1-F6 er
forceret ventilation, og G1-G6 er
grundventilation.
Hvis luftmængden skal forandres foretages
en ny spjældindstilling ud fra diagrammer-
ne, og derefter justeres spjældets position i
henhold til nedenstående beskrivelse.
Justering af forceret ventilation
B
Fig. 12
Åbn spjældet, Fig. 12B.
Obs!
Spjældet håndteres forsigtigt!
1
2
3
4
5
6
Fig. 13
Løsn forceringsklappen, Fig. 13C, ved at
løfte den fra låsegrebene, Fig. 13D.
24
991.0702.507/D000000009319/180671/2023-05-08
