Montering
Montering mellem skabe eller i et skab
uden bund.

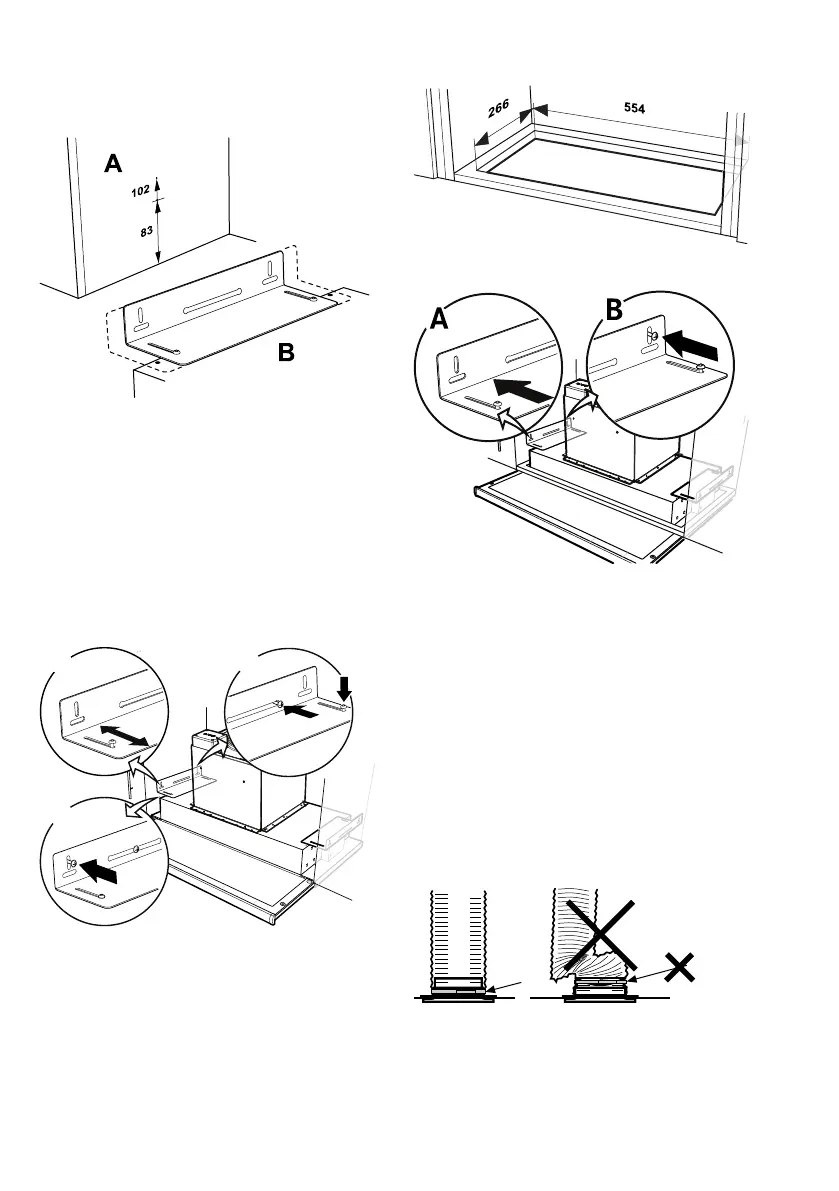

Fig. 3
Emhætten monteres ved hjælp af beslag.
Afmærk og fastgør skruerne, så de stikker
nogle millimeter ud fra begge skabssider
som i målskitsen, Fig. 3A. Hvis man vil pla-
cere emhættens underside, så den flugter
med skabsrækkens underside, anvendes
det øverste mål, 102, se Fig. 3A. beslagene
kan justeres på emhætten, så de passer til
forskellige skabsdybder, Fig. 3B.
BA
C
Fig. 4
Monter beslagene i emhætten uden at
spænde skruerne helt, og juster beslagene,
så de passer mod skabssiderne, Fig. 4A.
Ophæng emhætten i formonterede skruer i
skabssiden. Spænd skruerne mod beslage-
ne og ind i væggen, Fig. 4B. Lås beslagene
fast med låseskruer, Fig. 4C.
Montering i skab med bund
Fig. 5
Fig. 6
Emhætten monteres ved hjælp af beslag.
Sav et hul i skabsbunden som vist på måls-
kitsen, Fig. 5. Fastgør beslagene så langt
inde, som de kan på emhætten. Skyd em-
hætten op i hullet mod skabets bund. Træk
ud, Fig. 6A, og skru beslagene fast på ska-
bets sider, Fig. 6B. Træk beslagene fast i
emhætten.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange
Ø160 mm. Er tilslutningen Ø125 mm skal
der anvendes adapterstuds.
Fig. 7
22 991.0702.507/D000000009319/180671/2023-05-08
