INSTALLATION
Spiskåpan är avsedd för montering infälld i
skåp. Spiskåpan är försedd med motordri-
vet spjäll, LED-belysning och metalltrådsfil-
ter. Installation, användning, skötsel,
underhåll mm framgår av denna anvisning.
TEKNISKA UPPGIFTER

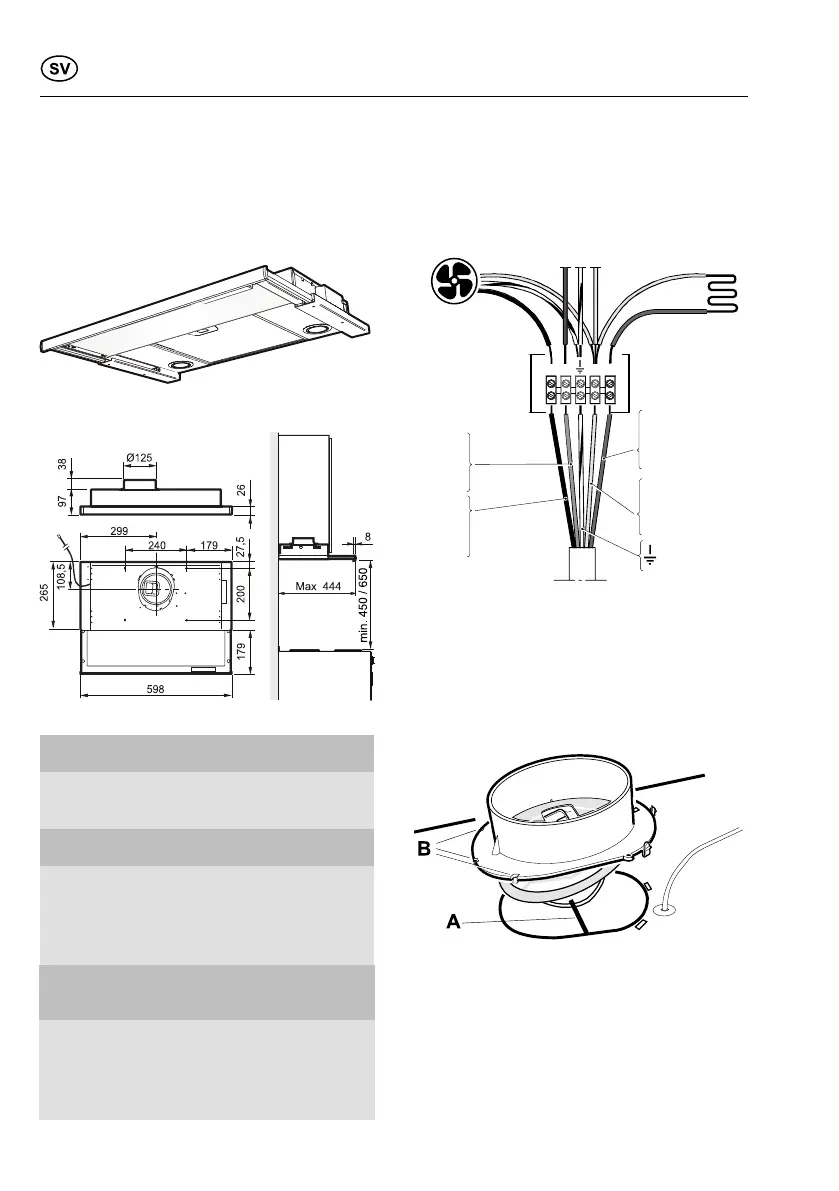

Fig.1
Mått
se Fig.1
Elektrisk
anslutning
230 V ~ med
skyddsjord.
Belysning LED 2 x 2 W
Max
anslutningseffekt
Extern motor 370
W vid 230 V
Eftervärmare 2000
W vid 230 V
Utgående spänning
från transformator
80, 100, 120, 140,
160 och 180 V
Inkopplad spän-
ning vid leverans
80 V på hastighet
1, 120 V på hastig-
het 2 och 230 V på
hastighet 3
INSTALLATION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
L N1
Brun
Brun
Brun
Ruskea
Svart
Sort
Svart
Musta
Blå
Blå
Blå
Sin
inen
Grå
Grå
Grå
Harmaa
Eftervärmare
Fig.2
Anslutningen skall göras fast och spiskåpan
måste föregås av en allpolig brytare.
Kopplingsbox eller vägguttag ska vara åt-
komligt efter installation.
Montering anslutningsstos med spjäll
Fig.3
Utluftdonet levereras inuti spiskåpan.
Spjällaxel A placeras i öglan under spjäl-
locket, se Fig.3. Se till att klackarna B ham-
nar under plåtkanten och att donet snäpper
fast.
4
991.0357.753/D000000007887/180530/2023-04-13
