Emhætten monteres ved hjælp af beslag.
Afmærk og fastgør skruerne (3,5 x 13) så
de stikker nogle millimeter ud fra begge
skabssider som i målskitsen, Fig. 3A. Hvis
man vil placere emhættens underside, så
den flugter med skabsrækkens underside,
anvendes det øverste mål, 102, se Fig. 3A.
beslagene kan justeres på emhætten, så de
passer til forskellige skabsdybder, Fig. 3B.
BA
C
3,5 X 6,5
3,5 X 13

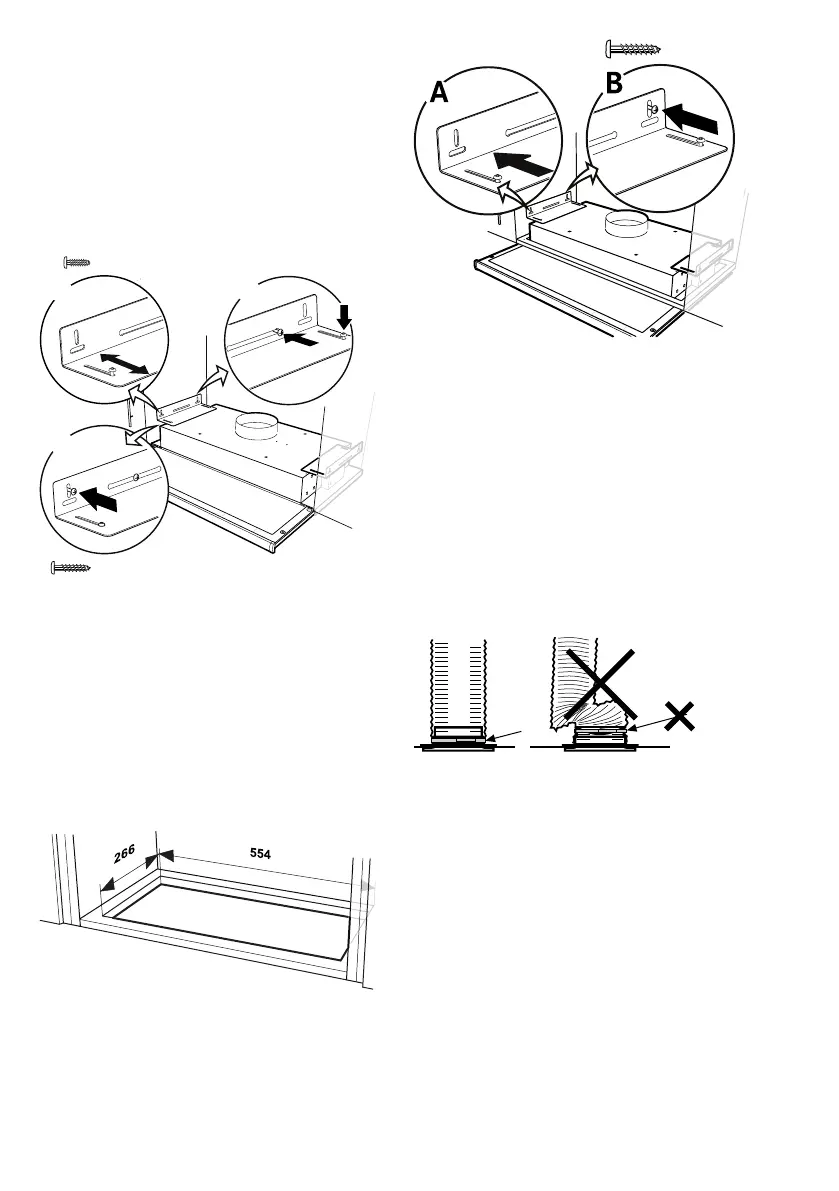

Fig. 4
Monter beslagene i emhætten uden at
spænde skruerne (3,5 x 6,5) helt, og juster
beslagene, så de passer mod skabssiderne,
Fig. 4A. Ophæng emhætten i formonterede
skruer i skabssiden. Spænd skruerne mod
beslagene og ind i væggen, Fig. 4B. Lås be-
slagene fast med låseskruer, Fig. 4C (3,5 x
13).
Montering i skab med bund
Fig. 5
3,5 X 13
Fig. 6
Emhætten monteres ved hjælp af beslag.
Sav et hul i skabsbunden som vist på måls-
kitsen, Fig. 5. Fastgør beslagene så langt
inde, som de kan på emhætten. Skyd em-
hætten op i hullet mod skabets bund. Træk
ud, Fig. 6A, skru beslagene fast på skabets
sider, Fig. 6B, med skruer 3,5 x 13. Træk
beslagene fast i emhætten.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange Ø125
mm.
Fig. 7
Obs!
Ved montering med slange skal slangen
monteres udstrakt nærmest tilslutning-
en, Fig. 7.
Aftagning af beskyttelsesplast
Fjern alt beskyttende plastik fra filtre og
eventuelle andre dele af produktet.
20
991.0506.009/D000000006909/180373/2021-10-05
