G
A
B
G
½

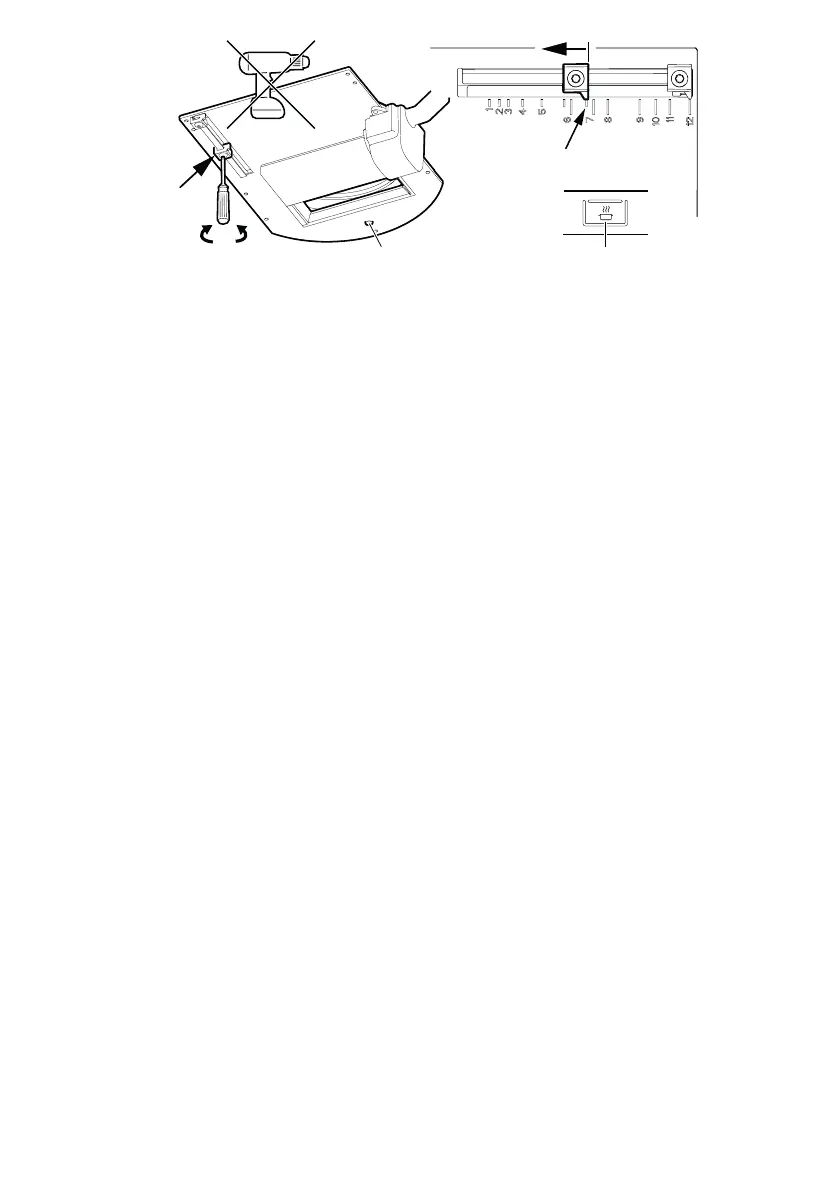

Öppna spjället genom att trycka på knapp B. Lossa stoppklacken G genom att vrida
den ett halvt varv, (torx 10). För stoppklacken i önskat läge. Markeringarna på
spjället motsvarar värden i diagrammet ”Grundflöde”, se efterföljand sidor.
Markeringen på bilden motsvarar läge G7 i diagrammet. Lås stoppklacken.
OBS! Kontrollera noga att klacken är ordentligt låst! Stäng spjället genom att
trycka på knapp B på strömbrytaren. Mät trycket, Pm, i mätuttaget A och kontrollera
att önskat grundflöde erhållits.
Open the damper by pressing button B. Loosen stop lug G by rotating it 180°
(Torx/star screwdriver 10). Set the stop lug to the desired position. The markings on
the damper correspond to the values in the “Basic fl ow” diagram – see following pages.
The marking in the picture corresponds to position G7 in the diagram. Lock the stop
lug. N.B. Make sure the lug is fully locked. Close the damper by pressing button B
on the circuit breaker.re the pressure (Pm) at test point A to check that the fl ow is as
required.
Åbn spjældet ved at trykke på knap B. Løsn justeringsstoppet G ved at dreje den en
halv omdrejning (torx 10). Sæt justeringsstoppet i den ønskede position. Markeringerne
på spjældet svarer til værdierne i diagrammet ”Grundventilation”, se de følgende
sider. Markeringen på billedet svarer til position G7 i diagrammet. Lås justeringsstoppet.
OBS! Kontrollér nøje, at lasken er ordentligt låst! Luk spjældet ved at
trykke på knap B på strømafbryderen. Mål trykket, Pm, i målerudtag A, og kontrollér,
at den ønskede luftmængde er opnået.
Avaa pelti painamalla nappia B. Löysää pysäytinkannat G kiertämällä puoli kierrosta
(momenttiin 10). Aseta pysäytinkannat haluttuun asentoon. Pellissä olevat merkinnät
vastaavat perusvirtauksen kaavion arvoja, katso seuraavat sivut. Kuvan merkinnät
vastaavat kaavion kohtaa G7. Lukitse pysäytinkannat. HUOMAA! Varmista, että
kannat on lukittu asianmukaisesti! Sulje pelti painamalla virrankatkaisimen
painiketta B. Mittaa paine Pm mittausliitännästä A ja varmista, että toivottu
perusvirtaus on saavutettu.
Åpne spjeldet ved å trykke på knapp B. Løsne sperrehaken G ved å vri den en halv
omdreining, (torx 10). Sett sperrehaken i ønsket posisjon. Markeringene på spjeldet
tilsvarer verdiene i diagrammet ”Grunnventilasjon”, se de neste sidene. Markeringen
på bildet tilsvarer posisjon G7 i diagrammet. Lås sperrehaken. OBS! Kontroller at
haken er ordentlig låst! Steng spjeldet ved å trykke på knapp B på strømbryteren.
Mål trykket, Pm, i måleuttaket A, og kontroller at ønsket grunnventilasjon er opnådd.
SV Grundventilation
EN Basic ventilation
DA Grundventilation
FI Perustuuletus
NO Grunnventilasjon
991.0622.679_00/D000000006511/180022/2023-02-02 29
