-27- -28-

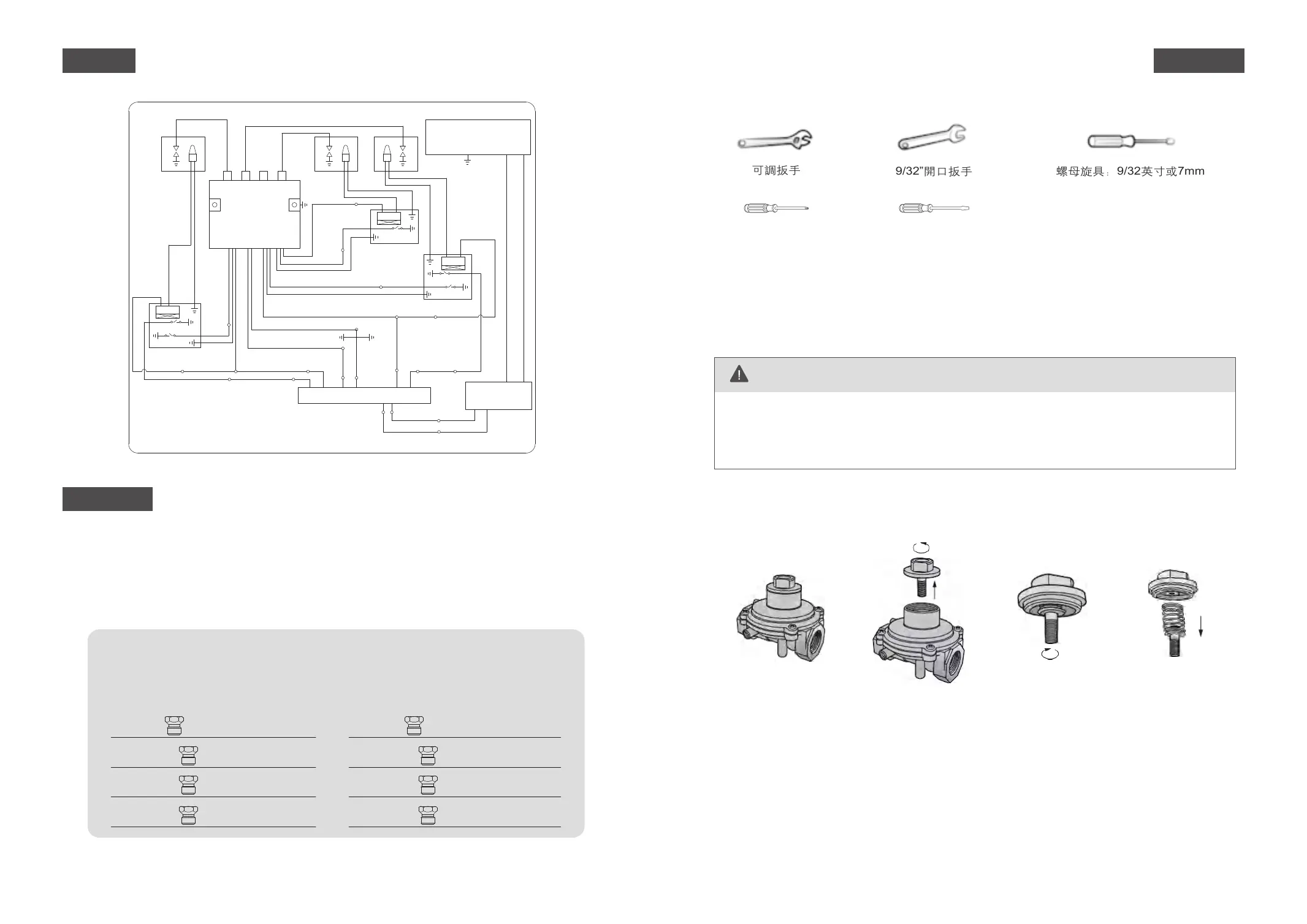

电路图 气源转换
方太灶具出产配置均为天然气，如需使用液化石油气，请先进行转换。包装中配有液化石油气转
换套件（一套大小合适的燃烧器喷口，压力调节器可用于天然气和液化石油气），转换时请遵守
说明。
■ 所需工具
转换前，请先：
1. 断开电源：拔下嵌入式灶具电源线。
2. 关闭灶具供气：关闭燃气开关阀。
十字螺丝刀
可调扳手
9/32”开口扳手
螺母旋具：9/32英寸或7mm
3/16”一字螺丝刀
GLG60305/GLG60305-Y
FR
IG3
IG2
IG1
Igniton Module
WT
BN
YL
WT
WT
GN
YL
OG
WT
GN
GN
YL
WT
WT
BU
GN
GN
BK
BK
RD
RD
RD
BN
BU
BK
WT
220-240V 50Hz
BN
BU
Power Board
Conponents
Display Board Assembly
Burner(L)
Burner(RR) Burner(RF)
Valve(L)
Valve(RR)
Valve(RF)
WT
WT
Wiring
Diagram
喷嘴直径和额定功率
(液化石油气【液化气】 2.75kPa)
GLG90305/GLG90305-Y & GLG90505
主燃烧器:
快速燃烧器:
中速燃烧器:
辅助燃烧器:
Φ0.7*2&Φ0.6 17.2MJ/h
Φ0.92 11.2MJ/h
Φ0.65 5.4MJ/h
Φ0.55 3.9MJ/h
GLG60305/GLG60305-Y
主燃烧器:
快速燃烧器:
中速燃烧器:
辅助燃烧器:
Φ0.73*2&Φ0.6 18.5MJ/h
Φ0.92 11.2MJ/h
无
Φ0.55 3.9MJ/h
液化石油气转换套件
请勿在稳压阀和燃烧器喷嘴转换完成前使用不符合气源的灶具，否则可能会导致大火焰
和有毒烟雾，从而导致严重伤害。
转换必须由专业人员进行，不遵守可能导致严重伤害或财产损失。
■ 1.按照以下说明转换稳压阀
警告
A
B
从稳压阀上拧
下顶盖螺母
C
天然气配置
D
从顶盖上拧
下螺纹销
气源转换
