- 14 - - 15 -

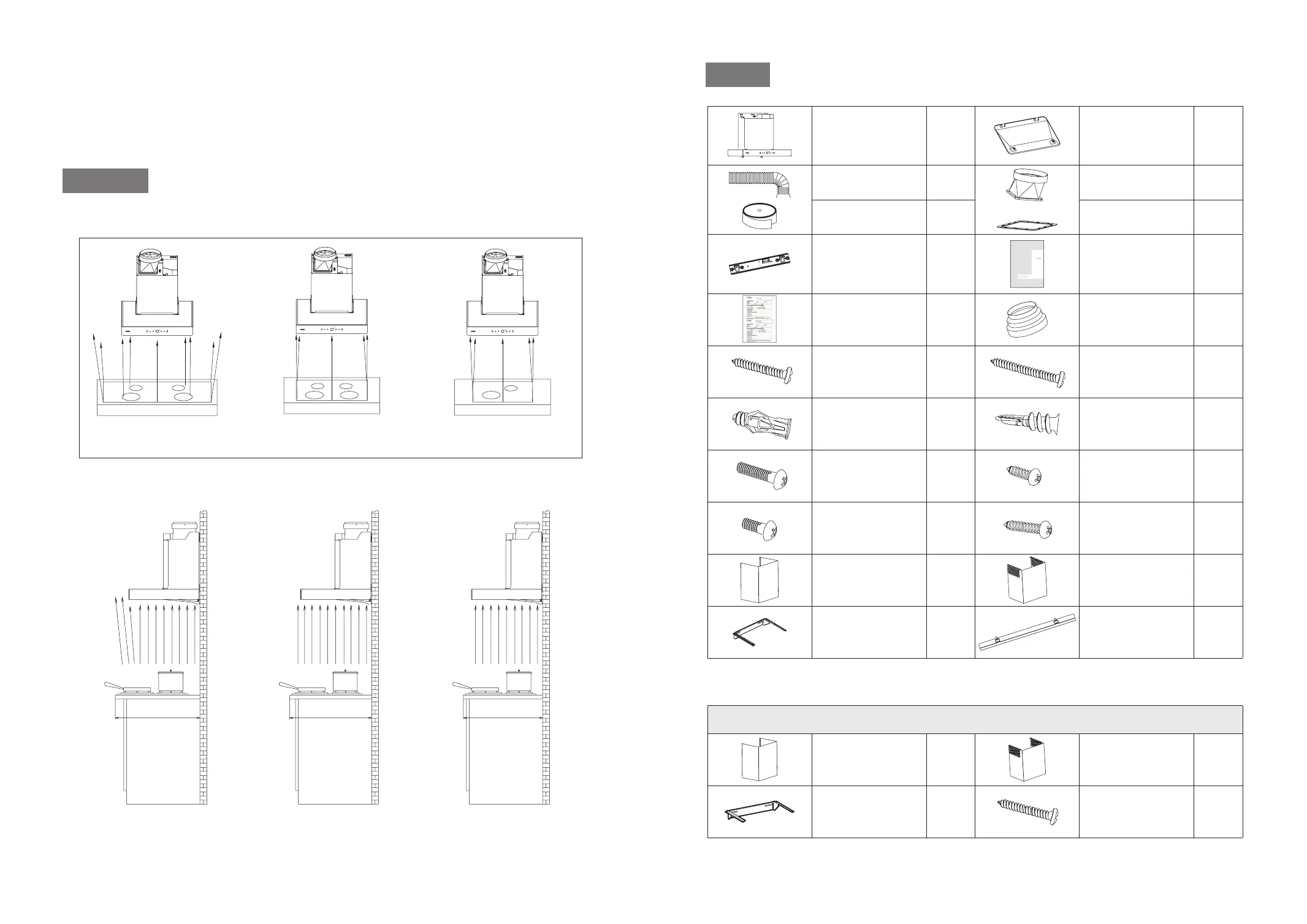

油烟机前后拢烟范围
以下配件须另外单独购买（请联系方太授权网点）
主机（轴测图）
1
蝶翼板
1
+
出风管
1
+
出风罩
1
密封胶带
1
上密封垫
1
挂钩
1
产品使用说明书
1
保修卡
1
转接头
1
挂钩螺钉
ST4.2×36mm
7
木螺钉
ST5×65mm
4
瓷砖膨胀管
φ5.3×32mm
7
石膏板膨胀管
φ4×40mm
4
出风罩螺钉
M4×18mm
8
出风管螺钉
ST3.9×9.5mm
4
风机架螺钉
M4×6mm
2
装饰罩挂钩螺钉
ST2.9×19mm
2
(EMS6008-C
专用
)
风机外罩
1
(EMS6008-C
专用
)
装饰罩
1
(EMS6008-C
专用
)
装饰罩挂钩
1
(EMS6008-C
专用
)
蝶翼板挂架组件
1
外罩组件清单
风机外罩
1
装饰罩
1
装饰罩挂钩
1
挂钩螺钉
ST4.2×36mm
2
装箱清单
油烟机左右拢烟范围
拢烟范围
备注：
1.
吸油烟机的安装高度为推荐值（此高度为净空值，即炉灶上烹饪器具的支承面
与吸油烟机最低部位的距离），图示橱柜与吸油烟机搭配示意仅供参考。
2.
吸油烟机集烟罩与两侧橱柜需要预留间隙才能安装或拆卸，请予以注意。
3.
如所在地区有相关法律规定油烟机高度要求，建议遵守相关法律，但是产品的
吸油烟效果可能会受到较大影响。
不合适的
油烟机尺寸比烹饪区小 油烟机尺寸与烹饪区相同 油烟机尺寸比烹饪区大
合适的 最理想的
≤580mm
侧视图
600mm
侧视图
≥620mm
侧视图
不合适的
油烟机尺寸比烹饪区小 油烟机尺寸与烹饪区相同 油烟机尺寸比烹饪区大
合适的 最理想的
