- 20 -
中心线
360
280
6.

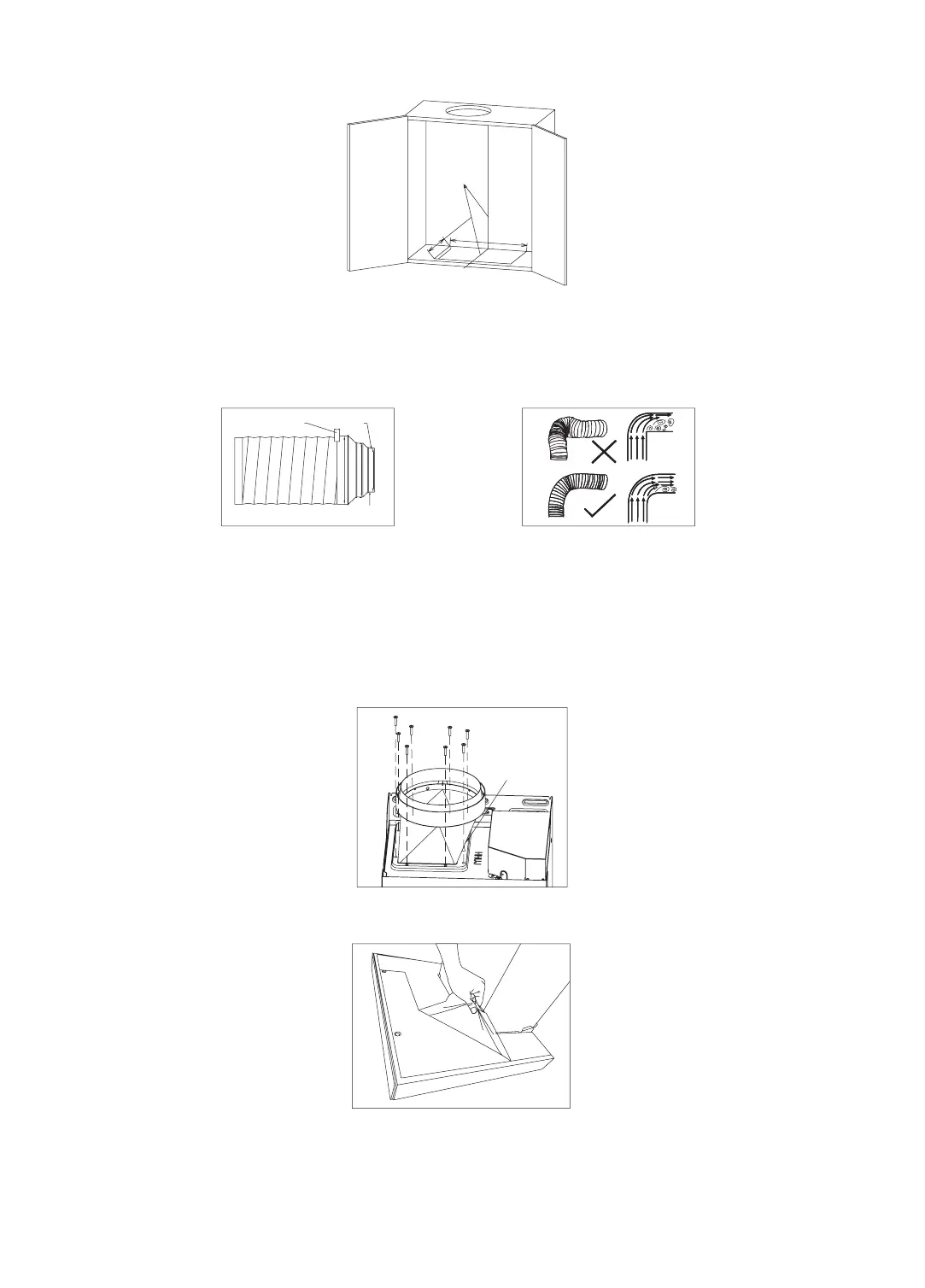

安装出风管：当公共烟道接口或墙孔大于铝箔出风管直径时，可以直接连接铝箔出风管。
公共烟道接口或墙孔小于铝箔出风管直径时，在铝箔出风管无塑料固定圈端套上风管转接口
并用胶带粘接密封。风管转接口小端有外径
140mm
和
115mm
两种规格，请根据实际情况
将小于公共烟道接口或墙孔的多余部分剪去；
Φ178
Φ140
Φ115
胶带 风管转接口
需剪去小于
墙孔的直径端
注意：
a.
出风管与公共烟道接口或墙孔间密封严密以防漏烟，出风管不能挤压变形、
小角度转弯；转弯数量不超过
1
个，最后须拉直并固定；
b.
公共烟道接口或墙孔直径应与出风管直径基本保持一致，不应过小，否则
会造成排烟不畅、噪音升高和风量降低等情况。
7.
安装出风罩：用
8
颗出风罩螺钉（
M4×18mm
）将出风罩及密封圈固定在主机出风口处；
斜面朝向电器盒
8.
把顶板表面保护膜撕掉；
