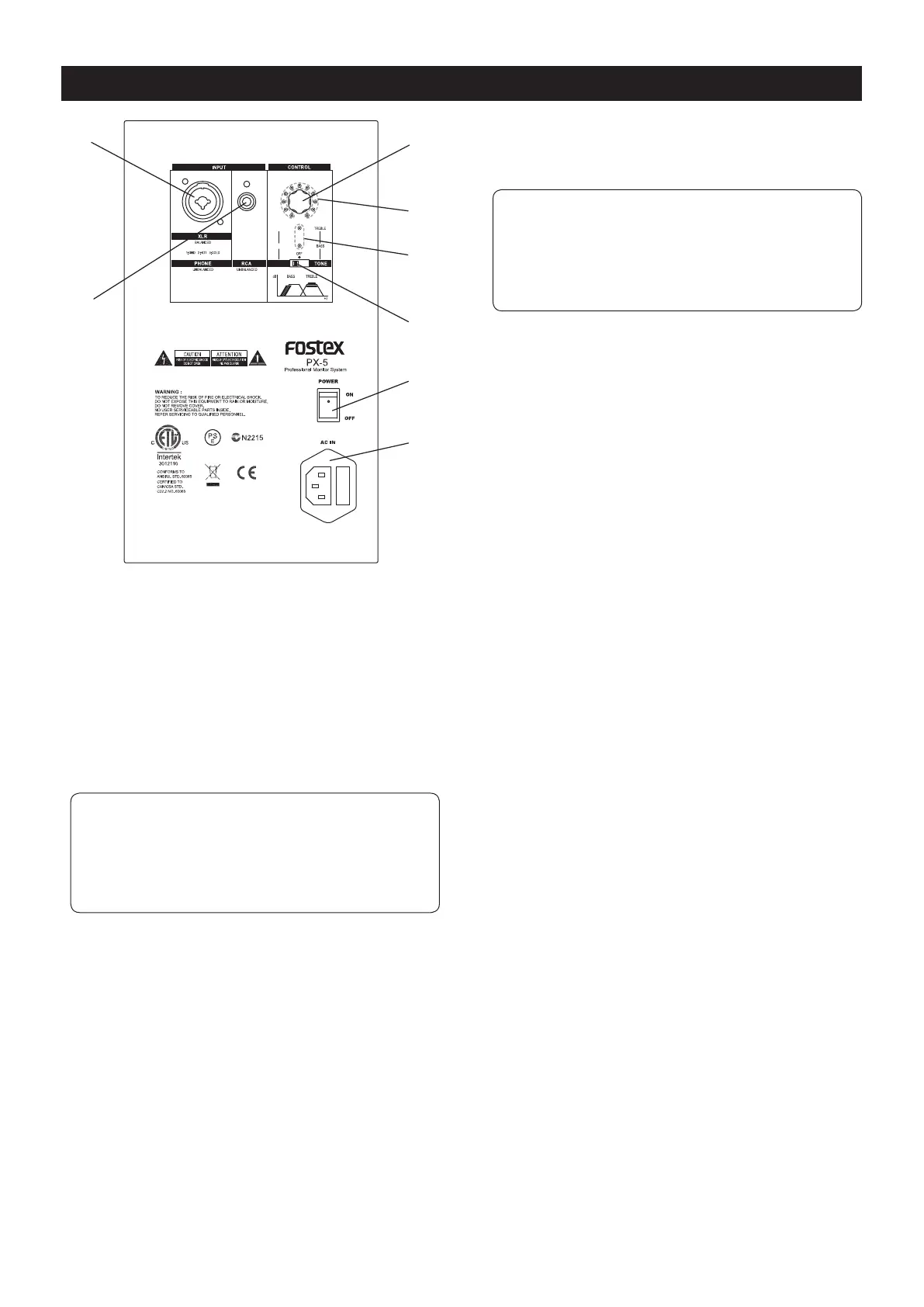

各部の名称と機能
❶ [INPUT] 端子（XLR- フォーン・コンボジャッ
ク）
XLR コネクターまたは標準フォーンプラグのいずれか
を接続することができるライン入力端子です。
XLR 入力はバランス入力、フォーンジャック入力はア
ンバランス入力です。
XLR コネクターの配線は、1 番：グラウンド、2 番：ホッ
ト（＋）、3 番：コールド（ー）です。
＜注意＞：[INPUT] 端子の RCA ピンジャックとコン
ボジャックを同時に使用することはできません。
RCA ピンジャックにプラグを接続しているときは、標
準フォーンジャックからの入力信号を受け付けません。
また、RCA ピンジャックと XLR コネクターの両方に接
続すると、入力信号がミックスされてしまいます。
❷ [INPUT] 端子（RCA ピンジャック）
RCA ピンプラグを接続するためのアンバランス・ラ
イン入力端子です。
＜注意＞：[INPUT] 端子の RCA ピンジャックとコン
ボジャックを同時に使用することはできません。
RCA ピンジャックにプラグを接続しているときは、標
準フォーンジャックからの入力信号を受け付けません。
また、RCA ピンジャックと XLR コネクターの両方に接
続すると、入力信号がミックスされてしまいます。
❸ [CONTROL] ノブ
音量調整やトーンコントロールなどを行うときに使い
ます。
このノブを押すと、モード選択スイッチで選択してい
る調整モード（LEVEL または TONE）内の調整項目
が切り替わります。
このノブを回して、調整項目の値を調節します。
このノブを長押しすると、すべての調整項目の現在の
値が本機のメモリーに保存されます。
詳しくは「音量調整とトーンコントロール」（6~7 ペー
ジ）をご覧ください。
また本機をサブウーハーと組み合わせて使う際のハイ
パスフィルター設定を行うときにも、このノブを使用
します。詳しくは「本機をサブウーハーと組み合わせ
て使う」（9~11 ページ）をご覧ください。
❹レベルインジケーター
選択中の調整項目の現在値に応じて、該当レベルイン
ジケーターが点灯します。隣り合う 2 つのインジケー
ターが点灯しているときは、これらのインジケーター
の真ん中の値であることを示します。
VOLUME
TRIM
LEVEL
❷
❼
❽
❸
❹
❻
❺
❶
