19
[LINE/MIC]スイッチが “LINE” に設定されていると
きは常に“ ”を表示し、[LINE/MIC]スイッチを“MIC”
に設定することでマイク給電スイッチのステータスが
表示されます。ただし、T12 のステータスは T12 の
給電モード（Enable/Disable）の設定によって下記の
ように異なります。

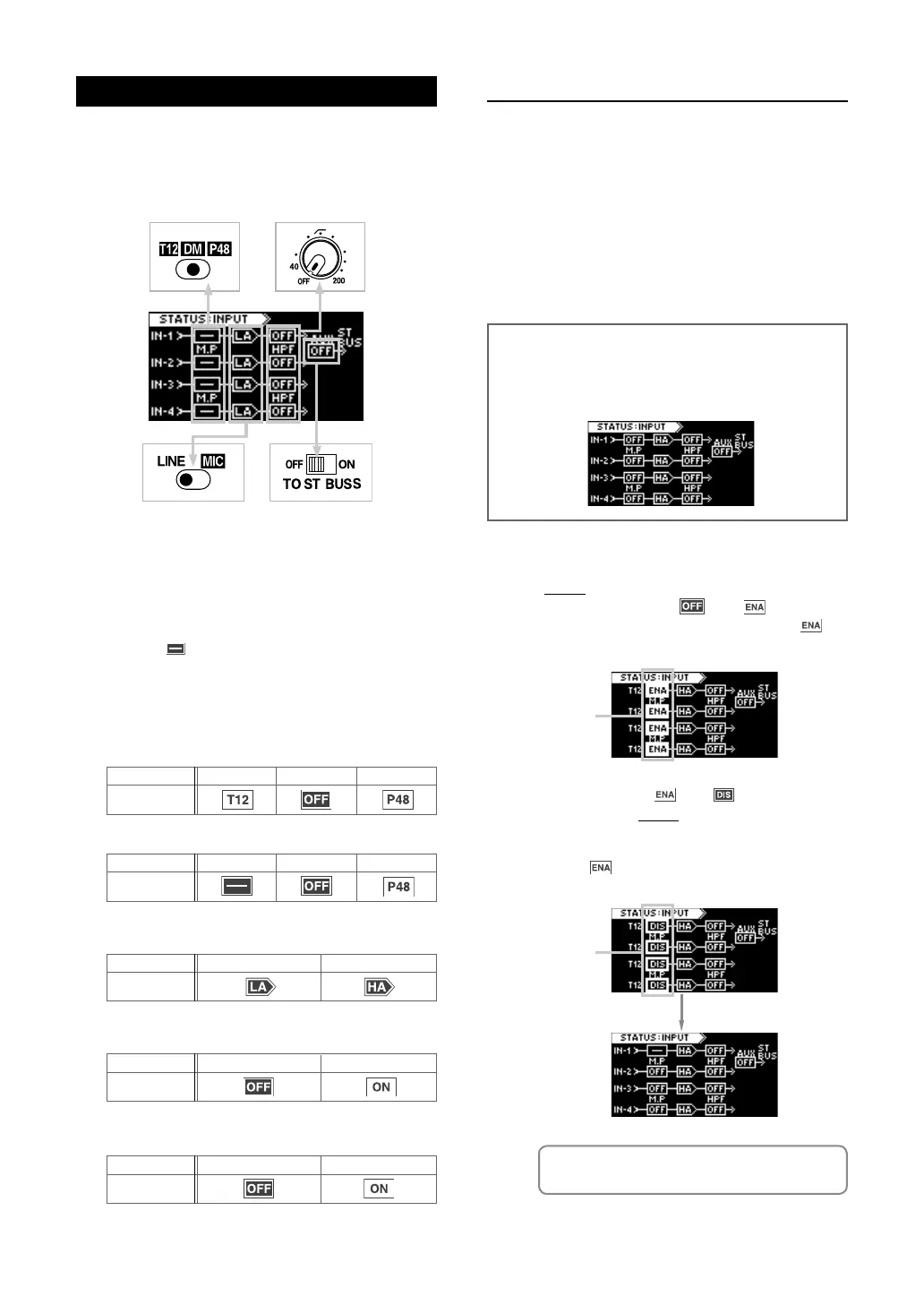

入力部のステータス表示では、入力に関連した下記スイッ
チの設定状態を表示するとともに、マイク給電方式 T12 の
パラメータが設定できます（下記表示は工場出荷時の状態
を示しています）。
T12 DM P48
MIC
T12 の給電モード設定
マイク給電スイッチの “T12”（AB-12V）は、主にビデオ
収録現場などで使用するコンデンサーマイクの電源供給方
式です（ゼンハイザー MKH416T など）。
この供給方式はファンタム電源（P48）の供給方式とは異
なり、誤ってダイナミックマイクを接続して給電すると、
マイクを壊す恐れがあります。このような事故を防止する
ため、T12 の給電を無効（Disable）にすることができま
す。T12 の給電が必要無い場合は、下記手順で給電モード
を無効（Disable）に設定してください。工場出荷時では、
有効（Enable）に設定されています。
1. 入力部のステータス表示の状態で、.[EDIT].キーを.
. 「長押し」します。
インプット 1 〜 4 の “ ” が “ ” の早い点滅
に変わり、モードが設定可能になります（“ ” は
初期設定の “Enable” を示しています）。
＜注意＞：ここからの操作は、左サイド・パネルにある[LINE/
MIC] スイッチが “MIC” に設定され、マイク給電スイッチが
“DM” に設定されている状態を例にして、下記入力部のステー
タス表示になっていることを前提にします。
点滅
T12 の給電モード：Disable 設定時
T12 の給電モード：Enable 設定時（工場出荷時）
2. [+].キーを押して “ ” を “ ” に切り換えた後、
. [EDIT].キーを「長押し」します。
T12 の電源モードが Disable（無効）に設定された
後、元のステータス表示に変わります（*[-]キーを
押すと “ ” が選択できます。）
点滅
●マイク給電スイッチのステータス
＜メモ＞：T12 の給電モードはインプット 1 〜 4 全
てに設定され、電源を切っても保持されます。
各スイッチの設定ポジションによって、以下のアイコンを表
示します。
●.[LINE/MIC].スイッチのステータス
●.[HPF].スイッチのステータス
●.[TO.ST.BUSS].スイッチのステータス
設定
表示
LINE
設定
表示
T12 DM P48設定
表示
ON.(40 〜 200Hz)
OFF
設定
表示
ON
OFF
設定
表示
130
60
左サイドパネル
左サイドパネル
左サイドパネル フロントパネル
入力部のステータス表示
