15
1 [MAIN.OUT].(L/1,.R/2).端子
ミキシングされたステレオ L/R バス出力信号また
は [INPUT](1,2) 入力のポストフェーダー信号を出
力します。出力信号の選択は[SOURCESEL]スイッ
チで行います。基準出力レベルは MAINOUT レベ
ル切り換えスイッチで選択します。
コネクタ：XLR-3-32 タイプ
2 MAIN.OUT レベル切り換えスイッチ
[MAINOUT]端子の基準出力レベルを切り換えま
す。 +4dBu/0dBu/-10dBu/-60dBu の 4 つのレベ
ルから選択でき、L、R 独立して設定できます。
3 [SUB.OUT].(L/3,.R/4) 端子
ミキシングされたステレオ L/R バス出力信号また
は [INPUT](3,4) 入力のポストフェーダー信号を
出力します。出力信号の選択は [SOURCESEL]
スイッチで行います。基準出力レベルは SUB
OUT レベル切り換えスイッチで選択します。
コネクタ：XLR-3-32 タイプ
1
2
3
GND
HOT
COLD
4
SUB.OUT レベル切り換えスイッチ (+4/0/-20/-60)
[SUBOUT]端子の基準出力レベルを切り換えま
す。+4dBu/0dBu/-10dBu/-60dBuの 4 つのレ
ベルから選択でき、L、R 同時に設定します。
5 バッテリー収納部
市販の電池（単三のアルカリまたはニッケル水素電
池を 8 本使用）をセットした電池ボックスを収納
します（☞ 6 ページ）。内蔵電池を使用するときは、
[POWER]スイッチを “INT” にします。
6 [EJECT/LOCK].レバー
挿入した電池ボックスをロックしたり、電池ボック
スを取り出すときにロックを解除します（☞ 6 ペー
ジ）。
7 AUX.OUT レベル切り換えスイッチ
[AUXOUT(1,2)端子の基準出力レベルを、“-10dBV”
または “-60dBV” に設定します。
8 AUX.OUT 切り換えスイッチ
[AUXOUT(1,2)] から出力する信号を選択します。
●
OFF：[AUX1] および [AUX2] 端子どちらも、何
も出力しません。
●
L/R：[AUX1] および [AUX2] 端子から、ステレ
オ L/R バス信号がステレオ出力されます。
●
L+R：[AUX1] および [AUX2] 端子から、ステレ
オ L/R バス信号がモノラル出力されます。
●
1/23/4：[AUX1] 端子が入力チャンネル 1 と 2
のポストフェーダー信号、[AUX2] 端子が入力チャ
ンネル 3 と 4 のポストフェーダー信号を出力しま
す。
9 [AUX.OUT.(1,.2)].端子
それぞれ、AUXOUT 切り換えスイッチで選択した
信号を出力します。基準出力レベルは AUXOUT
レベル切り換えスイッチで選択可能です (-10dBV
または -60dBV)。
コネクタ：φ 35mm ステレオ・ミニジャック
10111213 6
2
1 4
5
789
3
1
2
3
GND
HOT
COLD

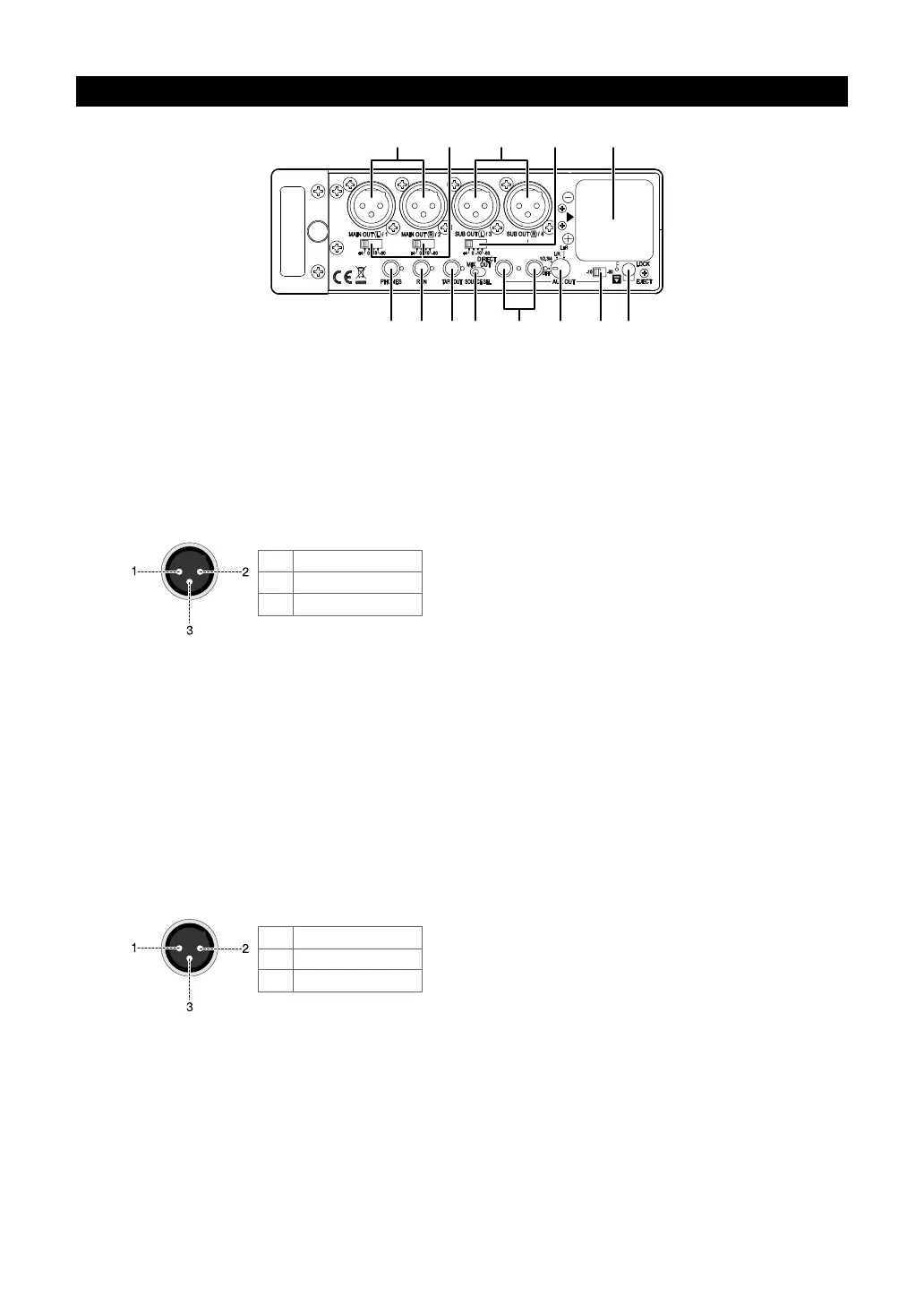

右サイド・パネル部
