11
Suggested
Electrical Outlet
Location
4”
5”
Espacios libres y dimensiones (continuación)
INSTRUCCIONES DE INSTALACIÓN DEL BLOQUE ANTIVUELCO
Las guras 1 y 2 contienen muchas medidas del cajón para microondas que sirven de referencia
a la hora de planicar la ubicación del cajón.Este cajón para microondas puede instalarse debajo
de cualquier microondas de pared eléctrico o de gas. *También se puede instalar utilizando una
toma de corriente eléctrica en un armario adyacente dentro de la zona donde pueda llegar el cable
eléctrico suministrado con el neumático. El oricio de acceso al cable de alimentación en el armario
debe tener un diámetro mínimo de l 1/2" y estar libre de bordes alados. Nota: Deje siempre una
longitud suciente del cable de alimentación hasta la toma de corriente para evitar tensiones
Compruebe siempre los requisitos de los códigos eléctricos.
Para reducir el riesgo de vuelco del cajón, el bloque antivuelco debe instalarse correctamente a 14
13/16" pulgadas por encima del suelo sobre el que se asentará el cajón del microondas. El bloque
antivuelco de 6 pulgadas debe ser suministrado por el instalador. Véanse las guras 1 y 3. El bloque
antivuelco evita las lesiones graves que podrían producirse por el derrame de líquidos calientes. Si
alguna vez se traslada el cajón de microondas a otro lugar, también deberá trasladarse e instalarse
el bloque antivuelco.
Al instalarlos en la pared, asegúrese de que los tornillos penetran completamente en la pared seca y
son
asegurado en madera o metal para que el bloque sea totalmente estable. Al jar, asegúrese de que
los tornillos no penetren en el cableado eléctrico ni en las tuberías. Los requisitos eléctricos son 120
voltios 60 Hz, sólo CA, 15 amperios. O un suministro eléctrico más protegido. Se recomienda prever
un circuito separado que sirva únicamente a este aparato.
El cajón está equipado con un enchufe de 3 clavijas con toma de tierra. Debe conectarse a un
receptáculo de pared que esté correctamente instalado y conectado a tierra. Si sólo dispone de una
toma de corriente de 2 clavijas, solicite a un electricista cualicado que instale una toma de pared
adecuada.
Nota: Si tiene alguna duda sobre la conexión a tierra o las instrucciones eléctricas, consulte a un
electricista o técnico cualicado. *También puede instalarse utilizando una toma de corriente de un
armario adyacente dentro de la zona a la que llegue el cable eléctrico suministrado. Compruebe
siempre los requisitos de los códigos eléctricos.
BLOQUE ANTI-TIP
TOMA DE CORRIENTE

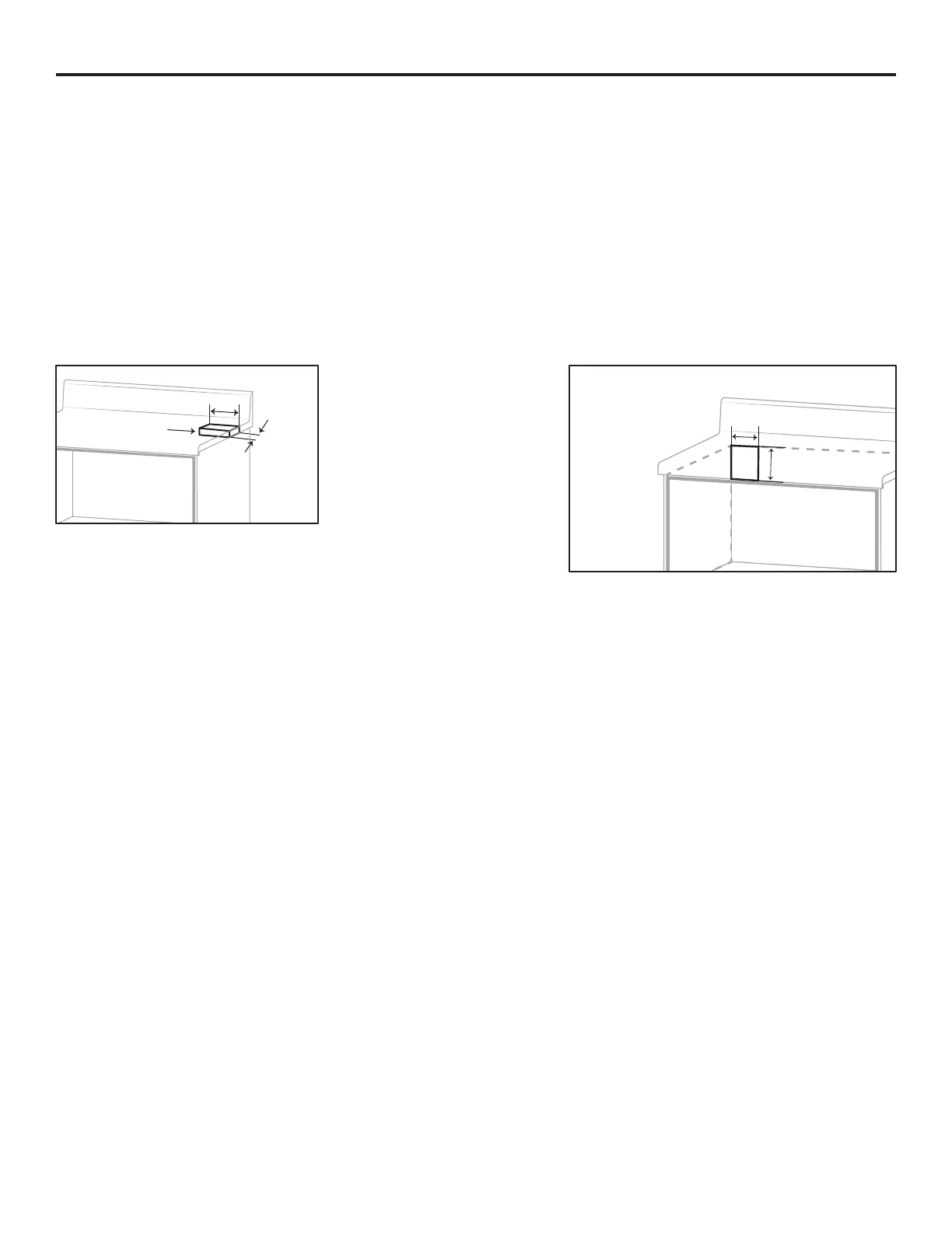

Figura 3
Figura 4
Anti Tip
Block
3 ¹⁄2
6”
