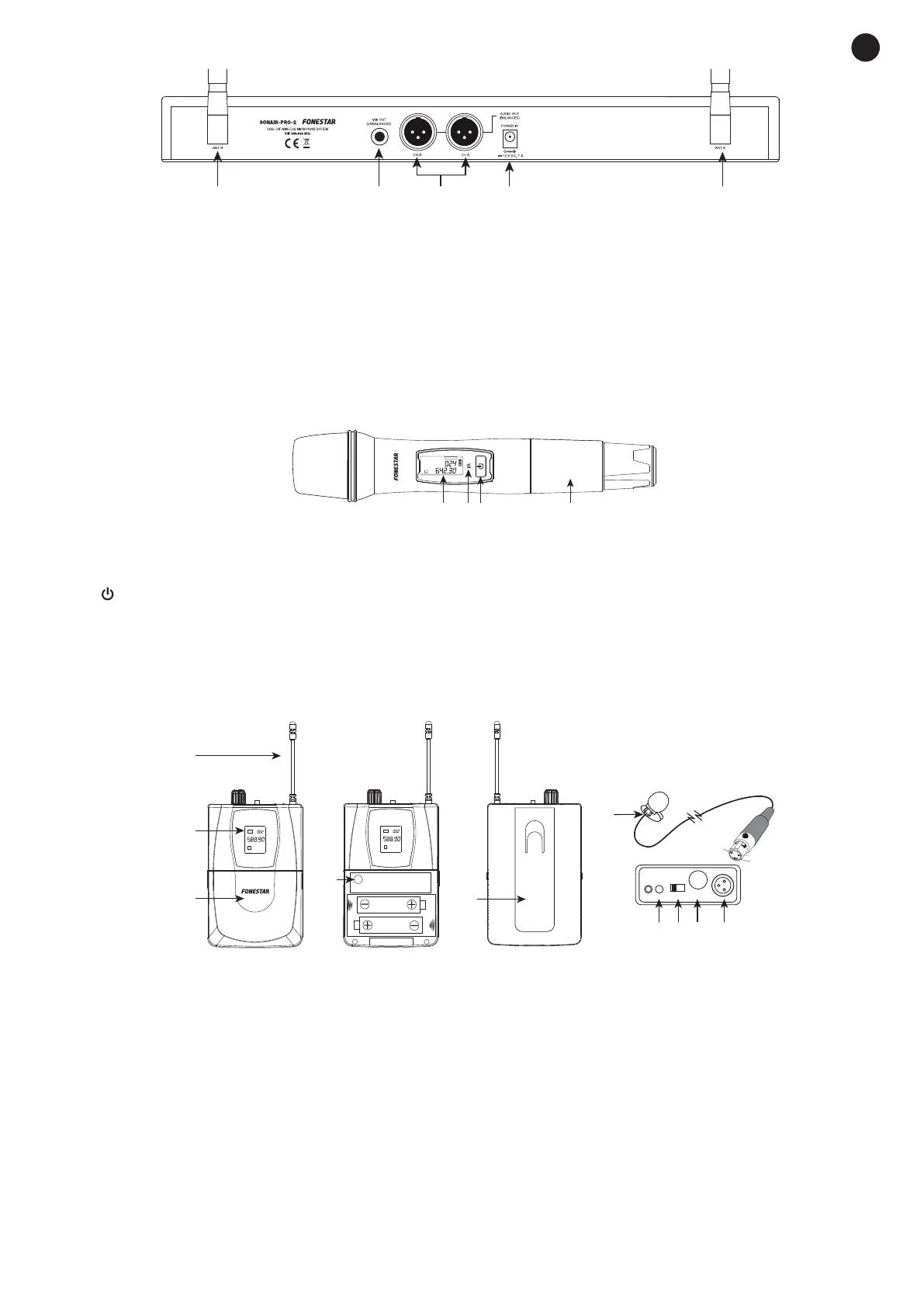

1.- ANT A/B: antenas para la recepción de señal de los micrófonos de los canales A y B contecnología
Diversity.
2.- MIX OUT: salida de señal de audio de la mezcla de ambos canales A y B, conector jack 6’3 mm
desbalanceado.
3.- AUDIO OUT CH A/CH B: salidas de señal de audio de cada canal independiente A y B, conectores
XLR balanceados.
4.- POWER IN: entrada de alimentación 12 V CC, 1 A.
TRANSMISOR SONAIR-PRO-2M Y SONAIR-PRO-2MP
HI
CHANNEL
MHz
CH
B
MHz
POWER ON OFF -VOL+
1 2 4
3
1
2
3
5
4
10
6 7 8 9
CH
B
MHz
IR
PIN 3
PIN 1
PIN 2
1.- Pantalla de información que muestra la frecuencia de transmisión.
2.- IR: sensor IR para la sincronización del canal de transmisión (frecuencia).
3.- : botón de encendido/silencio/apagado del micrófono. Realice una pulsación corta para encender
y una pulsación larga para apagar el micrófono. Si está encendido, realice una pulsación corta para
silenciar el audio y vuelva a pulsar para reestablecerlo.
4.- Portapilas para 2 pilas AA alcalinas. También es posible el uso de pilas recargables.
TRANSMISOR SONAIR-PRO-2P Y SONAIR-PRO-2MP
HI
CHANNEL
MHz
CH
B
MHz
POWER ON OFF -VOL+
1 2 43
1
2
3
5
4
10
6 7 8 9
CH
B
MHz
IR
PIN 3
PIN 1
PIN 2
1.- Antena RF.
2.- Pantalla de información que muestra la frecuencia de transmisión.
3.- Portapilas para 2 pilas AA alcalinas. También es posible el uso de pilas recargables.
4.- IR: sensor IR para la sincronización del canal de transmisión (frecuencia).
5.- Clip de sujección.
6.- POWER: indicador luminoso de encendido del micrófono.
7.- ON/OFF: selector de encendido de micrófono de 3 posiciones: encendido (ON), silenciar audio y
apagado (OFF) del micrófono.
8.- -VOL+: control de volumen del audio del micrófono.
9.- Conector para micrófono, conector miniXLR.
10.- Micrófono de solapa para petaca. Conector miniXLR (PIN 1: masa, PIN 2: no conectado, PIN 3: señal).
